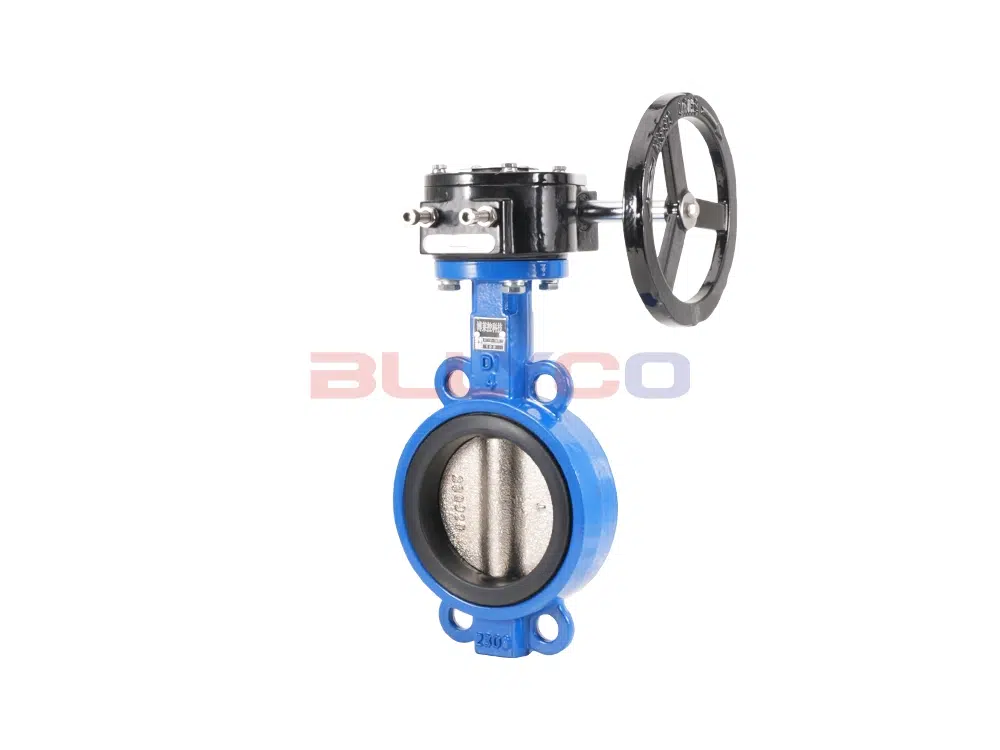

La válvula de mariposa manual D371X-16Q es una válvula de mariposa tipo wafer que se emplea principalmente en sistemas de suministro de agua y drenaje. Con un diseño compacto y un funcionamiento giratorio de 90°, ofrece un manejo sin esfuerzo, un sellado fiable y una vida útil prolongada. Ampliamente utilizada en obras hidráulicas, centrales eléctricas, acerías, fábricas de papel, plantas químicas e instalaciones de restauración, sirve como válvula reguladora y de cierre en sistemas de suministro de agua y drenaje.
Características del producto
- Estructura compacta: el uso de diseño de sujeción, haciendo que toda la estructura de la válvula es compacta, ocupa poco espacio, fácil de instalar y mantener.
- Rendimiento de sellado confiable: esta válvula de mariposa emplea materiales de sellado blandos, lo que garantiza un excelente sellado cuando está cerrada y evita eficazmente las fugas de fluido.
- Ángulo de rotación flexible: la válvula de mariposa tiene un ángulo de rotación de 0°-90°, que puede ajustarse con precisión según las necesidades para lograr un control flexible del caudal.
Parámetros del producto
Modelo de producto | D371X-16Q |
Material del cuerpo de la válvula | hierro dúctil |
Material de la placa de la válvula | Fundición dúctil/304 acero inoxidable |
Material de caucho forrado | EPDM |
Presión nominal | ≤1,6Mpa |
Medio aplicable | Agua, gas, petróleo, etc. |
Temperatura aplicable | ≤80°C |

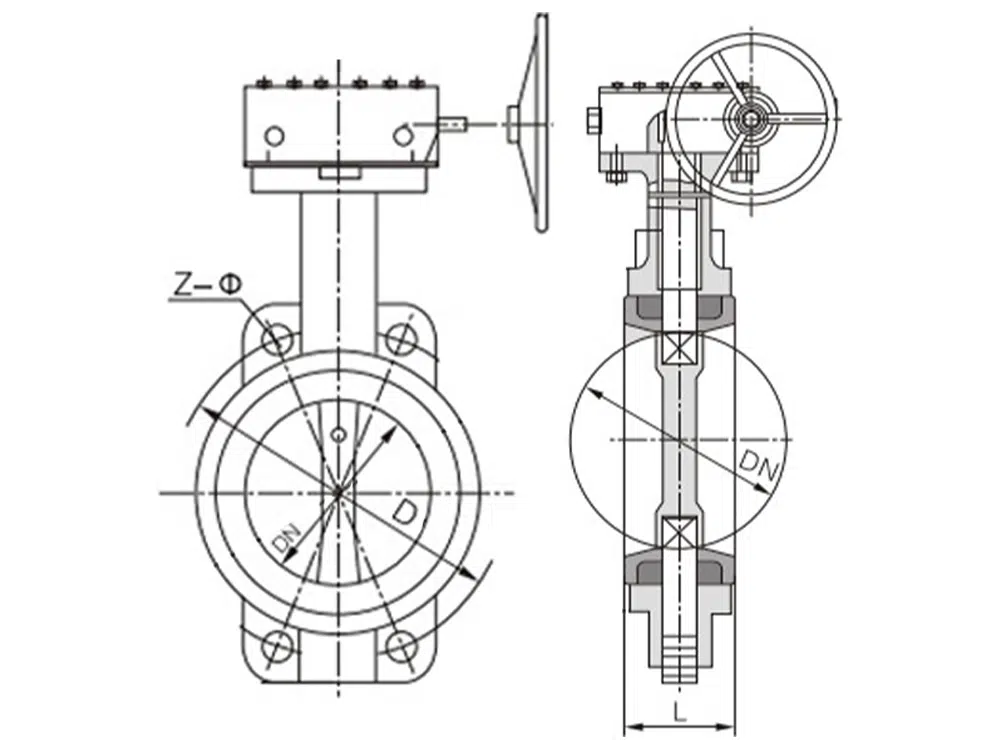

Referencia del tamaño del producto
DN | L | D | Z-d |
50 | 42 | 125 | 4-23 |
65 | 44.7 | 145 | 4-26.5 |
80 | 45.2 | 160 | 8-18 |
100 | 52.1 | 180 | 4-24.5 |
125 | 54.4 | 210 | 4-23 |
150 | 55.8 | 240 | 4-25 |
200 | 60.6 | 295 | 4-25 |
250 | 65.6 | 355 | 4-29 |
300 | 76.9 | 410 | 4-29 |
350 | 76.5 | 470 | 4-30 |
400 | 86.5 | 525 | 4-30 |
450 | 105.6 | 585 | 4-30 |
500 | 131.8 | 650 | 4-33 |
600 | 152 | 770 | 4-36 |
