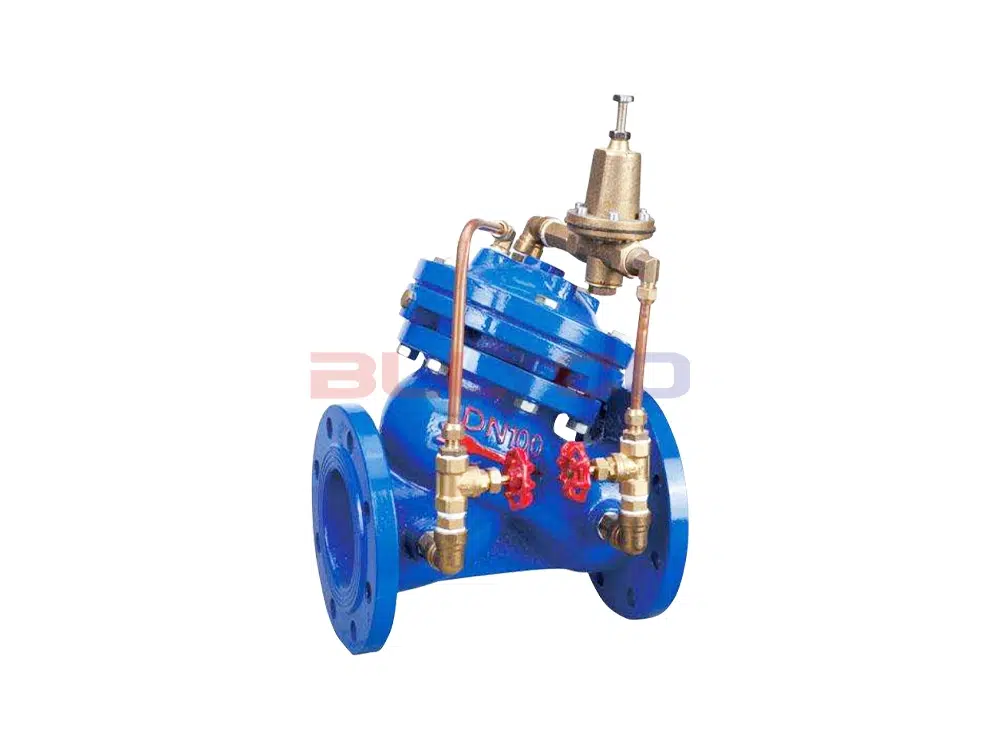

Válvula reductora y estabilizadora de presión de diafragma de hierro dúctil YX741X-16Q

La válvula reductora y estabilizadora de presión de tipo diafragma YK741X consta de una válvula principal, una válvula reguladora de tipo aguja, una válvula piloto, una válvula de bola y un sistema de tuberías. El cuerpo de la válvula principal presenta un diseño aerodinámico, recto y de paso total, que emplea una construcción de diafragma o pistón. Este producto establece la presión de salida ajustando la presión del resorte de la válvula piloto y la apertura de la válvula de aguja. Estabiliza la presión de salida a través del sistema de tuberías y la retroalimentación de la cámara de control.

Principio de funcionamiento

Cuando se suministra agua desde el extremo de entrada de la tubería, esta fluye a través de la válvula de aguja hacia la cámara de control de la válvula principal. La presión de salida actúa sobre la válvula piloto a través de un conducto. Cuando la presión de salida supera el valor establecido de la válvula piloto, esta se cierra, deteniendo el drenaje de la cámara de control. En este momento, la presión dentro de la cámara de control de la válvula principal aumenta, lo que provoca que la válvula principal se cierre y la presión de salida deje de aumentar. Cuando la presión de salida desciende hasta la presión establecida de la válvula piloto, esta se abre, permitiendo que la cámara de control se vacíe aguas abajo. A medida que la capacidad de descarga de la válvula piloto supera la capacidad de entrada de la válvula de aguja, la presión dentro de la cámara de control de la válvula principal disminuye. La presión de entrada provoca entonces la apertura de la válvula principal. En un estado estable, la entrada y la salida de la cámara de control son iguales, lo que mantiene una apertura constante de la válvula y una presión de salida estable. La presión de salida se puede ajustar regulando el resorte de la válvula piloto.

Características de la obra

• El control de presión es estable y confiable. La válvula piloto y la válvula principal funcionan de manera continua, lo que garantiza que los cambios de presión aguas abajo sean suaves y constantes, con una influencia mínima de la presión de entrada.
• Fácil de manejar. Una vez ajustada la presión de trabajo, la válvula principal se ajusta automáticamente cuando la presión o el caudal aguas arriba fluctúan, estabilizando así la presión aguas abajo.
• El cuerpo de la válvula presenta un diseño aerodinámico, recto y de paso completo. Presenta una pérdida hidráulica mínima y ofrece un excelente rendimiento en cuanto a ahorro de energía.

Función y propósito

Esta válvula se instala normalmente aguas arriba en los sistemas de redes de suministro de agua para reducir y estabilizar la presión en las tuberías o equipos aguas abajo. Esta serie de válvulas se utiliza ampliamente para controlar la presión del agua en edificios de gran altura, zonas residenciales u otros sistemas de redes de suministro de agua.

Parámetros del producto

Referencia del tamaño del producto
