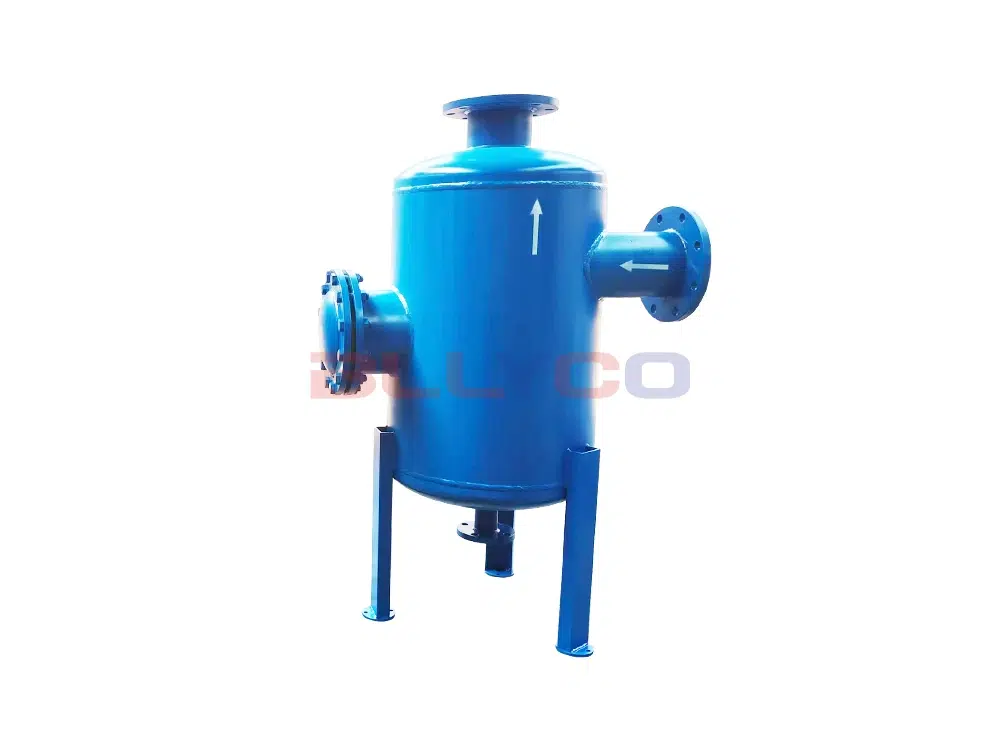

El separador ciclónico de arena es un dispositivo integrado que combina la separación ciclónica y la filtración. Este producto está diseñado principalmente para eliminar partículas sólidas y sedimentos del agua subterránea, incluyendo agua geotérmica y otras fuentes de agua. Es adecuado para aplicaciones tales como sistemas de bombas de calor con fuente de agua, sistemas de aire acondicionado central con circulación de agua de refrigeración, sistemas de agua refrigerada, sistemas de circulación de calefacción y refrigeración en invierno y sistemas industriales de circulación de agua de refrigeración. Ampliamente empleado en numerosos sectores industriales, como el procesamiento químico, la protección del medio ambiente y la producción de alimentos, ofrece un rendimiento excepcional en aplicaciones de tratamiento de agua para desarenado, reducción de la turbidez, separación de sólidos y líquidos y separación de sedimentos.
Principio de funcionamiento
El desarenador ciclónico funciona según los principios de sedimentación centrífuga y diferencia de densidad. Cuando el agua entra tangencialmente en el desarenador por la entrada bajo presión, genera un intenso movimiento rotatorio. Debido a las diferentes densidades de la arena y el agua, los efectos combinados de la fuerza centrífuga, la fuerza centrípeta, la flotabilidad y la resistencia del fluido hacen que el agua menos densa suba y se descargue por la salida. Mientras tanto, las partículas de arena más densas se descargan a través del puerto de purga inferior, logrando así la eliminación de la arena.
Características del producto
- De construcción sencilla, fácil de manejar, seguro y confiable, prácticamente no requiere mantenimiento.
- En comparación con equipos de desarenado como tubos de expansión y cajas amortiguadoras, ofrece ventajas como dimensiones compactas, alta capacidad de procesamiento y menores requisitos de espacio en el sitio.
- Puede eliminar las partículas de arena del agua durante el suministro ininterrumpido.
- Evita la contaminación secundaria del agua asociada a otros métodos de eliminación de arena y alcanza una alta eficiencia en la eliminación de arena.
Ámbitos de aplicación
Los separadores de arena por remolino se emplean ampliamente en bombas de calor geotérmicas, tratamiento de aguas, procesamiento de alimentos, productos farmacéuticos, procesamiento industrial de minerales, separación de sólidos y líquidos, desgasificación de líquidos y separación de líquidos inmiscibles. También se utilizan para eliminar la arena del agua de los ríos y pozos, así como en el tratamiento de aguas de lavado de carbón.
Consideraciones para la selección del modelo
Al seleccionar un separador de arena ciclónico, se deben tener en cuenta factores como el caudal de agua a tratar, el diámetro externo de la tubería, la presión de funcionamiento de la tubería, la calidad del agua sin tratar y los requisitos de calidad del agua tras el tratamiento. Por lo general, al elegir un separador de arena ciclónico, siempre que se cumpla el requisito de caudal, se debe dar preferencia a los modelos de unidades más grandes. Se recomienda emplear varias unidades en paralelo dentro del sistema en lugar de una sola unidad grande, con lo que se consigue un rendimiento superior en la separación de sólidos y líquidos.
Notas de instalación
- El desarenador ciclónico se instalará en la tubería principal de suministro de la red de distribución de agua y se fijará a su base. Se instalará un bypass entre las tuberías de entrada y salida.
- Para garantizar un flujo constante de agua, se debe instalar un tubo recto del mismo diámetro que la entrada aguas arriba de la entrada del equipo, con una longitud equivalente a entre 10 y 15 veces el diámetro de la entrada.
- Durante la instalación, se debe dejar suficiente espacio libre alrededor del equipo para permitir el mantenimiento.
- Durante el funcionamiento normal, las válvulas de entrada y salida deben estar abiertas, mientras que la válvula de drenaje y la válvula de derivación deben estar cerradas.
- Periódicamente, descargue la arena y elimine las impurezas según el contenido de arena del agua de origen. Durante la descarga, abra la válvula de drenaje hasta que salga agua limpia. Este proceso no afecta al suministro normal de agua del sistema.
- Después de completar la purga, cierre la válvula de purga.
- Si la presión de descarga de arena resulta insuficiente, cierre la válvula de salida.
Parámetros del producto
Modelo de producto | XLCSQ-16C |
Material del cuerpo de la válvula | Acero al carbono WCB |
Diámetro de eliminación de arena | >0,1 milímetros |
Turbidez en la entrada | ≤320 NTU |
Turbidez del efluente | ≤10 NTU |
Pérdida de cabeza | <0,028 MPa |
Presión de entrada | 0,2-1,2 MPa |
Temperatura aplicable | ≤100°C |
Referencia del tamaño del producto
una vía pública | Rendimiento (toneladas por hora) | Tasa promedio de eliminación de arena (%) | Ho (mm) | Diámetro D (mm) | Altura total H (mm) | Salida de descarga d (mm) | δ (mm) |
DN40 | / | / | / | 200 | 820 | / | / |
DN50 | 7-11 | >94 | 150 | 200 | 820 | 25 | 5 |
DN65 | / | / | / | 200 | 820 | / | / |
DN80 | 10-30 | >94 | 180 | 250 | 1000 | 32 | 5 |
DN100 | 30-70 | >94 | 250 | 300 | 1300 | 40 | 5 |
DN125 | 70-100 | >92 | 300 | 400 | 1600 | 50 | 5 |
DN150 | 100-150 | >92 | 350 | 450 | 1800 | 80 | 5 |
DN200 | 150-200 | >92 | 400 | 500 | 2050 | 80 | 5 |
DN250 | 200-350 | >92 | 450 | 600 | 2200 | 100 | 6 |
DN300 | 350-500 | >92 | 500 | 700 | 2400 | 125 | 8 |
