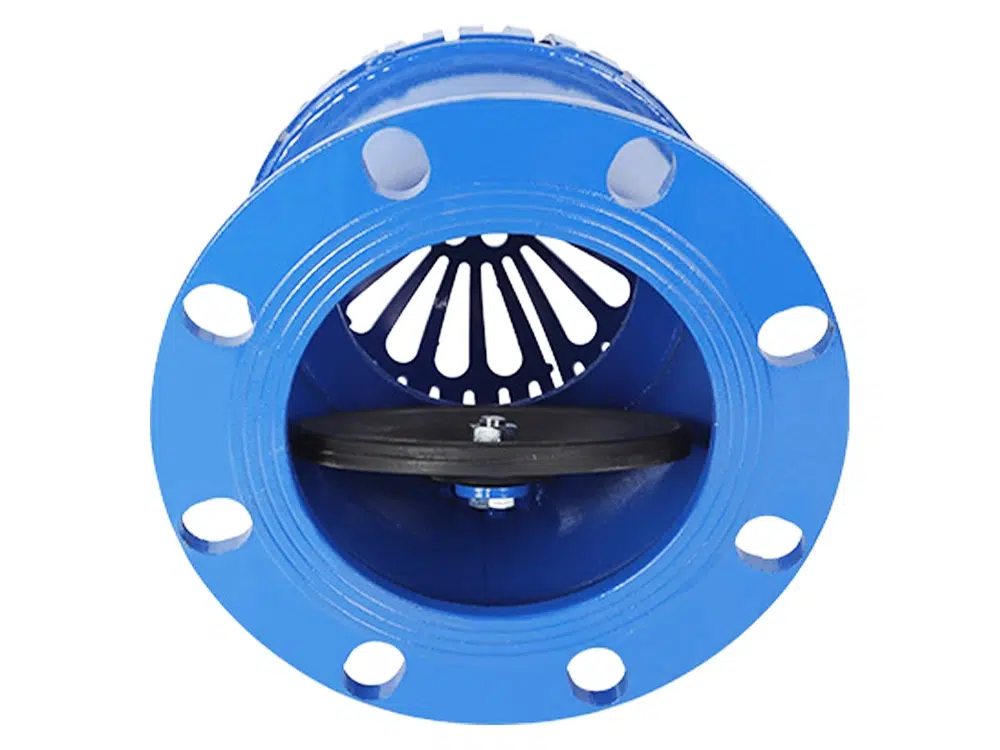

WCB钢制体法兰底阀 H42X-16C

Modelo de producto:H42X-16C
Material del cuerpo de la válvula:Acero WCB
Presión nominal:≤1,6Mpa
Medios aplicables:agua, etc.
Temperatura aplicable:≤80°C

garantía de calidad

fiabilidad

Asistencia técnica

MensajeAñadir WeChat

Teléfono/WeChat +86 13382208259

Válvula de fondo de bridatambién conocido comoVálvula de fondo de la bomba de aguaLa válvula es una especie de válvulas de ahorro de energía, por lo general instalado en la bomba bajo el agua de la tubería de aspiración en la parte inferior de la bomba para limitar el líquido de la tubería de la bomba de nuevo a la fuente de agua, jugando una función de sólo dentro y fuera. Cubierta de la válvula tiene una gran cantidad de entradas y refuerzo jugado no es fácil de bloquear, el papel principal es ser instalado en la parte inferior de la bomba para evitar el reflujo de agua.

Ámbito de aplicación

deberíaválvula de pieDiseño razonable, proceso de fabricación avanzado, fácil instalación, uso y mantenimiento. Y tiene las ventajas de resistencia a la fricción pequeña, larga vida útil, ahorro de energía, etc., ampliamente utilizado en petroquímica, química, textil, impresión y teñido, metalurgia, minería, drenaje y riego y otras industrias de las instalaciones de apoyo de la bomba de agua.

Parámetros del producto

产品型号	H42X-16C
阀体材质	Acero WCB
公称压力	≤1,6Mpa
适用介质	水等
适用温度	≤80°C

Referencia del tamaño del producto

平焊法兰数据表（6kg）

通径	螺栓中心距	螺栓孔直径	螺栓孔孔数
DN50	110 mm	14 mm	4
DN65	130 mm	14 mm	4
DN80	150 mm	18 mm	4
DN100	170 mm	18 mm	4
DN125	200 mm	18 mm	8
DN150	225 mm	18 mm	8
DN200	280 mm	18 mm	8

平焊法兰数据表（10kg）

通径	螺栓中心距	螺栓孔直径	螺栓孔孔数
DN50	125 mm	18 mm	4
DN65	145 mm	18 mm	4
DN80	160 mm	18 mm	4
DN100	180 mm	18 mm	8
DN125	210 mm	18 mm	8
DN150	240 mm	23 mm	8
DN200	295 mm	23 mm	8

平焊法兰数据表（16kg）

通径	螺栓中心距	螺栓孔直径	螺栓孔孔数
DN50	125 mm	18 mm	4
DN65	145 mm	18 mm	4
DN80	160 mm	18 mm	4
DN100	180 mm	18 mm	8
DN125	210 mm	18 mm	8
DN150	240 mm	23 mm	8
DN200	295 mm	23 mm	12
