La válvula de bola con brida neumática consta de un cuerpo de válvula de bola con brida combinado con un actuador neumático AT. Cuando se equipa con accesorios neumáticos, permite un control inteligente, lo que facilita la apertura o el cierre rápido de las tuberías. Esto permite un control eficaz y una gestión remota de las redes de tuberías. Esta serie de válvulas de bola neumáticas se caracteriza por su baja resistencia al flujo, su construcción sencilla, sus dimensiones compactas, su peso ligero, su estanqueidad, su funcionamiento fiable, su rápida apertura/cierre y su fácil mantenimiento. Se emplean principalmente para aislar o conectar medios dentro de tuberías, pero también son adecuadas para la regulación y el control de fluidos. Son aplicables a diversos medios, incluyendo agua, vapor, aceites y sustancias ácidas/alcalinas.
Parámetros del producto
Modelo del producto | Q641F-16C |
Material del cuerpo de la válvula | acero fundido |
Material del cilindro | aleación de aluminio |
Tipo de cilindro | AT doble efecto |
Presión nominal | ≤1,6Mpa |
Medio aplicable | Agua, vapor, productos derivados del petróleo, etc. |
Temperatura de funcionamiento | ≤150°C |

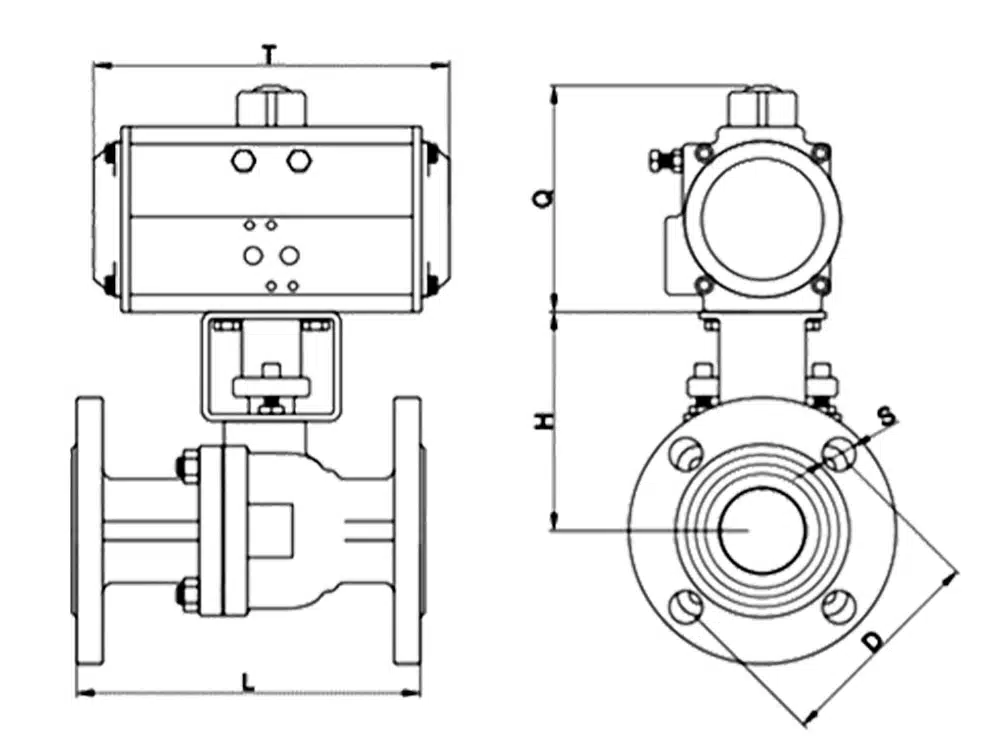

Referencia del tamaño del producto
Diámetro interior | L | T | D | H | Q | S |
DN15 | 130 | 147 | 65 | 106 | 98 | 4-14 |
DN20 | 140 | 147 | 75 | 111 | 98 | 4-14 |
DN25 | 150 | 170 | 85 | 122 | 116 | 4-14 |
DN32 | 165 | 184 | 100 | 129 | 128 | 4-18 |
DN40 | 180 | 211 | 110 | 138 | 136 | 4-18 |
DN50 | 200 | 211 | 125 | 154 | 136 | 4-18 |
DN65 | 220 | 265 | 145 | 164 | 146 | 4-18 |
DN80 | 250 | 275 | 160 | 193 | 153 | 8-18 |
DN100 | 280 | 305 | 180 | 203 | 175 | 8-18 |
DN125 | 320 | 390 | 210 | 233 | 192 | 8-18 |
DN150 | 360 | 458 | 240 | 251 | 217 | 8-22 |
DN200 | 400 | 525 | 295 | 322 | 260 | 12-22 |
