Q41F-16T brida de latón válvula de bola en la tubería se utiliza principalmente para cortar, distribución y cambiar la dirección del flujo de los medios de comunicación, evolucionado desde el tapón, su apertura y cierre miembro es una esfera, el uso de la esfera alrededor del eje del vástago de la válvula giró 90 ° para lograr el propósito de apertura y cierre.
Características del producto
- Adecuado para operaciones frecuentes, apertura y cierre rápidos y ligeros.
- Baja resistencia a los fluidos.
- Estructura sencilla, tamaño relativamente pequeño, peso ligero, fácil mantenimiento.
- Buen rendimiento de sellado.
Parámetros del producto
Modelo de producto | Q41F-16T |
Material del cuerpo de la válvula | latón |
Presión nominal | ≤1,6Mpa |
Medio aplicable | Agua, gas, petróleo, etc. |
Temperatura aplicable | ≤120°C |

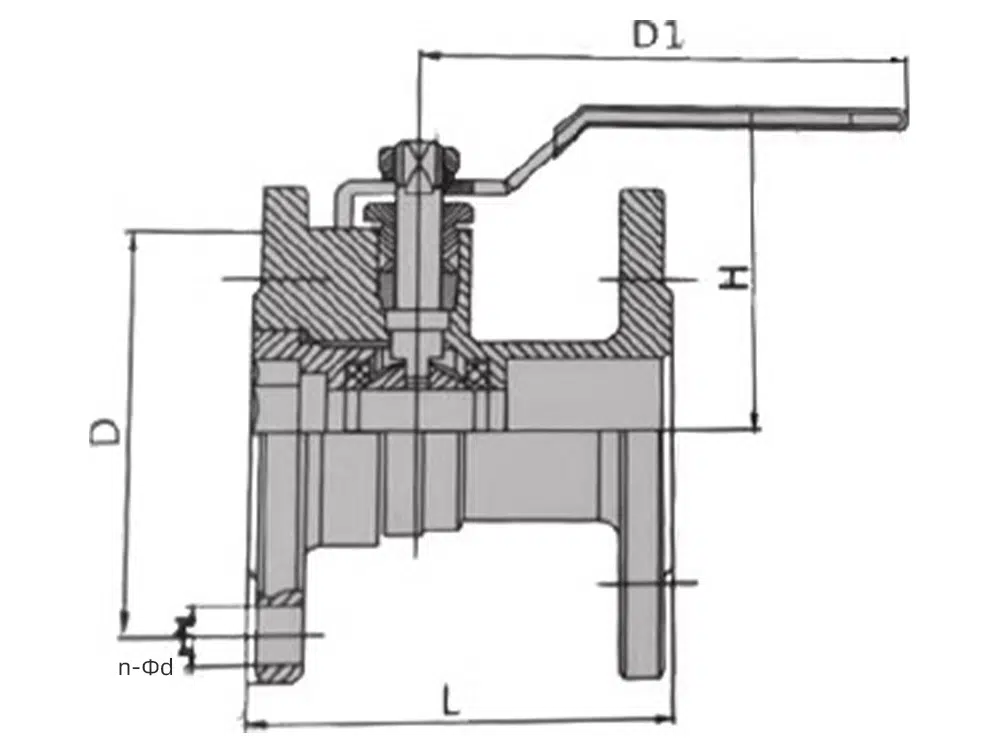

Referencia del tamaño del producto
una vía pública | L | D | D1 | H | n-Фd |
DN15 | 75.5 | 65 | 130 | 78 | 4-14 |
DN20 | 77 | 75 | 130 | 68 | 4-14 |
DN25 | 81 | 85 | 140 | 84 | 4-14 |
DN32 | 88 | 100 | 177 | 89 | 4-18 |
DN40 | 89 | 110 | 177 | 94 | 4-18 |
DN50 | 96 | 125 | 202 | 94 | 4-18 |
DN65 | 110 | 145 | 202 | 112 | 4-18 |
DN80 | 122 | 160 | 240 | 135 | 8-18 |
DN100 | 138 | 180 | 240 | 138 | 8-18 |
DN125 | 150 | 210 | 280 | 161 | 8-18 |
DN150 | 175 | 240 | 280 | 172 | 8-23 |
