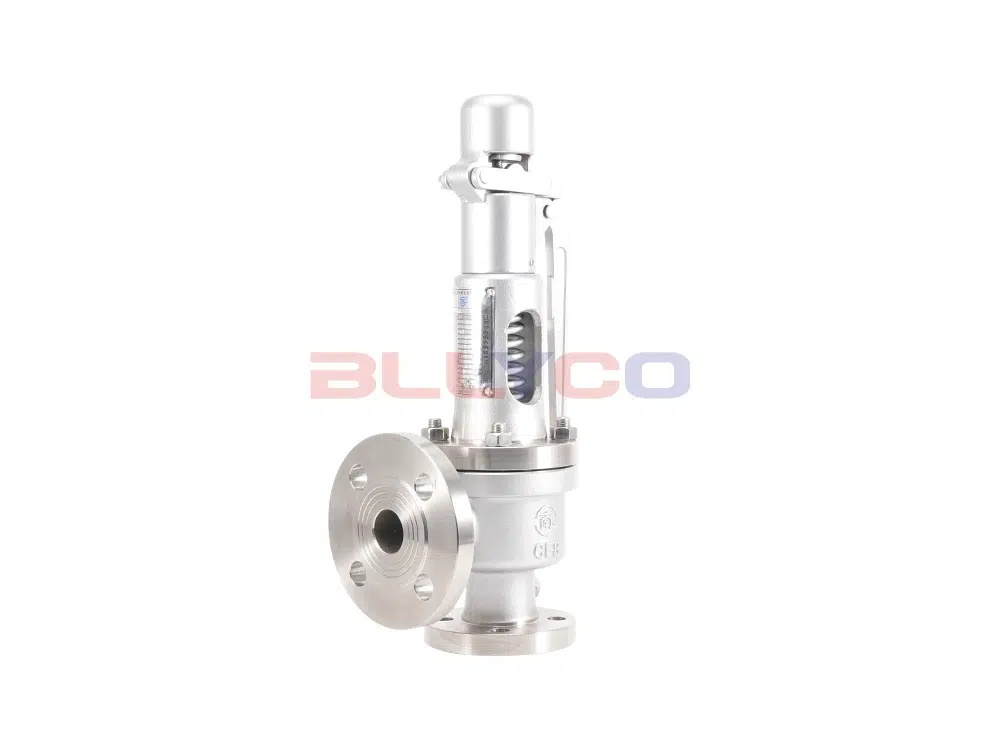

La válvula de seguridad microelevadora con resorte A47W/Y es adecuada para su uso en equipos o tuberías que manipulan medios corrosivos a temperaturas de funcionamiento ≤200 °C, y sirve como dispositivo de protección contra sobrepresión.
Principio de funcionamiento
Cuando la presión en el equipo y la tubería supera el valor permitido, la válvula se abre automáticamente y descarga toda la cantidad; cuando la presión desciende al valor especificado, la válvula se cierra automáticamente para garantizar el funcionamiento seguro del equipo y la tubería.
Parámetros del producto
Modelo de producto | A47Y-16P |
Material del cuerpo de la válvula | Acero inoxidable 304 |
Presión nominal | ≤1,6Mpa |
Medio aplicable | Medio corrosivo |
Temperatura aplicable | ≤200°C |

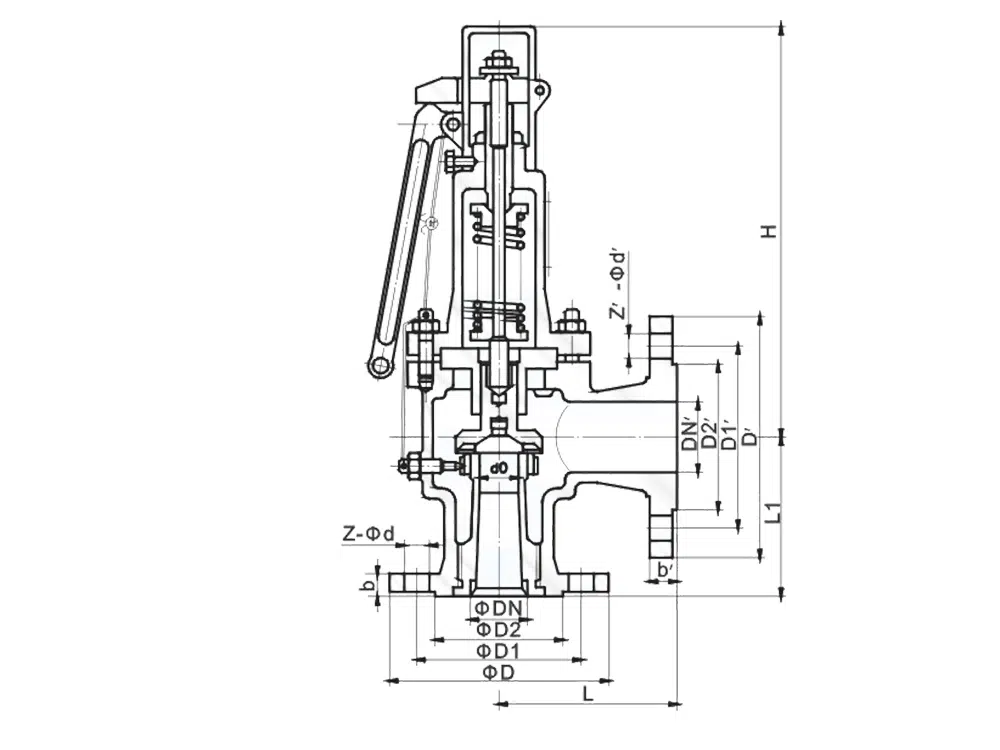

Referencia del tamaño del producto
una vía pública | do | DN | L | L1 | ≈H |
DN20 | 15 | 20 | 100 | 85 | 298 |
DN25 | 20 | 25 | 100 | 85 | 298 |
DN32 | 25 | 32 | 115 | 100 | 310 |
DN40 | 32 | 40 | 120 | 110 | 315 |
DN50 | 40 | 50 | 135 | 120 | 377 |
DN65 | 50 | 65 | 140 | 130 | 415 |
DN80 | 65 | 80 | 160 | 135 | 420 |
DN100 | 80 | 100 | 170 | 160 | 539 |
DN125 | 100 | 125 | 190 | 190 | 624 |
DN150 | 125 | 150 | 205 | 195 | 636 |
DN200 | 150 | 200 | 240 | 230 | 772 |
DN250 | 200 | 250 | 350 | 320 | 970 |
