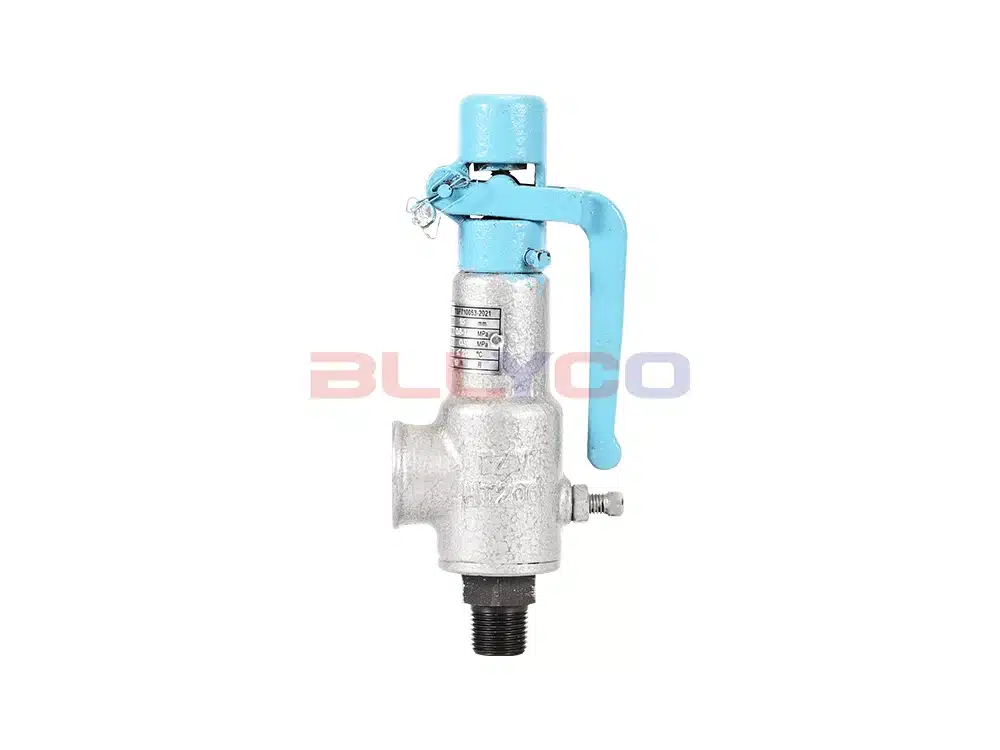

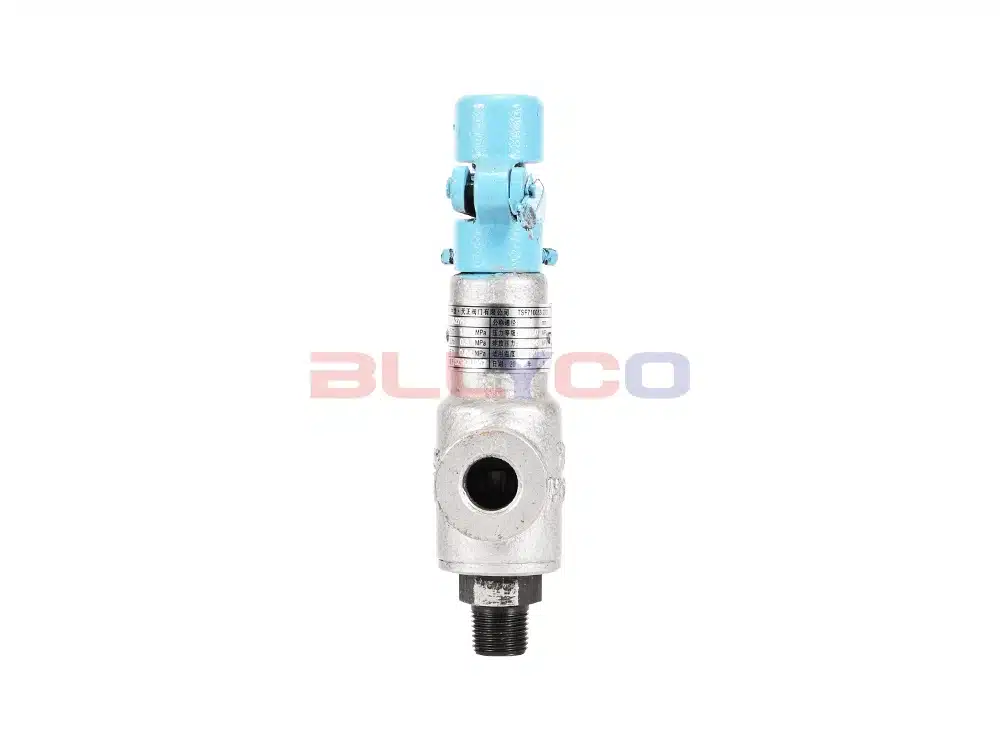

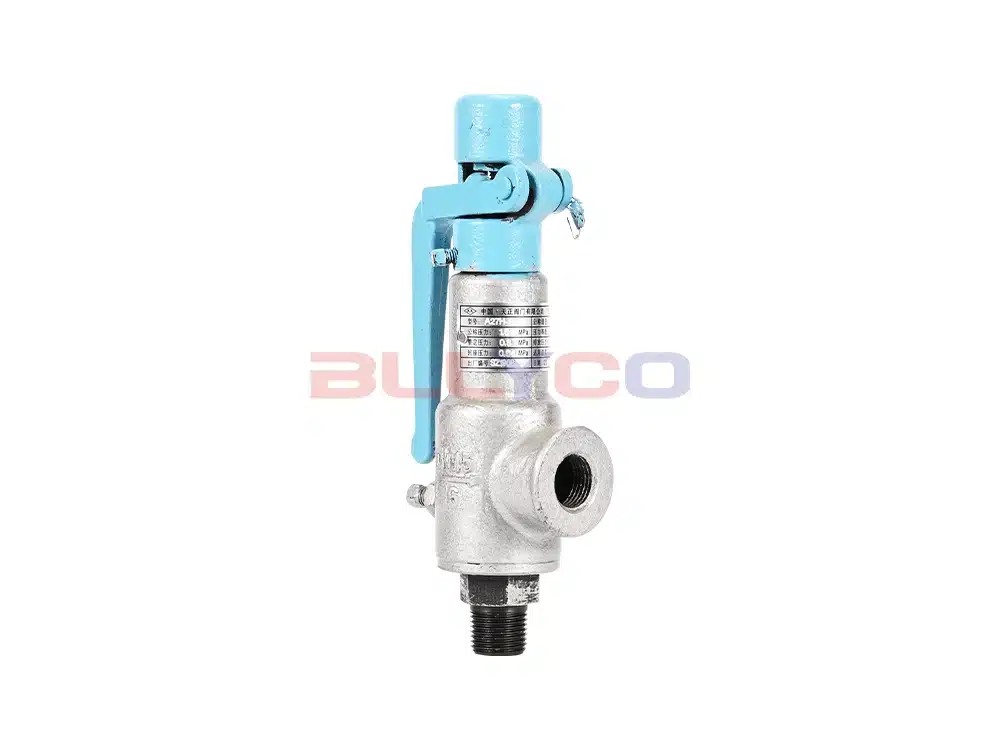

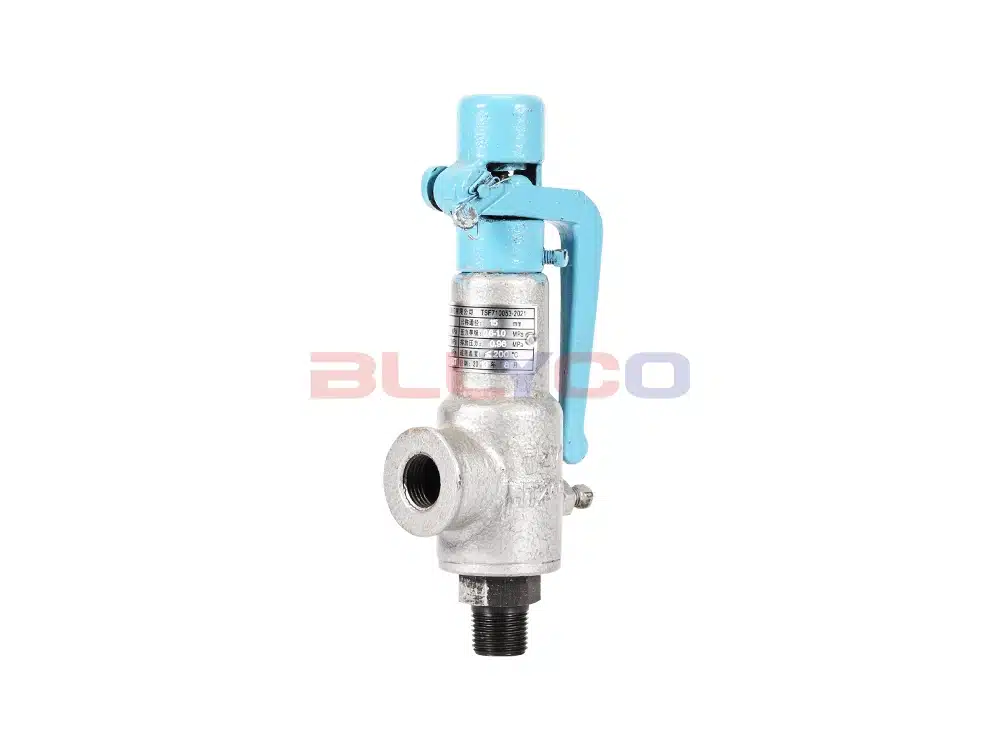

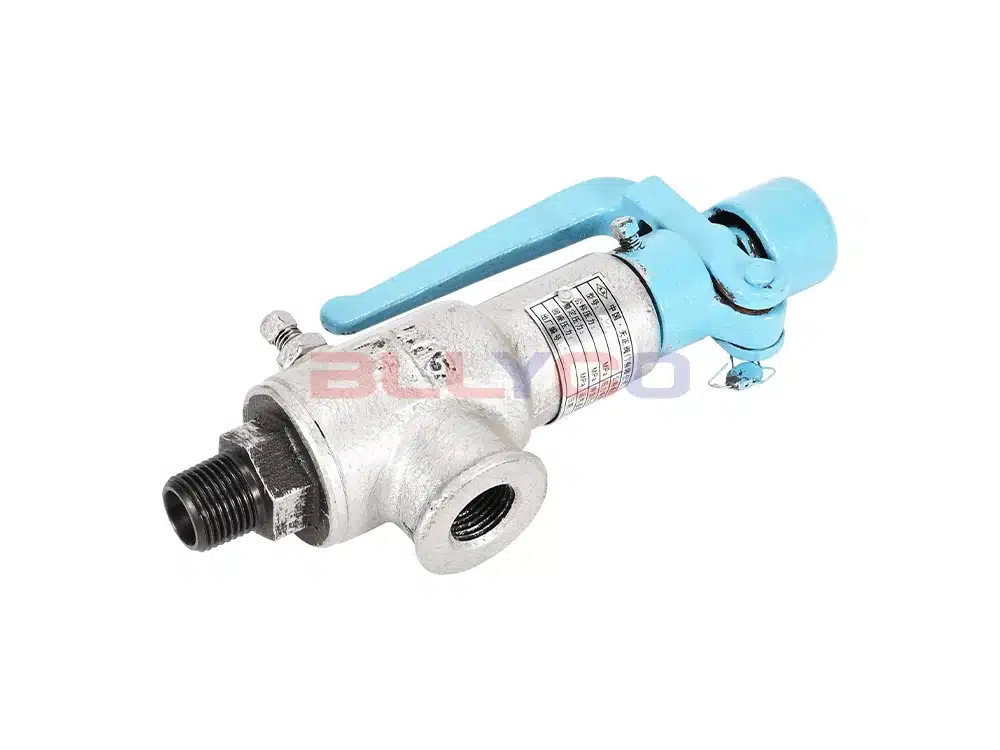

A28H型弹簧全启式安全阀适用于工作温度≤200℃的空气、蒸汽、水、氮氢混合气等介质的设备或管路上。

工作原理

当设备和管路内压力超过允许值时，阀门自动开启，继而全量排放；当压力降到规定值时，阀门自动关闭，保证设备和管路的安全运行。

产品参数

产品型号

A28H-16

阀体材质

灰铸铁

公称压力

≤1.6Mpa

适用介质

水、蒸汽、空气等

适用温度

≤200℃

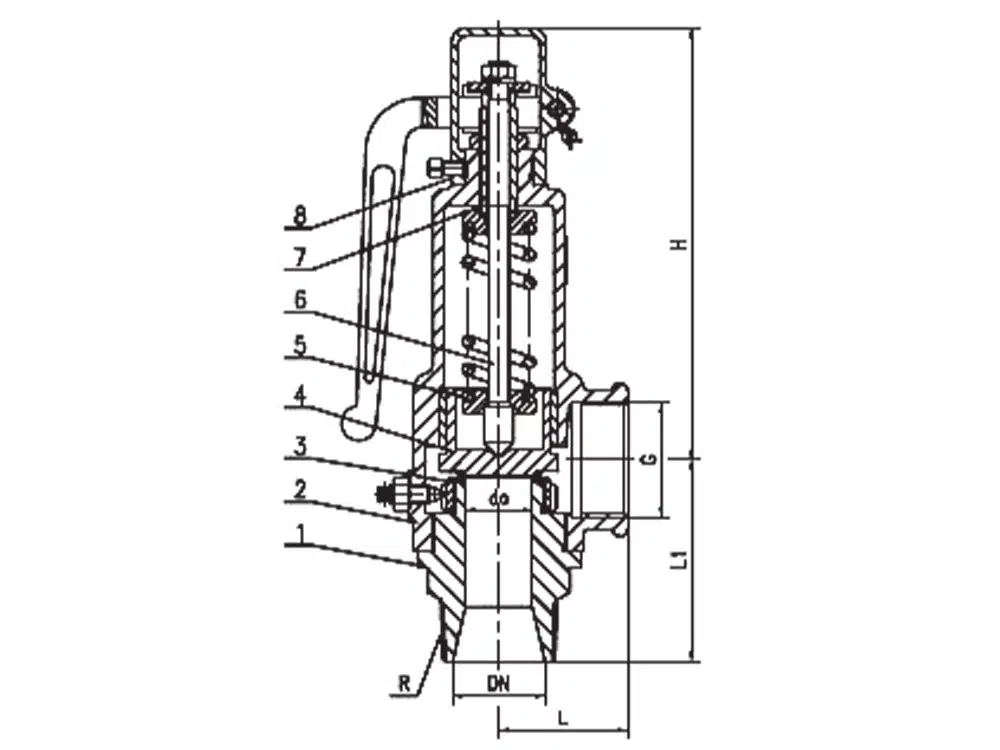

产品尺寸参考

通径

do

R

L

L1

G

≈H

DN15

10

1/2

37

65

3/4

196

DN20

12

3/4

40

70

1

215

DN25

15

1

45

78

1-1/4

233

DN32

20

1-1/4

60

90

1-1/2

304

DN40

25

1-1/2

67

105

2

325

DN50

32

2

76

115

2-1/2

346

DN65

40

2-1/2

110

145

3

372
