Y100普通压力表（0-1.6MPa径向型）适用于测量无爆炸危险、不结晶、不凝固及对钢、铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

结构原理

仪表的测量系统由接头、弹簧管和传动机构组成，通过指针指示仪表读数。当被测介质的压力通过接头传至压力表的弹簧时，弹簧管受压力的作用而产生弹性形变，从而带动传动机构及指针，此时指针在压力表表盘上指示的刻度值，即为被测介质的压力值。

型号举例

  • Y100表示表盘直径100mm的径向型普通压力表；
  • Y100Z表示表盘直径100mm的轴向型普通压力表；
  • Y100ZT表示表盘直径100mm的轴向带边型普通压力表。

产品参数

产品型号

Y100系列

精确度等级

1.6级

测量范围

0-1.6MPa（0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60或-0.1～0、0.06、0.15、0.3、0.5、0.9、1.5、2.4MPa范围可选）

接头螺纹

M20*1.5

表壳材质

普通钢

接头材质

铜合金HPb59-1

弹簧管材质

磷铜QSn4-0.3

机芯

铜合金

使用环境温度

-40～70℃相对湿度不大于85%

温度影响

不大于0.4%/10℃（使用温度偏离20±5℃）

重量

约0.5kg

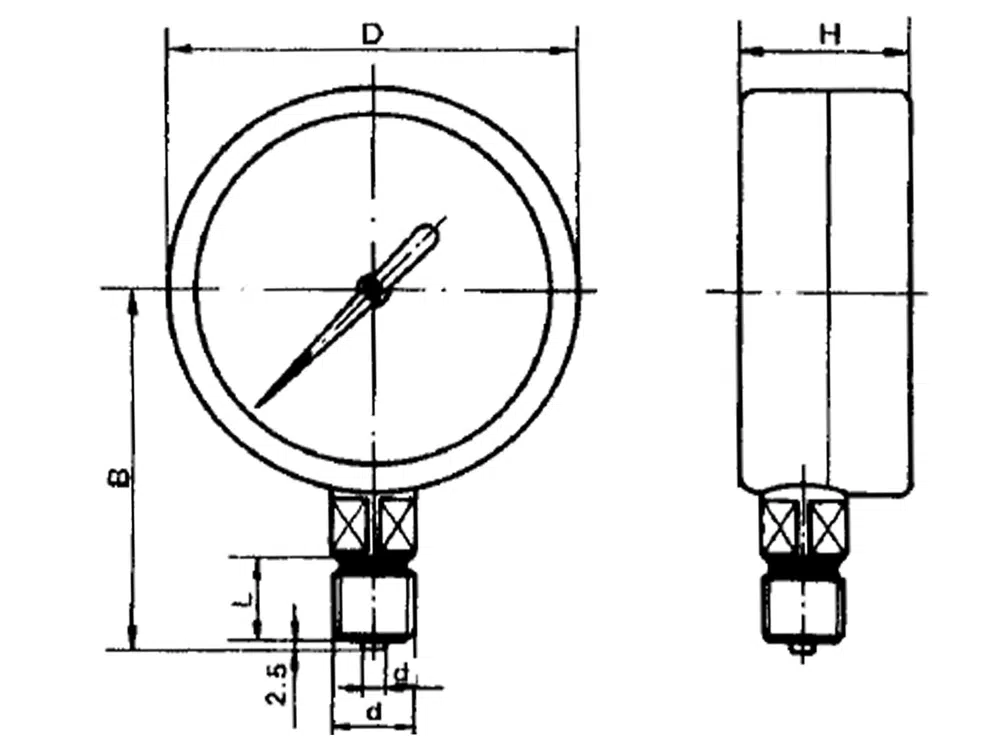

产品尺寸参考

型号

D

L

B

H

d

d1

Y100

100

20

90

42

M20*1.5

6
