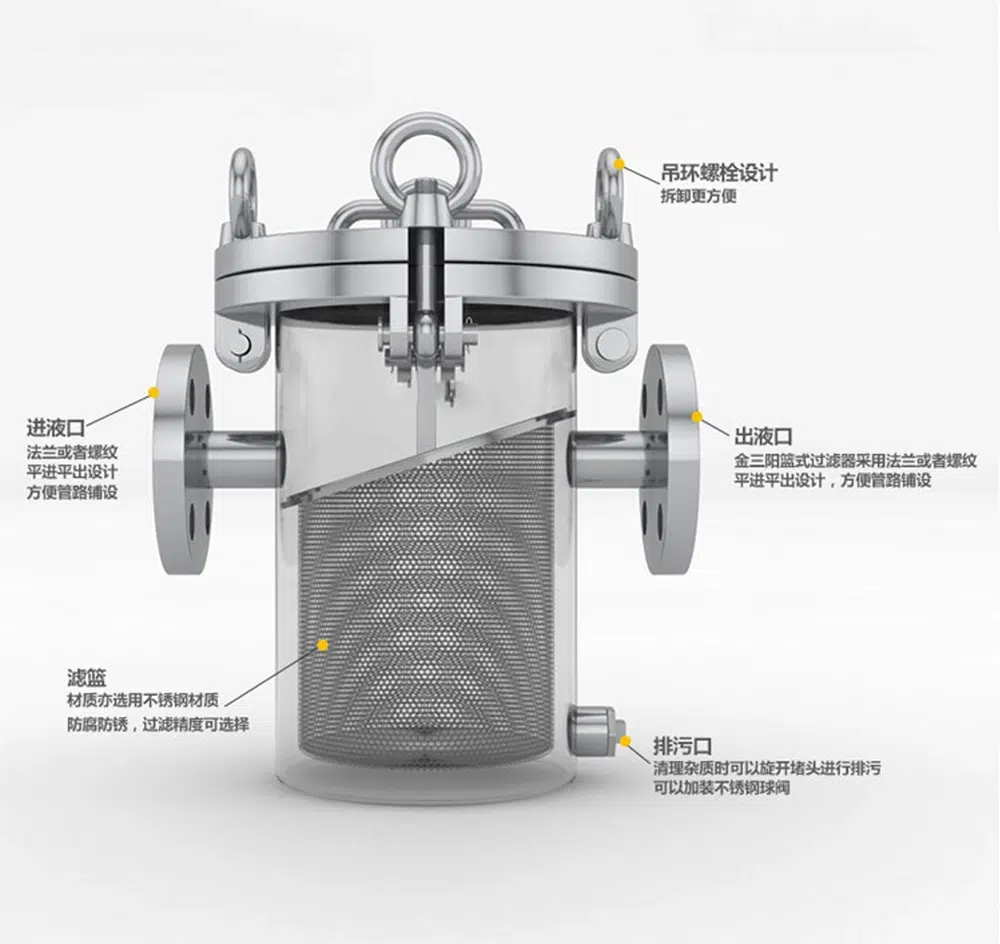

碳钢平底篮式过滤器 SBL-16C

SBL篮式过滤器用于油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍，远远超过Y型、T型过滤器过滤面积。过滤器精度在过滤器中属于一种精度较佳的过滤器，滤网结构与其它过滤网不一样，因形状像篮子，故名篮式过滤器。SBL篮式过滤器是除去液体中少量固体颗粒的小型设备，可保护压缩机、泵、仪表和其它的设备正常工作，当流体进入有一定规格的滤网滤桶后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤桶取出，处理后重新装入即可，因此，使用维护极为方便。目前已广泛应用于石油、化工、医药、食品、环保等行业、若将其串联的安装在泵的入口或系统管线的其它部位，则既可以延长泵和其它设备的使用寿命，又能保证整个系统的安全。

工作原理

管道在安装时有其它杂物带入管道，在生产中原材料中也含有杂质。管道里液体经过过滤器时它的杂物由过滤器收藏到滤网中，在一定的程度时通过泄压孔泄压，以达到轻松打开壳盖清理滤网即可，并可通过滞留物排放口对壳体进行清理。

适用范围

• 化工，石油化工生产中的弱腐蚀性物料，如：水，氨，油品，烃类等。
• 化工生产中的腐蚀性物料，如：烧碱，浓稀硫酸，碳酸，醋酸，酯酸等。
• 制冷中的低温物料，如：液甲烷，液氨，液氧和各种冷剂。
• 轻工食品，制药生产中有卫生要求的物料，如：啤酒，饮料，乳制品，粮浆医药用品等。
• 各种特殊工艺的高效过滤器等。

过滤器选型的一般原则

• 进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
• 公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。
• 孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸可查下表“滤网规格”。

使用维护

• 过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属易损件，需特别保护；
• 当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力将增大，流速会下降，需及时清除过滤器芯内的杂质；
• 清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，受损的过滤芯，会使过滤后的介质纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；
• 如发现不锈钢钢丝网变形或损坏，需马上更换。

管道安装示意图

产品参数

产品尺寸参考
