HC41X-16T黄铜消声止回阀适用于给排水管道，该阀具有体积小、启闭灵活、流体阻力小，耐疲劳、寿命长等特点。阀瓣采用进出口两端中心轴导向，阀瓣弹簧加载，其快速关闭能减少水锤压力，密封性能好，关闭无噪音。广泛用于管道中防止介质倒流、防止泵及驱动电机反转，以及容器介质的泄放。
产品用途
用于一切防止管路系统介质倒流的阀门。
工作原理
本阀以中心导轴压差梭动原理及弹簧辅助快速（提前）关闭，水泵启动时，全水流通道，减小流阻，使系统进行有效工作。
产品参数
产品型号 | HC41X-16T |
阀体材质 | 黄铜 |
公称压力 | ≤1.6Mpa |
适用介质 | 水、非腐蚀性液体等 |
适用温度 | ≤80℃ |

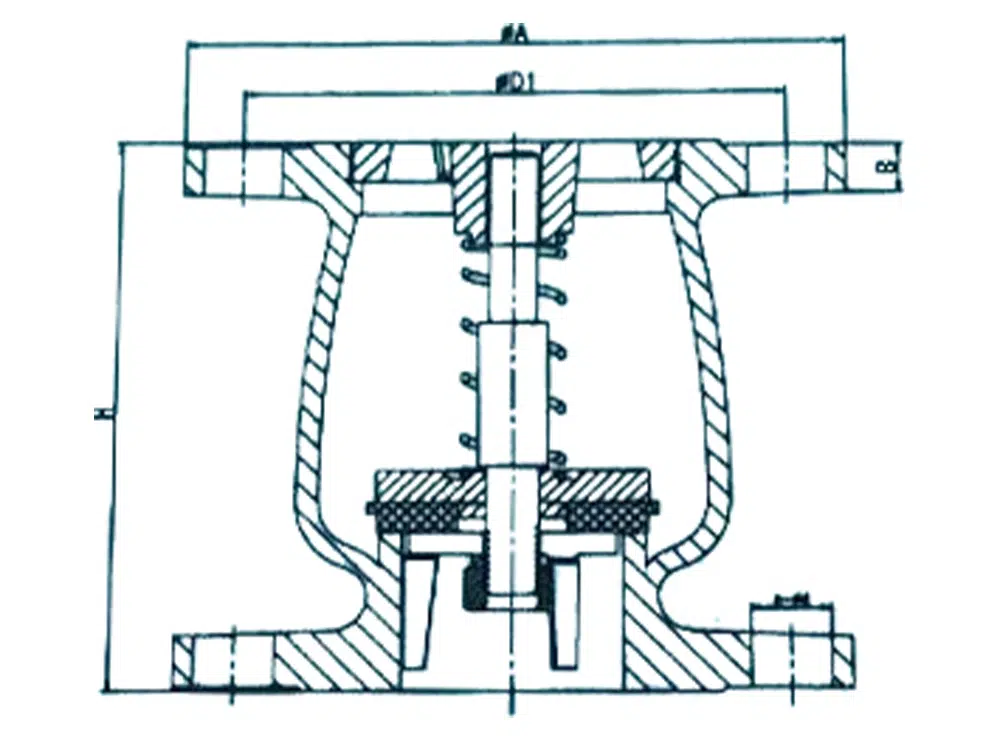

产品尺寸参考
通径 | H | A | D1 | B | n-Фd |
DN40 | 103 | 140 | 110 | 10.5 | 4-18 |
DN50 | 130 | 152 | 125 | 11.5 | 4-18 |
DN65 | 144 | 175 | 145 | 12.5 | 4-18 |
DN80 | 147 | 192 | 160 | 13 | 8-18 |
DN100 | 147 | 212 | 180 | 15 | 8-18 |
DN125 | 170 | 240 | 210 | 15.5 | 8-18 |
DN150 | 187 | 280 | 240 | 17.5 | 8-23 |
