A27W型弹簧微启式安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。

结构及工作原理

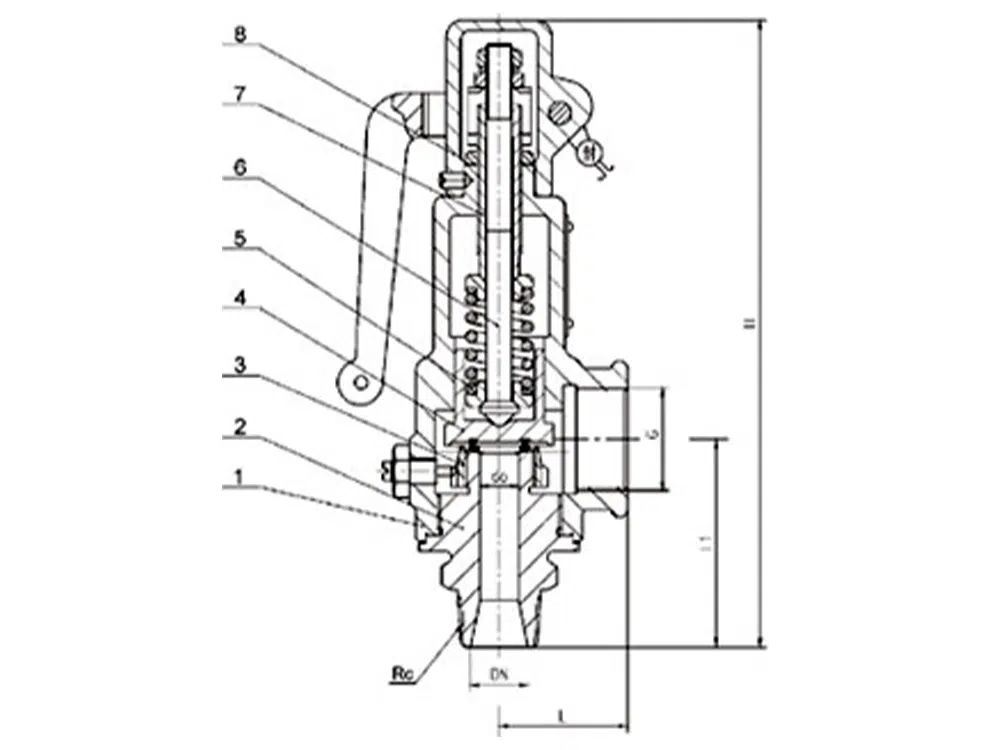

  • 本阀由阀壳、阀座、阀杆、阀瓣、弹簧等零件组成。
  • 本阀当未工作或未达到所规定的工作压力时，依靠弹簧的压力将阀瓣紧压在阀座上，使其保持密封，当工作压力超过规定工作压力时，阀瓣自动开启，排除介质，使压力不再继续升高，保证使用安全。

产品参数

产品型号

A27W-16P

阀体材质

304不锈钢

公称压力

≤1.6Mpa

适用介质

腐蚀性介质

适用温度

≤200℃

产品尺寸参考

通径

do

R

L

L1

G

≈H

DN15

10

1/2

40

65

1/2

135

DN20

15

3/4

45

65

3/4

140

DN25

20

1

45

70

1

155

DN32

25

1-1/4

55

85

1-1/4

170

DN40

32

1-1/2

60

90

1-1/2

310

DN50

40

2

67

105

2

322

DN65

50

2-1/2

76

128

2-1/2

344

DN80

65

3

110

145

3

395
