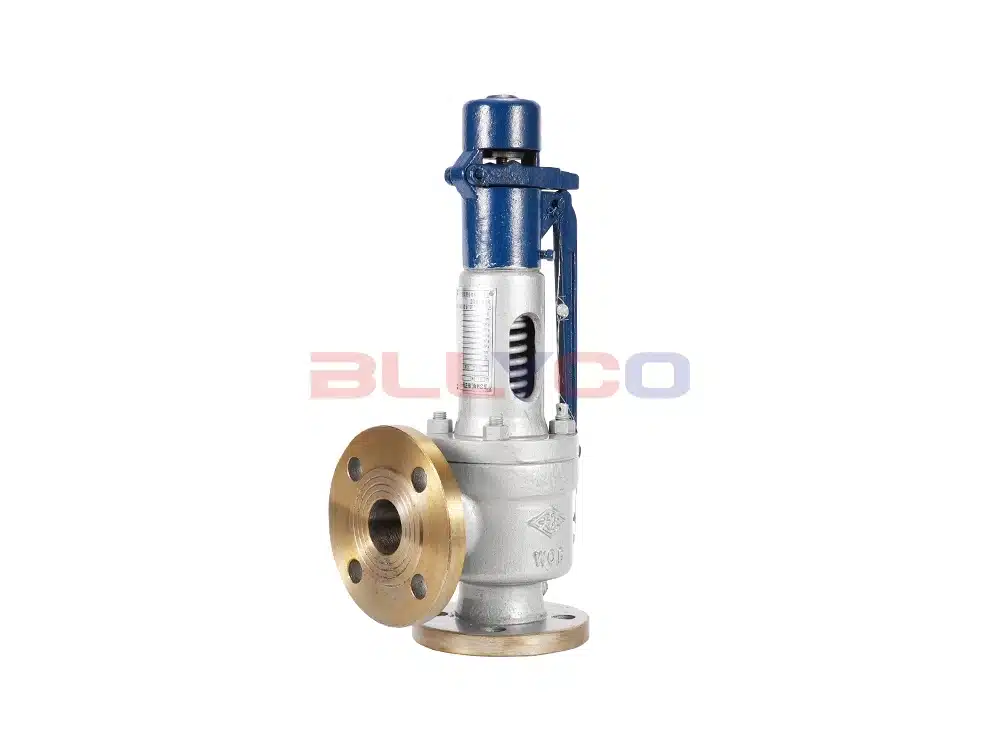

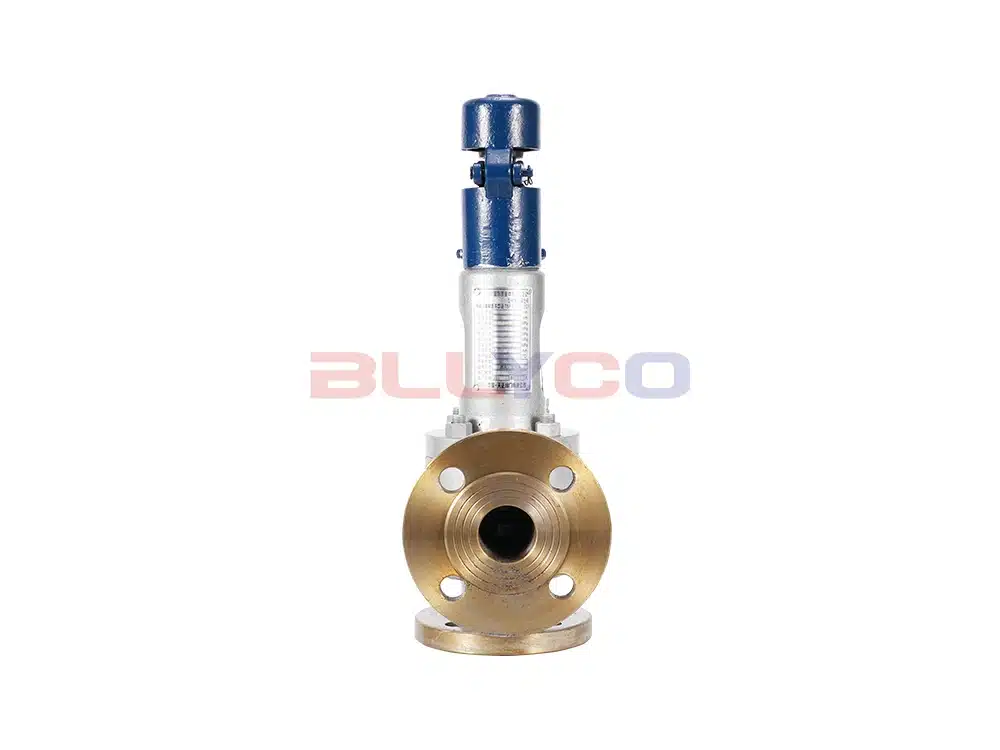

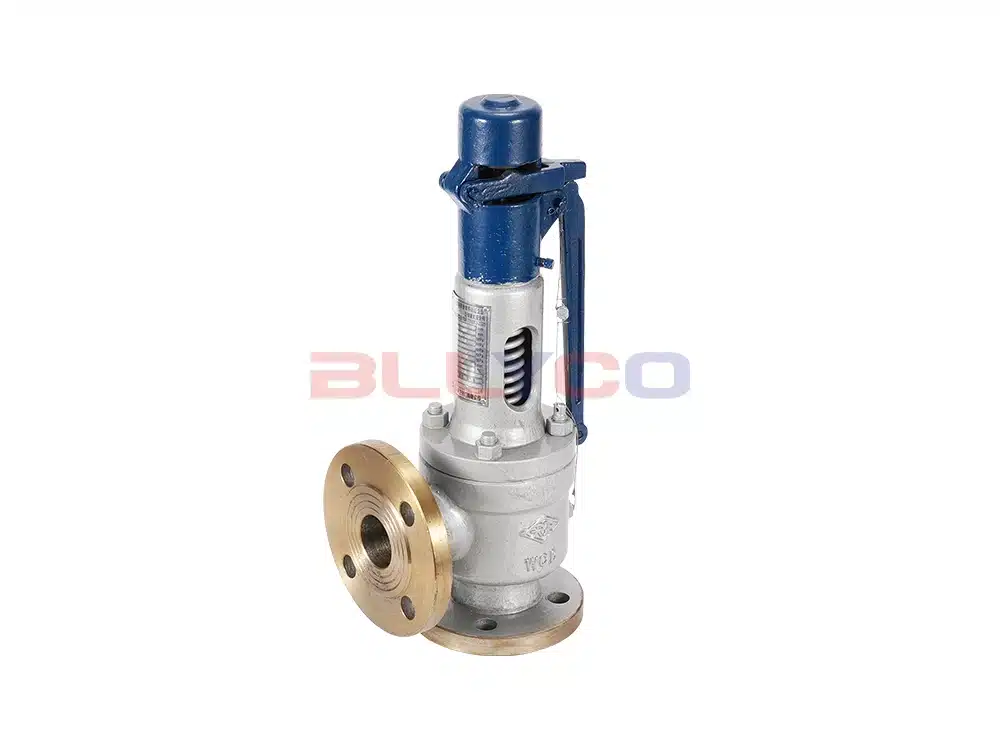

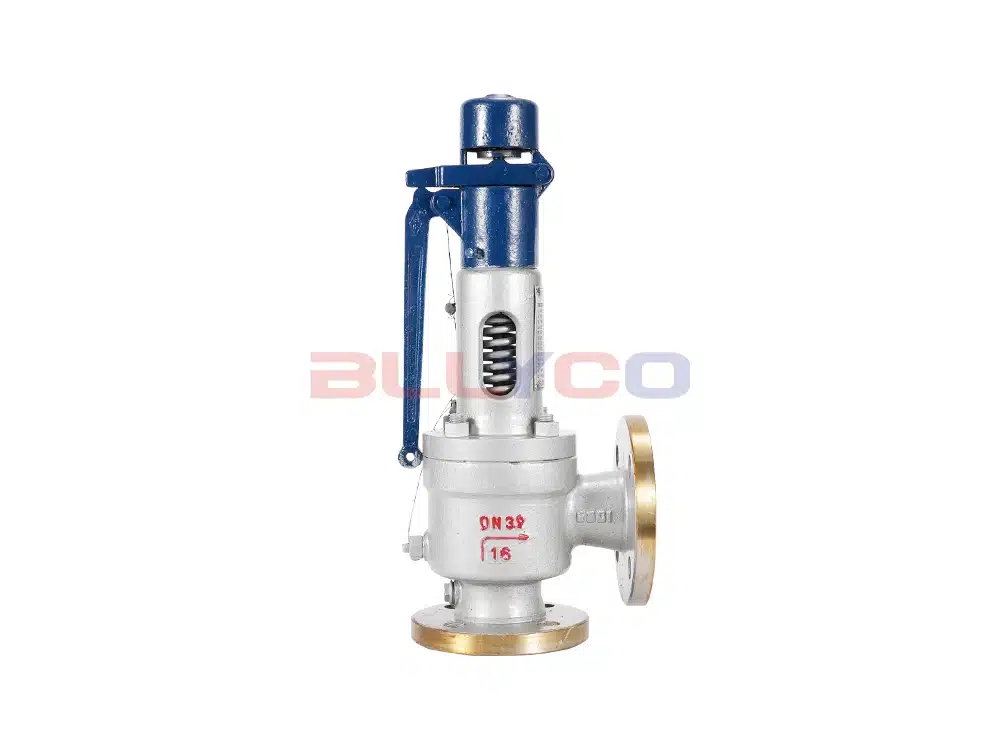

A47H型弹簧微启式安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上，作为超压保护装置。
工作原理
当设备和管路内压力超过允许值时，阀门自动开启，继而全量排放；当压力降到规定值时，阀门自动关闭，保证设备和管路的安全运行。
产品参数
产品型号 | A47H-16C |
阀体材质 | 铸钢 |
公称压力 | ≤1.6Mpa |
适用介质 | 蒸汽、空气等 |
适用温度 | ≤350℃ |

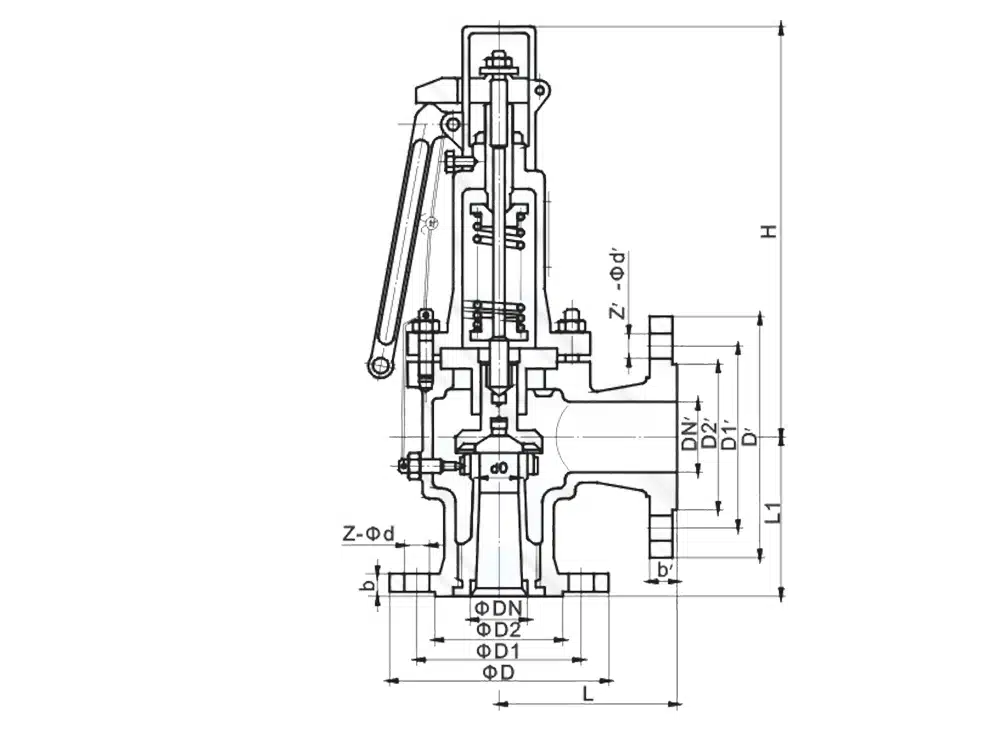

产品尺寸参考
通径 | do | DN | L | L1 | ≈H |
DN20 | 15 | 20 | 100 | 85 | 298 |
DN25 | 20 | 25 | 100 | 85 | 298 |
DN32 | 25 | 32 | 115 | 100 | 310 |
DN40 | 32 | 40 | 120 | 110 | 315 |
DN50 | 40 | 50 | 135 | 120 | 377 |
DN65 | 50 | 65 | 140 | 130 | 415 |
DN80 | 65 | 80 | 160 | 135 | 420 |
DN100 | 80 | 100 | 170 | 160 | 539 |
DN125 | 100 | 125 | 190 | 190 | 624 |
DN150 | 125 | 150 | 205 | 195 | 636 |
DN200 | 150 | 200 | 240 | 230 | 772 |
DN250 | 200 | 250 | 350 | 320 | 970 |
