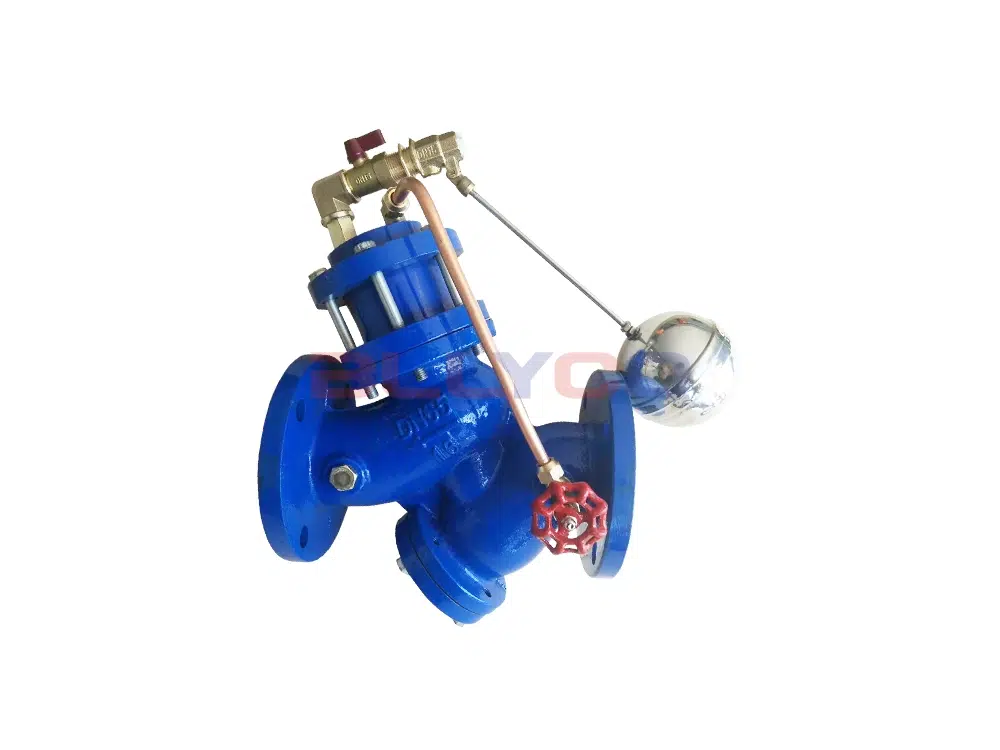

Van phao điều khiển từ xa kiểu piston lọc YQ98003 chủ yếu được lắp đặt tại cửa cấp nước của bể chứa hoặc bể cao. Khi mực nước đạt đến độ cao cài đặt, van chính được van phao điều khiển đóng cửa cấp nước để ngừng cấp nước; khi mực nước giảm xuống, van chính được van phao điều khiển mở cửa cấp nước để cấp nước vào bể chứa, thực hiện bù nước tự động. Kiểm soát mực nước chính xác, không bị ảnh hưởng bởi áp lực nước; van phao điều khiển từ xa kiểu piston có thể lắp đặt ở bất kỳ vị trí nào tùy theo chiều cao bể chứa và không gian sử dụng, tuổi thọ cao. Van piston có hiệu suất đáng tin cậy, độ bền cao, hoạt động ổn định. Đóng chặt và đáng tin cậy, thân van có thiết kế dạng dòng chảy, lực cản chất lỏng nhỏ, lưu lượng lớn; sử dụng và bảo trì thuận tiện, van chính được lắp đặt bên ngoài bể chứa, dễ dàng điều chỉnh và kiểm tra, bảo trì đơn giản.
Nguyên lý hoạt động

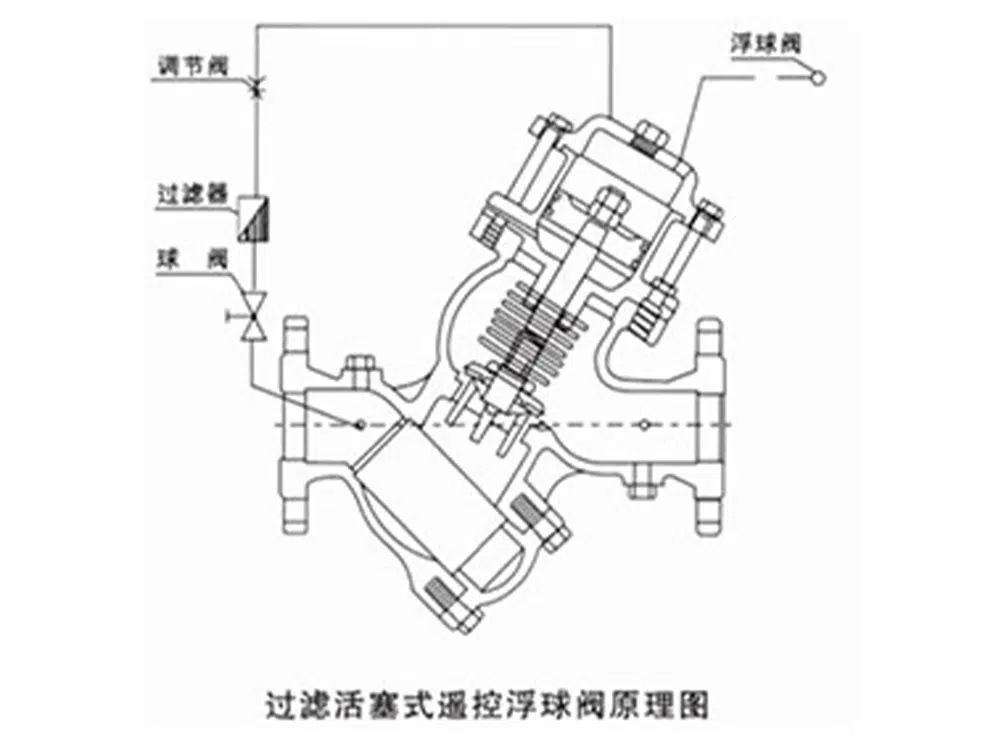

Van điều khiển từ xa bằng phao lọc piston loại YQ98003 sử dụng cơ chế mở/đóng của van phao để điều khiển chuyển động lên xuống của piston cảm biến, từ đó điều khiển việc mở/đóng của van chính. Khi van phao mở, van chính cũng mở theo, cung cấp nước cho bể chứa hoặc tháp nước. Khi van phao nhỏ đóng, van chính cũng đóng lại, ngừng cung cấp nước.
Đặc tính hiệu suất
- Kiểm soát phao nổi không truyền thống, an toàn và đáng tin cậy.
- Van này phải được lắp đặt bên ngoài bể chứa nước để thuận tiện cho việc điều chỉnh và bảo trì, đồng thời tránh nguy cơ khi phải thao tác bên trong bể chứa nước.
- Đệm mềm đàn hồi, đảm bảo độ kín đáng tin cậy, không rò rỉ nước.
- Van Y-type có buồng van rộng, ít cản trở dòng chảy, chống ăn mòn mạnh, không gây tiếng ồn.
- Được trang bị bộ lọc và đồng hồ áp suất chống rung, giúp giảm kích thước lắp đặt khoảng 40%, tiết kiệm không gian và chi phí đầu tư.
- Bề mặt bên ngoài được phun lớp phủ bảo vệ môi trường, đảm bảo tính chống ăn mòn và an toàn của sản phẩm.
Lĩnh vực ứng dụng
Van phao điều khiển từ xa kiểu piston lọc YQ98003 được sử dụng rộng rãi trong các đường ống cấp nước của bể chứa hoặc tháp nước trong các ngành như cấp thoát nước đô thị, phòng cháy chữa cháy, công nghiệp và khai thác mỏ, v.v., với chức năng van điều chỉnh mực nước tự động.
Sơ đồ lắp đặt
Thông số kỹ thuật sản phẩm
Mẫu sản phẩm | YQ98003-16Q |
Vật liệu thân van | Gang cầu |
Áp suất danh nghĩa | ≤1,6 MPa |
Phương tiện áp dụng | Nước, v.v. |
Nhiệt độ thích hợp | ≤80℃ |
Tham khảo kích thước sản phẩm
đường kính | chiều dài |
DN40 | 265 |
DN50 | 265 |
DN65 | 280 |
DN80 | 335 |
DN100 | 395 |
DN125 | 360 |
DN150 | 435 |
DN200 | 445 |
