Van bi flange bằng đồng Q41F-16T chủ yếu được sử dụng trên đường ống để cắt, phân phối và thay đổi hướng dòng chảy của môi chất. Van này được phát triển từ van côn, với bộ phận đóng mở là một quả cầu. Quả cầu xoay 90° quanh trục van để thực hiện chức năng mở và đóng.
Đặc tính sản phẩm
- Thích hợp cho các thao tác thường xuyên, đóng mở nhanh chóng, nhẹ nhàng.
- Kháng lực chất lỏng nhỏ.
- Cấu trúc đơn giản, kích thước tương đối nhỏ, trọng lượng nhẹ, dễ bảo trì.
- Khả năng kín khí tốt.
Thông số kỹ thuật sản phẩm
Mẫu sản phẩm | Q41F-16T |
Vật liệu thân van | đồng thau |
Áp suất danh nghĩa | ≤1,6 MPa |
Phương tiện áp dụng | Nước, khí, dầu mỏ, v.v. |
Nhiệt độ thích hợp | ≤120℃ |

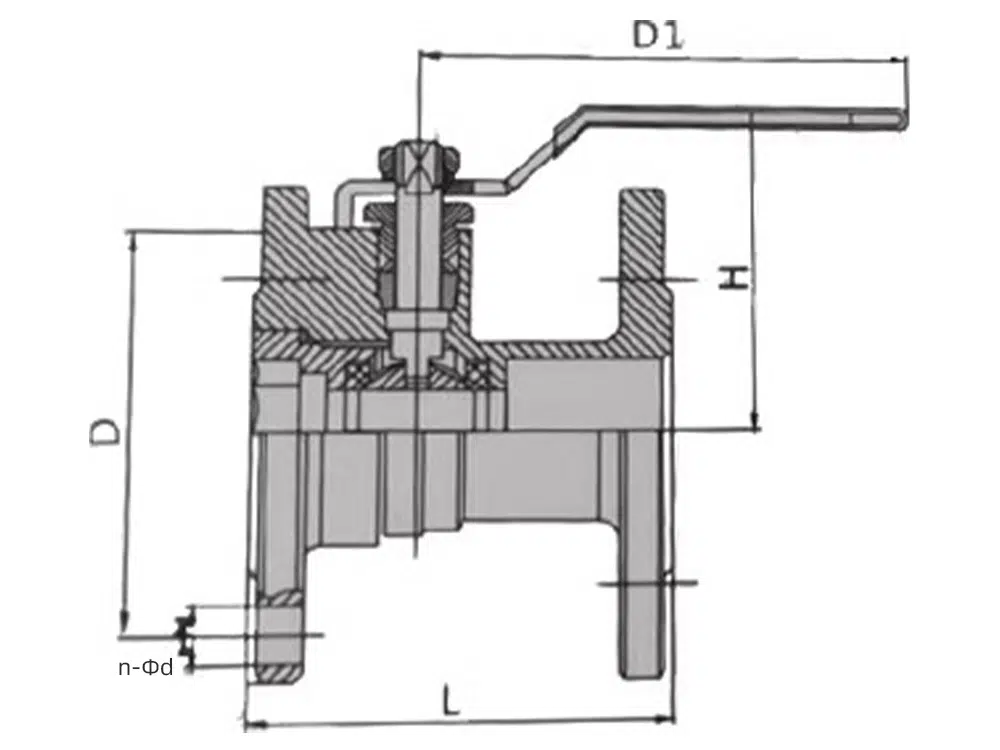

Tham khảo kích thước sản phẩm
đường kính | L | D | D1 | H | n-Фd |
DN15 | 75.5 | 65 | 130 | 78 | 4-14 |
DN20 | 77 | 75 | 130 | 68 | 4-14 |
DN25 | 81 | 85 | 140 | 84 | 4-14 |
DN32 | 88 | 100 | 177 | 89 | 4-18 |
DN40 | 89 | 110 | 177 | 94 | 4-18 |
DN50 | 96 | 125 | 202 | 94 | 4-18 |
DN65 | 110 | 145 | 202 | 112 | 4-18 |
DN80 | 122 | 160 | 240 | 135 | 8-18 |
DN100 | 138 | 180 | 240 | 138 | 8-18 |
DN125 | 150 | 210 | 280 | 161 | 8-18 |
DN150 | 175 | 240 | 280 | 172 | 8-23 |
