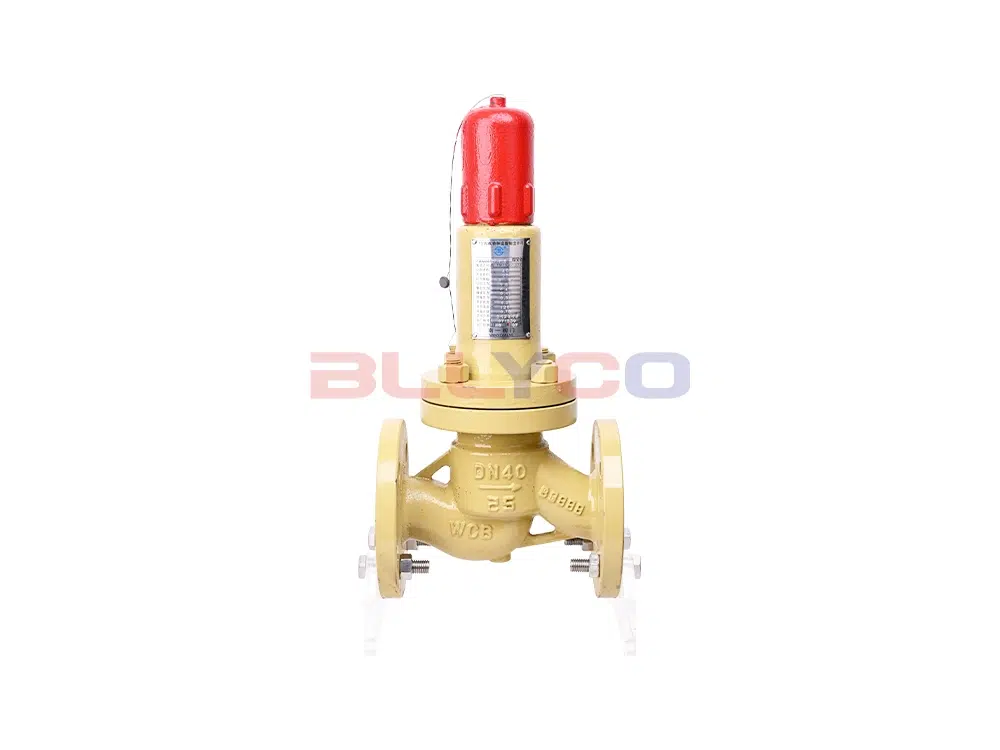

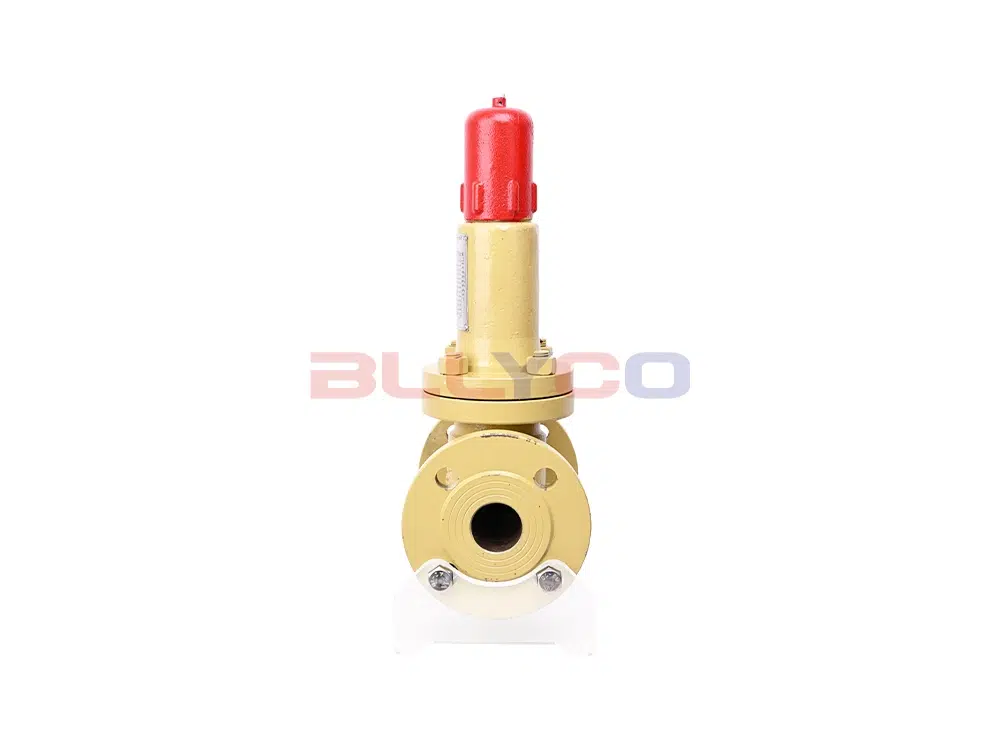

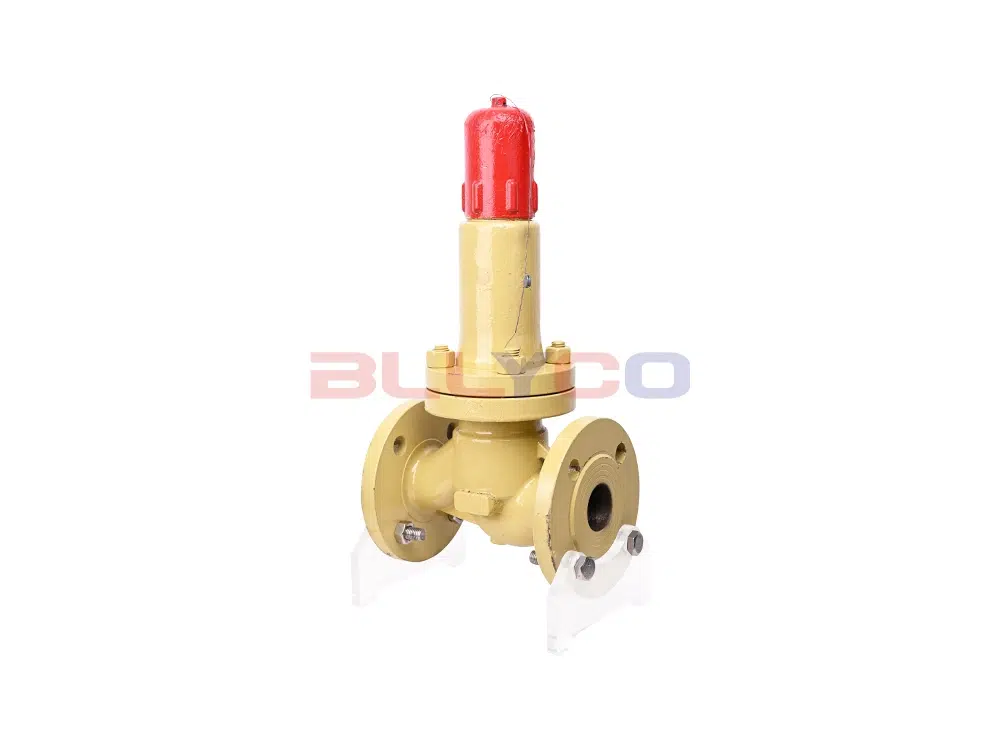

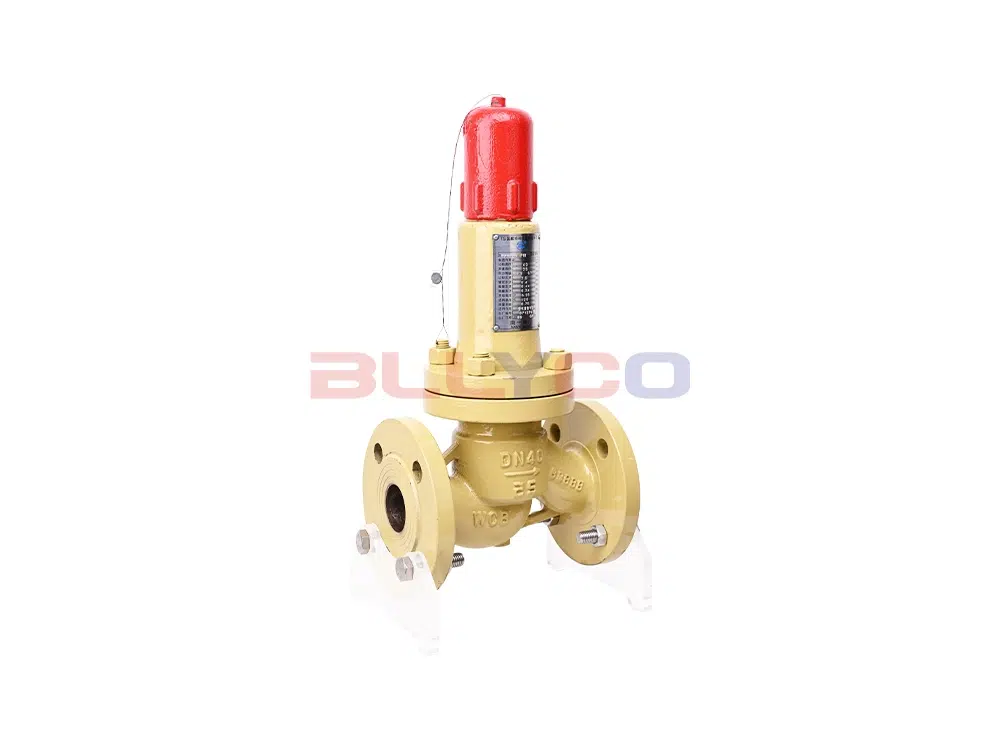

Van an toàn hồi lưu song song loại AHN42F được sử dụng trên đường ống hồi lưu pha lỏng tại đầu ra của bơm bình gas hóa lỏng, hoạt động trong khoảng nhiệt độ từ -29°C đến 80°C, nhằm đảm bảo an toàn cho quá trình hồi lưu của chất lỏng khi áp suất vượt quá giới hạn cho phép.
Nguyên lý hoạt động
Khi chênh lệch áp suất hồi lưu tiêu chuẩn lớn hơn 0,5 MPa, khí dầu mỏ hóa lỏng có thể tự động hồi lưu vào bồn chứa. Van an toàn hồi lưu dạng song song AHN42F có thể điều chỉnh chênh lệch áp suất hồi lưu trong khoảng 0,3~0,8 MPa, hoặc theo yêu cầu của người dùng. Khi áp suất trước bơm vượt quá giá trị quy định, van sẽ tự động mở và thực hiện chức năng hồi lưu an toàn, đảm bảo hoạt động an toàn của thiết bị và đường ống.
Thông số kỹ thuật sản phẩm
Mẫu sản phẩm | AHN42F-P18C |
Vật liệu thân van | thép đúc |
Áp suất danh nghĩa | ≤1,6 MPa |
Phương tiện áp dụng | Khí hóa lỏng và các chất tương tự không ăn mòn |
Nhiệt độ thích hợp | -29~80℃ |

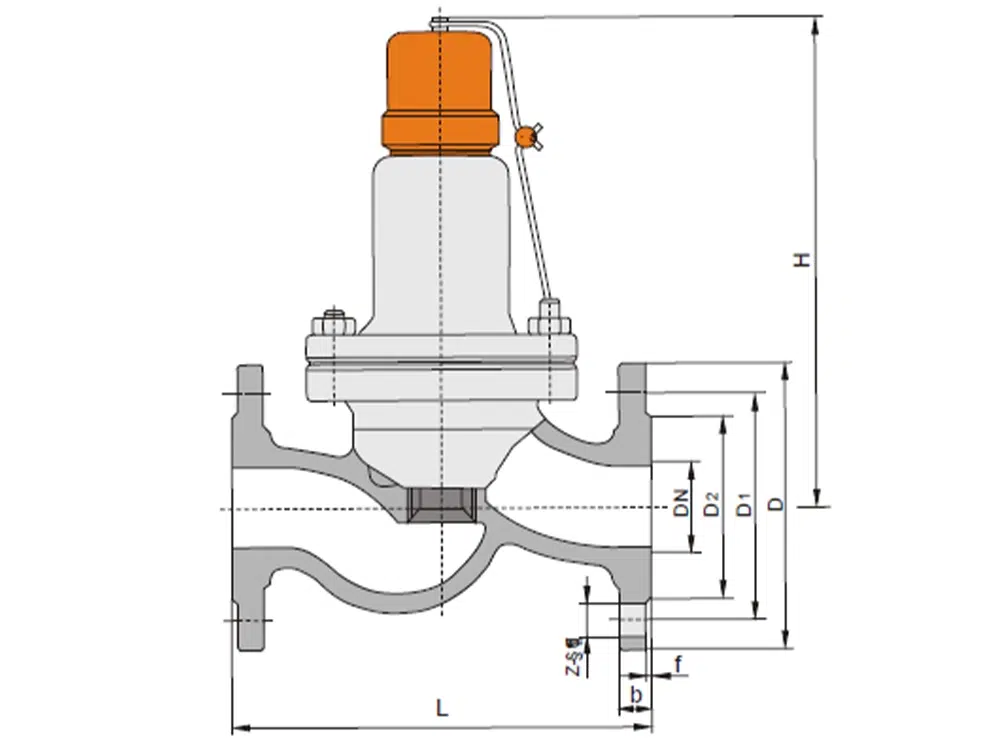

Tham khảo kích thước sản phẩm
đường kính | D | D1 | D2 | b | Z-Φd | L | ≈H |
DN40 | 150 | 110 | 85 | 16 | 4-18 | 200 | 236 |
DN50 | 165 | 125 | 100 | 16 | 4-18 | 230 | 266 |
DN65 | 185 | 145 | 120 | 20 | 4-18 | 290 | 430 |
DN80 | 200 | 160 | 135 | 20 | 8-18 | 310 | 490 |
DN100 | 215 | 180 | 155 | 22 | 8-18 | 350 | 548 |
DN150 | 280 | 240 | 210 | 24 | 8-23 | 480 | 706 |
