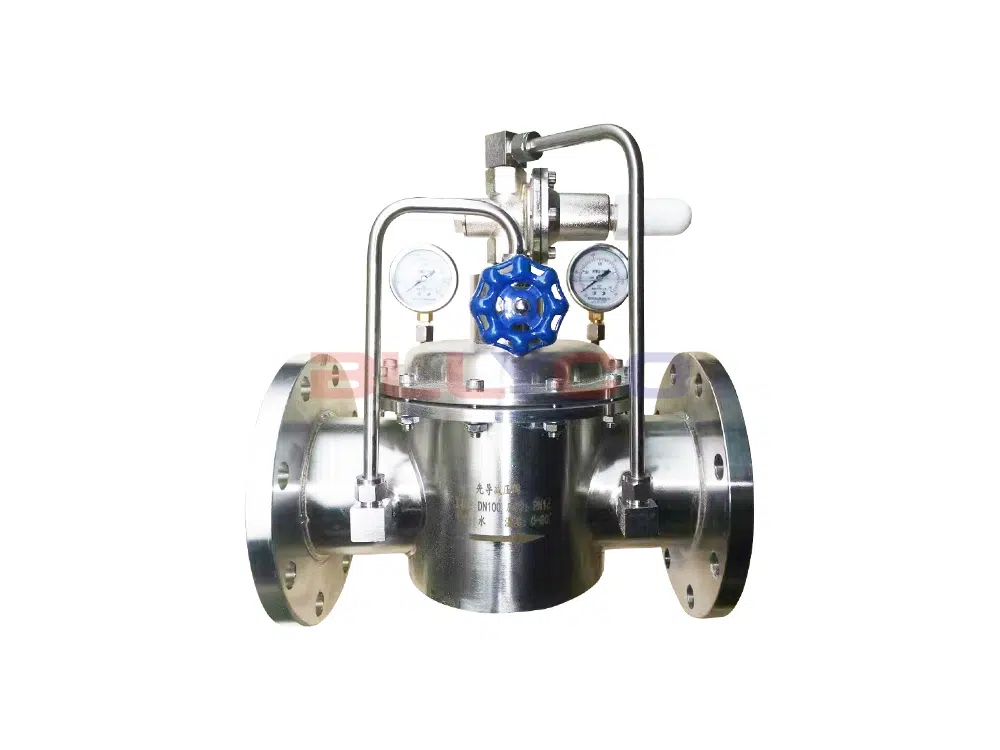

วาล์วลดความดันแบบควบคุมด้วยแรงดันนำร่อง ตัวเรือนสแตนเลสสตีล 304 200X-16P

วาล์วลดแรงดันปรับได้รุ่น 200X เป็นวาล์วควบคุมไฮดรอลิกที่มีประสิทธิภาพในการควบคุมและปรับแรงดันในท่อส่ง โดยใช้พลังงานของตัวกลางเองวาล์วลดความดันแบบปรับได้ 200X ใช้ในระบบ급น้ำภายในบ้าน, ระบบ급น้ำสำหรับดับเพลิง, และระบบ급น้ำอุตสาหกรรมอื่น ๆ โดยการปรับวาล์วลดความดันนำทาง, ความดันที่ทางออกของวาล์วหลักสามารถควบคุมได้ ความดันที่ทางออกจะไม่ถูกกระทบจากความเปลี่ยนแปลงของความดันที่ทางเข้าหรืออัตราการไหลที่ทางเข้า, ทำให้ความดันที่ทางออกคงที่และปลอดภัยที่ค่าที่ตั้งไว้ ค่าที่ตั้งไว้สามารถปรับได้ตามต้องการเพื่อให้ได้การลดความดันตามที่ต้องการ วาล์วชนิดนี้ให้การลดความดันที่แม่นยำ, ประสิทธิภาพที่เสถียร, ความปลอดภัยและความน่าเชื่อถือ, การติดตั้งที่สะดวก, และอายุการใช้งานที่ยาวนาน

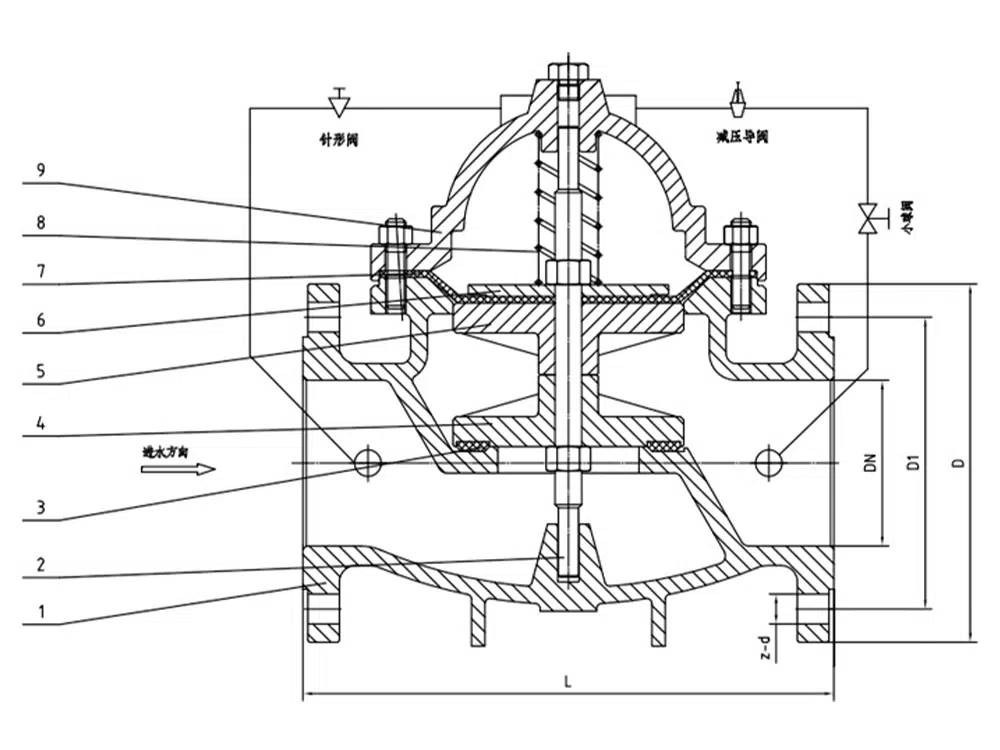

ลักษณะโครงสร้างและการประยุกต์ใช้

วาล์วลดแรงดันแบบปรับได้ 200X ประกอบด้วยระบบท่อควบคุมไฮดรอลิกซึ่งประกอบด้วยวาล์วหลัก วาล์วนำ วาล์วเข็ม วาล์วลูกบอล ไมโครฟิลเตอร์ และเกจวัดแรงดัน เมื่อตั้งค่าแรงดันขาออกแล้ว ระบบจะรักษาแรงดันขาออกให้คงที่โดยอัตโนมัติ ผลิตภัณฑ์นี้ใช้การควบคุมวาล์วนำแบบอัตโนมัติ โดยไม่ต้องใช้อุปกรณ์หรือแหล่งพลังงานเพิ่มเติม ผลิตภัณฑ์นี้มีการบำรุงรักษาที่ง่ายดาย มีความแม่นยำในการควบคุมแรงดันสูง มีผลกระทบจากแรงดันขาเข้าและอัตราการไหลน้อยที่สุด และมีการลดแรงดันและการรักษาแรงดันที่เชื่อถือได้ชุดวาล์วนี้มีการใช้งานอย่างแพร่หลายในระบบเครือข่ายการจ่ายน้ำสำหรับอาคารสูง, พื้นที่อยู่อาศัย, และโครงการจ่ายน้ำประปาของเทศบาล.

หลักการการทำงาน

เมื่อมีการจ่ายน้ำเข้าสู่ตัววาล์วจากด้านทางเข้า น้ำจะไหลผ่านวาล์วเข็มเข้าสู่ห้องควบคุมหลักของวาล์วหลัก แรงดันที่ทางออกจะกระทำต่อวาล์วควบคุมผ่านท่อ เมื่อแรงดันที่ทางออกสูงกว่าค่าที่ตั้งไว้ของสปริงวาล์วควบคุม วาล์วควบคุมจะปิด การระบายน้ำออกจากห้องควบคุมจะหยุดลง ทำให้แรงดันภายในห้องควบคุมหลักเพิ่มขึ้นและปิดวาล์วหลัก ส่งผลให้แรงดันที่ทางออกหยุดเพิ่มขึ้นเมื่อความดันที่ทางออกลดลงถึงค่าความดันที่ตั้งไว้ของสปริงวาล์วไพล็อต วาล์วไพล็อตจะเปิด ทำให้ห้องควบคุมระบายออกทางปลายทาง เมื่อปริมาณการไหลออกของระบบวาล์วไพล็อตเกินปริมาณการไหลเข้าของวาล์วเข็ม ความดันในห้องควบคุมวาล์วหลักจะลดลง ความดันที่ทางเข้ามีผลให้วาล์วหลักเปิด เมื่ออยู่ในสภาวะคงที่ ปริมาณการไหลเข้าและไหลออกสู่ห้องควบคุมจะเท่ากัน การเปิดของวาล์วหลักคงที่ และความดันที่ทางออกจะคงที่ ความดันที่ทางออกถูกตั้งโดยการปรับสปริงวาล์วไพล็อต

ข้อมูลจำเพาะของสินค้า

ขนาดอ้างอิงของผลิตภัณฑ์
