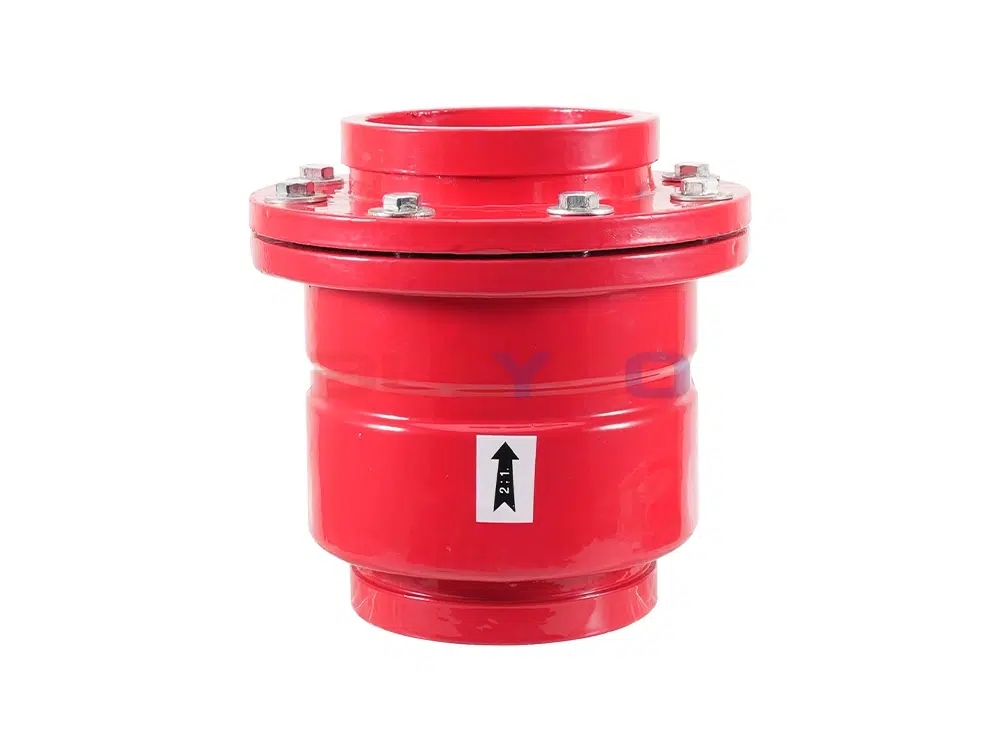

วาล์วลดความดันแบบคงที่ชนิดมีร่องเหล็กหล่อเหนียว YB83X-16Q

วาล์วลดความดันแบบอัตราส่วนคงที่ YB83X: ประเภทการเชื่อมต่อแบบหนีบ โครงสร้างลูกสูบ วัสดุพื้นผิวซีลของที่นั่งวาล์วเป็นยาง แรงดันใช้งานมาตรฐาน PN10 ถึง PN16 วาล์วลดความดันแบบอัตราส่วนประกอบด้วยตัววาล์ว, จุกเกลียวทางเข้า, ลูกสูบ, จุกเกลียวทางออก, โอริง, ปะเก็นซีล และส่วนประกอบอื่นๆวาล์วลดความดันแบบสัดส่วนมักถูกเลือกใช้เพื่อให้อัตราการไหลที่ออกแบบไว้อยู่ในช่วงเชิงเส้นของกราฟความสัมพันธ์ระหว่างความดันกับการไหล ซึ่งช่วยให้สามารถรักษาความสัมพันธ์แบบสัดส่วนระหว่างความดันขาออกและความดันขาเข้าได้ วาล์วเหล่านี้มีการออกแบบที่กะทัดรัดและนวัตกรรมใหม่ ทำให้สามารถทำงานได้อย่างราบรื่นพร้อมอัตราส่วนการลดความดันที่เสถียร สามารถลดความดันทั้งแบบไดนามิกและแบบสถิตได้อย่างมีประสิทธิภาพ เมื่อผลิตจากตัววาล์วและวัสดุแกนวาล์วที่ทำจากสแตนเลสสตีล วาล์วเหล่านี้เหมาะสำหรับการใช้งานกับน้ำสะอาดและก๊าซ

คุณสมบัติของสินค้า

วาล์วลดความดันแบบอัตราส่วนคงที่ YB83X คุณสมบัติ: การออกแบบที่สวยงาม, คุณภาพที่เชื่อถือได้, การควบคุมอัตราส่วนที่แม่นยำ, การทำงานที่ราบรื่น, ลดทั้งความดันไดนามิกและความดันสถิต วาล์วนี้ใช้ความแตกต่างของความดันที่เกิดจากพื้นที่หน้าตัดที่แตกต่างกันที่ปลายทั้งสองด้านของลูกสูบภายในเพื่อเปลี่ยนความดันปลายทาง ซึ่งทำให้สามารถลดความดันได้อัตราส่วนการลดแรงดันที่มีให้สำหรับวาล์วเหล่านี้ ได้แก่: (2:1) – (3:1) – (4:1) – (3:2) – (5:2) เป็นต้น นอกจากนี้ยังสามารถออกแบบวาล์วที่มีอัตราส่วนการลดแรงดันตามความต้องการเฉพาะของผู้ใช้ได้อีกด้วย

หลักการการทำงาน

เมื่อการใช้น้ำในเครือข่ายท่อส่งน้ำด้านล่างสิ้นสุดลง ความดันที่เพิ่มขึ้นที่ด้านหลังของลูกสูบจะทำให้ลูกสูบวาล์วลดความดันตามสัดส่วนสูญเสียสมดุลและเคลื่อนไปข้างหน้า ส่งผลให้วาล์วปิดลงเมื่อไม่มีการดึงน้ำออกจากเครือข่ายด้านท้าย วาล์วจะยังคงปิดอยู่โดยมีอัตราส่วนความดันคงที่ตลอดวาล์ว เมื่อมีการเปิดใช้งานหัวดับเพลิงหรือสปริงเกลอร์ที่ด้านท้าย ความดันด้านต้นจะสูงกว่าความดันด้านท้าย ทำให้ลูกสูบหดตัวและเปิดวาล์วลดความดันตามสัดส่วน ความดันในเครือข่ายด้านท้ายจะลดลงตามอัตราการไหลที่เพิ่มขึ้น (ตามเส้นโค้งลักษณะความดัน-การไหล) จนกระทั่งถึงจุดสมดุล ซึ่งลูกสูบจะหยุดการเคลื่อนที่วาล์วลดความดันแบบอัตราส่วนคงที่ YB83X ทำงานโดยการลดความดันโดยใช้พื้นที่หน้าตัดที่แตกต่างกันที่ปลายทั้งสองด้านของลูกสูบลอยภายในเพื่อสร้างแรงดันต่างระดับ ซึ่งส่งผลให้สภาวะความดันขาเข้าและขาออกเปลี่ยนแปลงไป

คุณสมบัติของสินค้า

• ใช้หลักการไฮดรอลิกสำหรับการควบคุมและการปรับ ตั้งค่าด้วยโครงสร้างที่เรียบง่าย
• อัตราส่วนการลดแรงดันที่แม่นยำ, ความสามารถในการไหลสูง
• ทั้งความดันไดนามิกและความดันสถิตถูกลดลง
• ทำงานได้อย่างราบรื่นโดยไม่มีเสียงหรือการสั่นสะเทือน ช่วยลดผลกระทบจากแรงกระแทกของน้ำ และปกป้องเครือข่ายท่อส่ง
• เหมาะสำหรับการติดตั้งในทุกมุม
• น้ำหนักเบา ขนาดกะทัดรัด ติดตั้งและบำรุงรักษาได้ง่าย

ข้อมูลจำเพาะของสินค้า

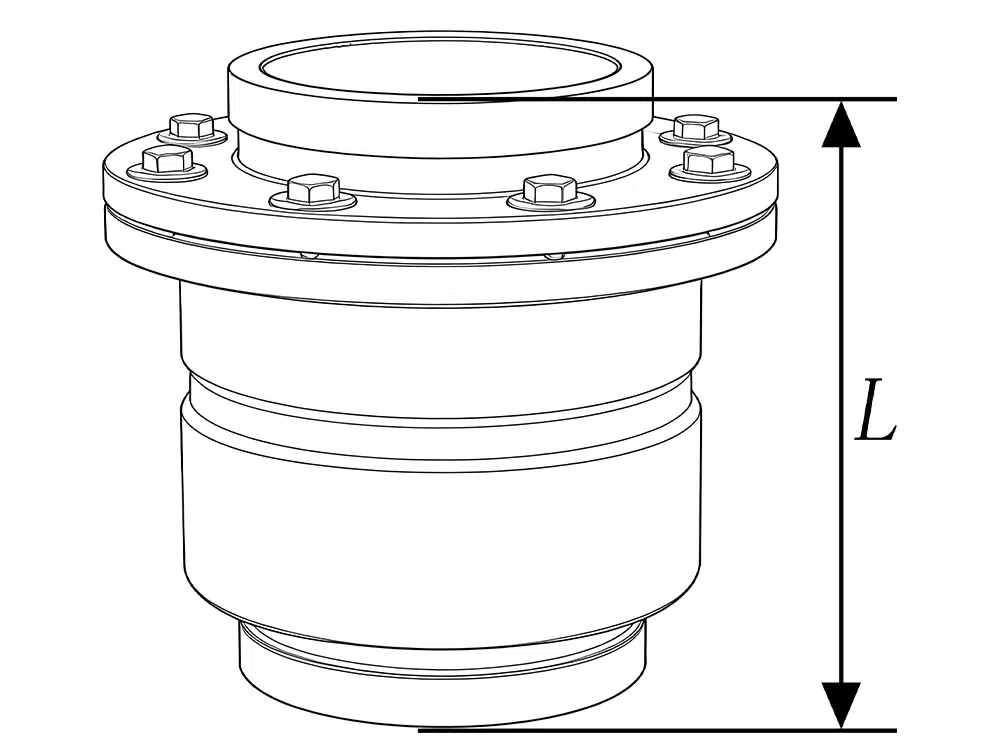

ขนาดอ้างอิงของผลิตภัณฑ์
