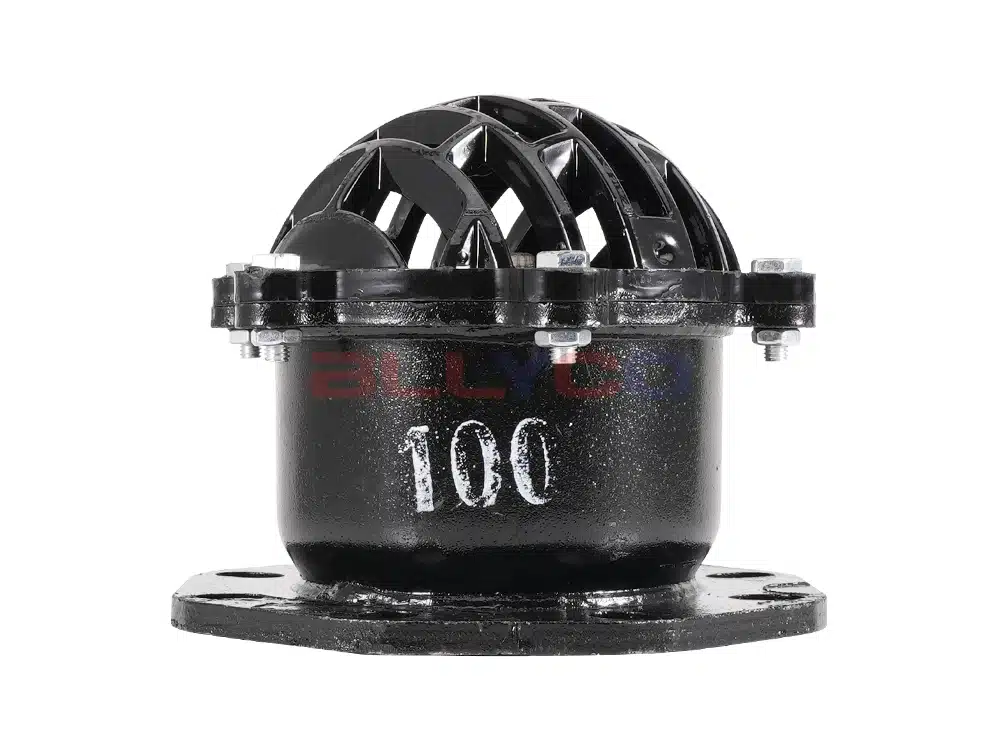

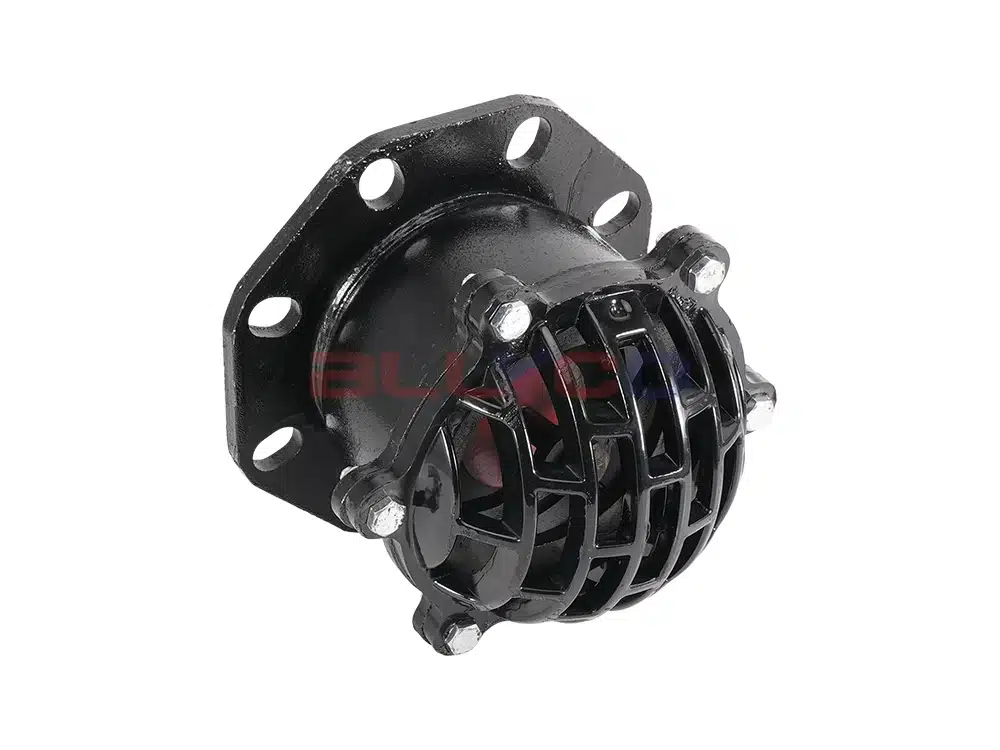

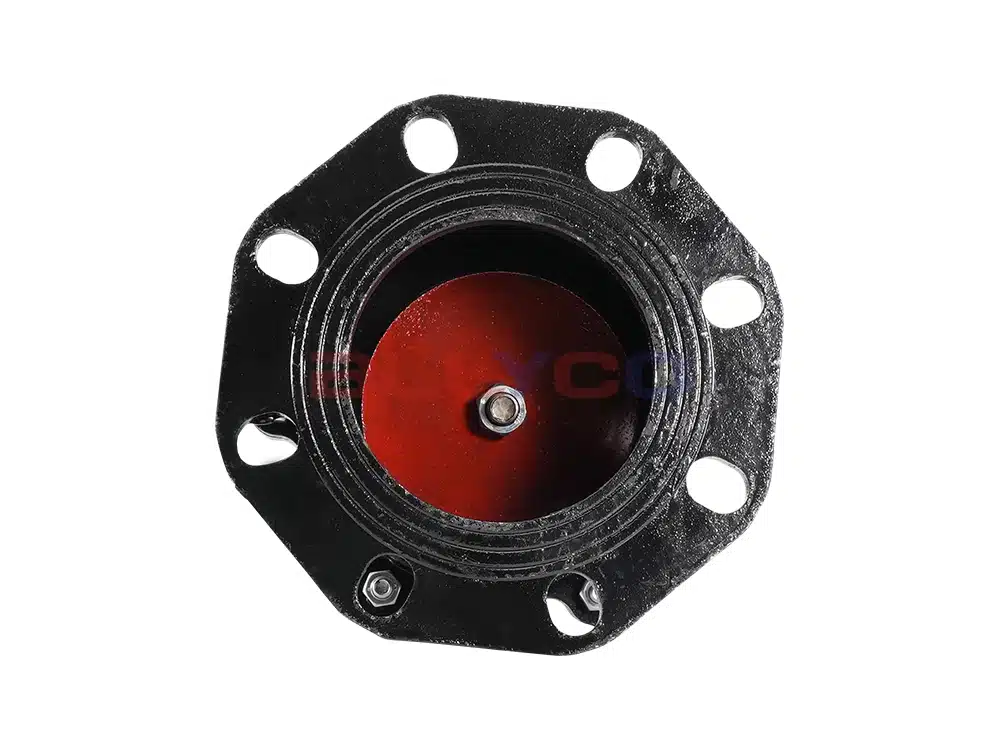

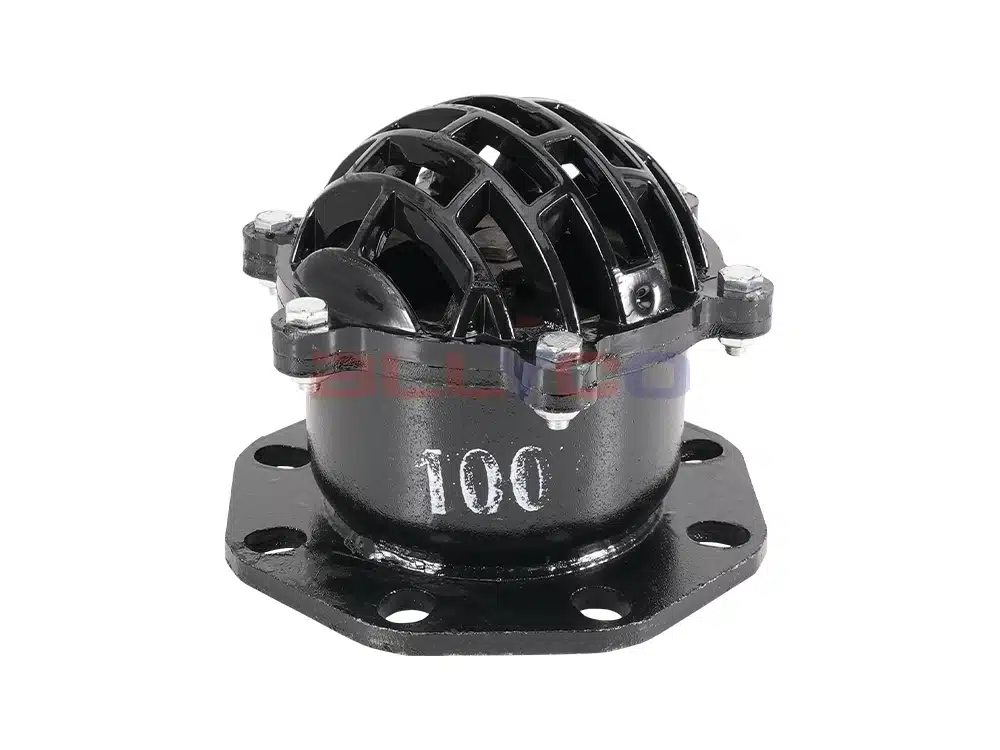

วาล์วเหล็กหล่อแบบมีหน้าแปลนด้านล่าง รุ่น H42X-6/10

รุ่นสินค้า

H42X-6/10

วัสดุของตัววาล์ว

เหล็กหล่อ

ความดันตามชื่อ

≤0.6/1.0 เมกะปาสคาล

สื่อที่ใช้ได้

น้ำ เป็นต้น

อุณหภูมิในการทำงาน

≤80°C

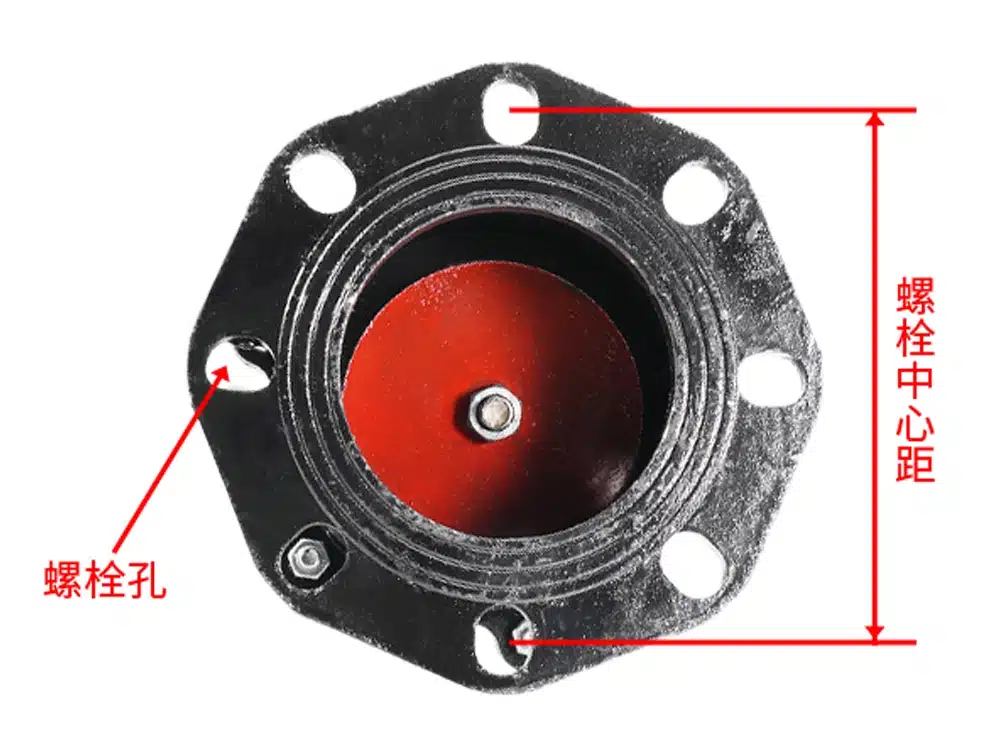

บอร์

ระยะห่างศูนย์กลางโบลต์

ขนาดเส้นผ่านศูนย์กลางรูสำหรับสลักเกลียว

จำนวนรูสำหรับน็อต

DN50

110 มิลลิเมตร

14 มิลลิเมตร

4

DN65

130 มิลลิเมตร

14 มิลลิเมตร

4

DN80

หนึ่งร้อยห้าสิบมิลลิเมตร

18 มิลลิเมตร

4

DN100

หนึ่งร้อยเจ็ดสิบมิลลิเมตร

18 มิลลิเมตร

4

DN125

200 มิลลิเมตร

18 มิลลิเมตร

8

DN150

225 มิลลิเมตร

18 มิลลิเมตร

8

DN200

280 มิลลิเมตร

18 มิลลิเมตร

8

DN250

335 มิลลิเมตร

18 มิลลิเมตร

12

DN300

395 มิลลิเมตร

23 มิลลิเมตร

12

บอร์

ระยะห่างศูนย์กลางโบลต์

ขนาดเส้นผ่านศูนย์กลางรูสำหรับสลักเกลียว

จำนวนรูสำหรับน็อต

DN50

125 มิลลิเมตร

18 มิลลิเมตร

4

DN65

หนึ่งร้อยสี่สิบห้า มิลลิเมตร

18 มิลลิเมตร

4

DN80

หนึ่งร้อยหกสิบมิลลิเมตร

18 มิลลิเมตร

4

DN100

หนึ่งร้อยแปดสิบมิลลิเมตร

18 มิลลิเมตร

8

DN125

210 มิลลิเมตร

18 มิลลิเมตร

8

DN150

240 มิลลิเมตร

23 มิลลิเมตร

8

DN200

295 มิลลิเมตร

23 มิลลิเมตร

8

DN250

350 มิลลิเมตร

23 มิลลิเมตร

12

DN300

400 มิลลิเมตร

23 มิลลิเมตร

12
