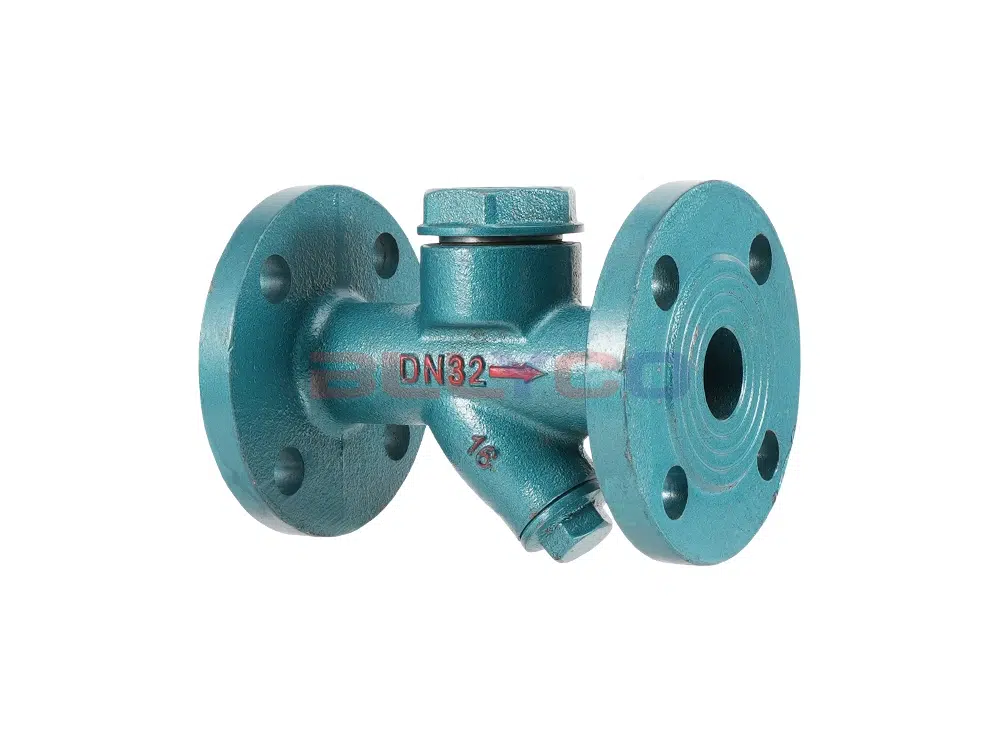

CS49H-16 ท่อดักไอน้ำแบบจานใช้สำหรับระบายน้ำควบแน่นออกจากท่อไอน้ำและอุปกรณ์ความร้อนโดยอัตโนมัติ เพื่อให้การไหลเป็นไปอย่างราบรื่นและเพิ่มประสิทธิภาพทางความร้อน มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมปิโตรเลียม เคมีภัณฑ์ การแปรรูปอาหาร การพิมพ์และย้อมผ้า สิ่งทอ และเภสัชกรรม
คุณสมบัติของสินค้า
- โครงสร้างเรียบง่าย ขนาดกะทัดรัด น้ำหนักเบา
- เหมาะสำหรับแรงดันการทำงานที่หลากหลาย
- ติดตั้งง่าย ไม่มีข้อจำกัดด้านสถานที่
ข้อมูลจำเพาะของสินค้า
รุ่นสินค้า | CS49H-16 |
วัสดุของตัววาล์ว | เหล็กหล่อ |
ความดันตามชื่อ | ≤1.6 เมกะปาสคาล |
สื่อที่ใช้ได้ | ไอน้ำ, น้ำกลั่น, เป็นต้น |
อุณหภูมิในการทำงาน | ≤200°C |

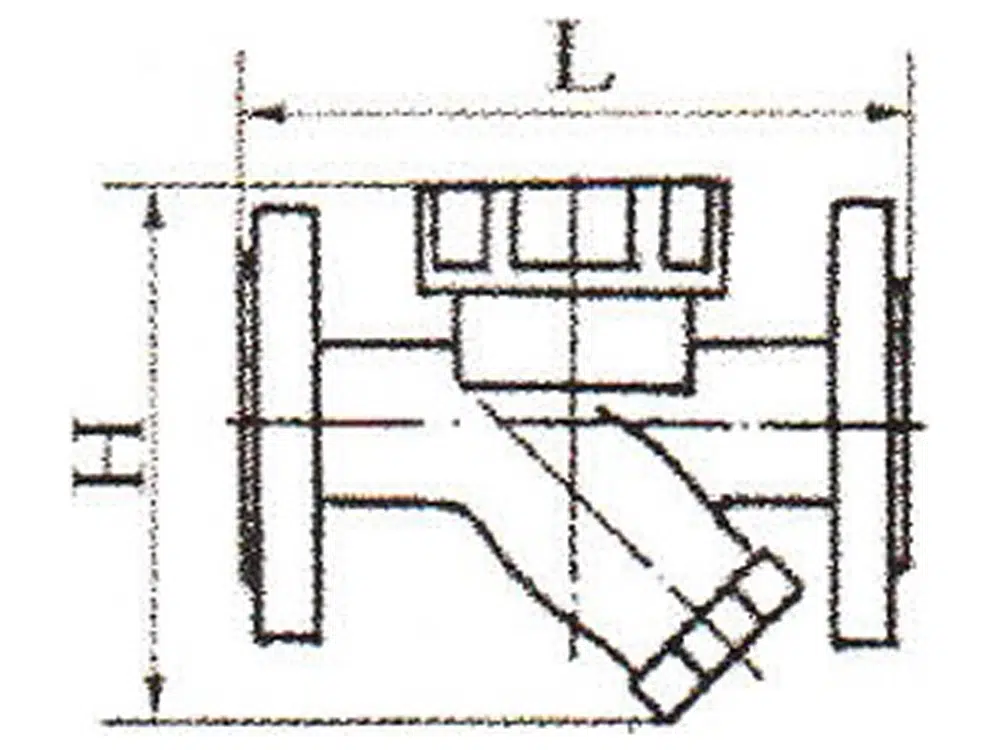

ขนาดอ้างอิงของผลิตภัณฑ์
บอร์ | L | H |
DN15 | 150 | 125 |
DN20 | 150 | 128 |
DN25 | 160 | 132 |
DN32 | 180 | 153 |
DN40 | 230 | 165 |
DN50 | 230 | 170 |
DN65 | 230 | 180 |
เครื่องวัดระดับน้ำทิ้งคอนเดนเสทแบบต่อเนื่อง หน่วย: กิโลกรัมต่อชั่วโมง (กก./ชม.)
ความดันต่างทำงาน (เมกะปาสคาล) | 0.03 | 0.06 | 0.1 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.2 | 1.4 | 1.6 |
DN15 | 183 | 220 | 253 | 300 | 385 | 450 | 510 | 570 | 630 | 690 | 740 |
DN20/25 | 250 | 300 | 380 | 500 | 600 | 710 | 770 | 830 | 890 | 950 | 1000 |
DN32/40/50 | 300 | 350 | 500 | 600 | 780 | 900 | 1000 | 1080 | 1120 | 1160 | 1200 |
DN32/40/50 | 450 | 580 | 690 | 870 | 1100 | 1270 | 1400 | 1500 | 1600 | 1760 | 1800 |
DN65/80/100 | 570 | 680 | 750 | 950 | 1300 | 1470 | 1600 | 1700 | 1800 | 1900 | 2000 |
