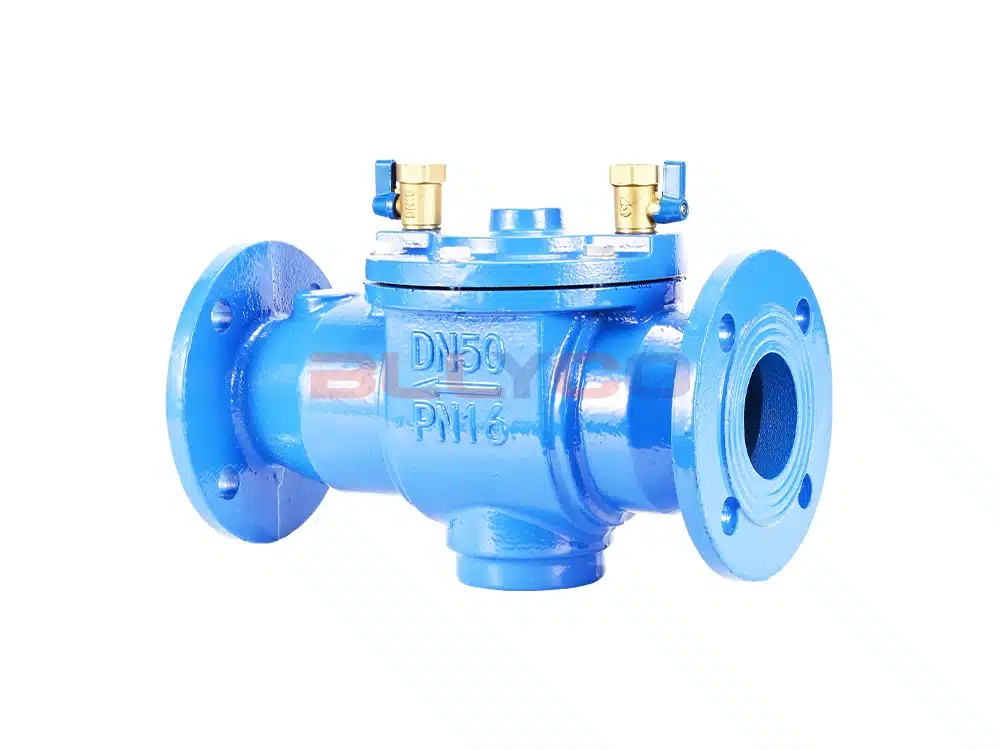

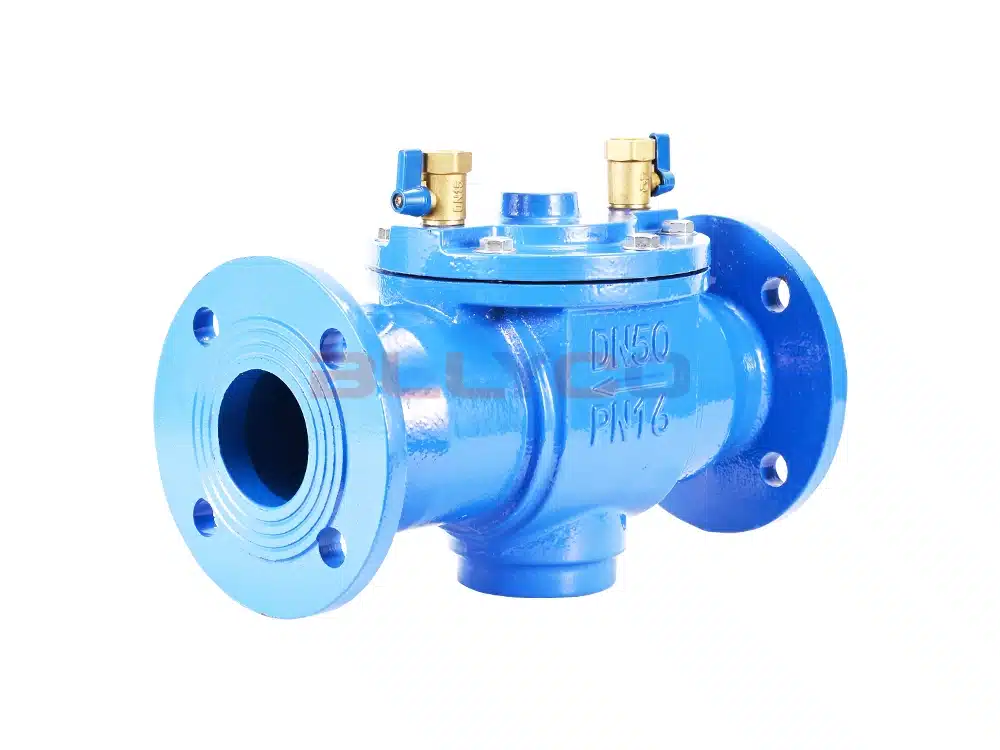

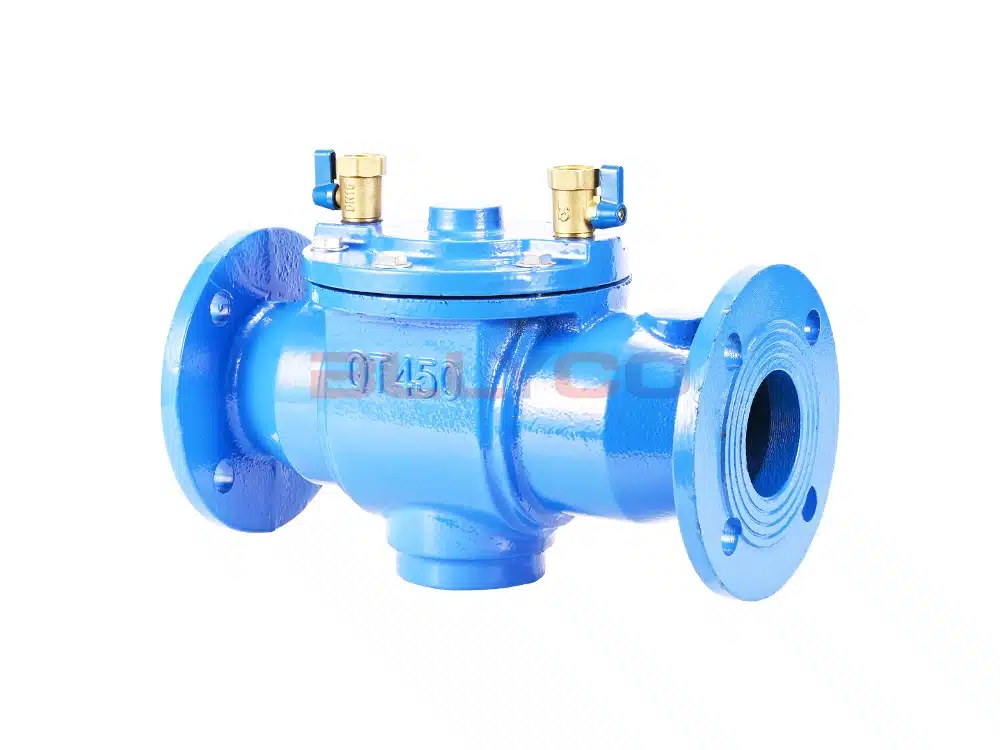

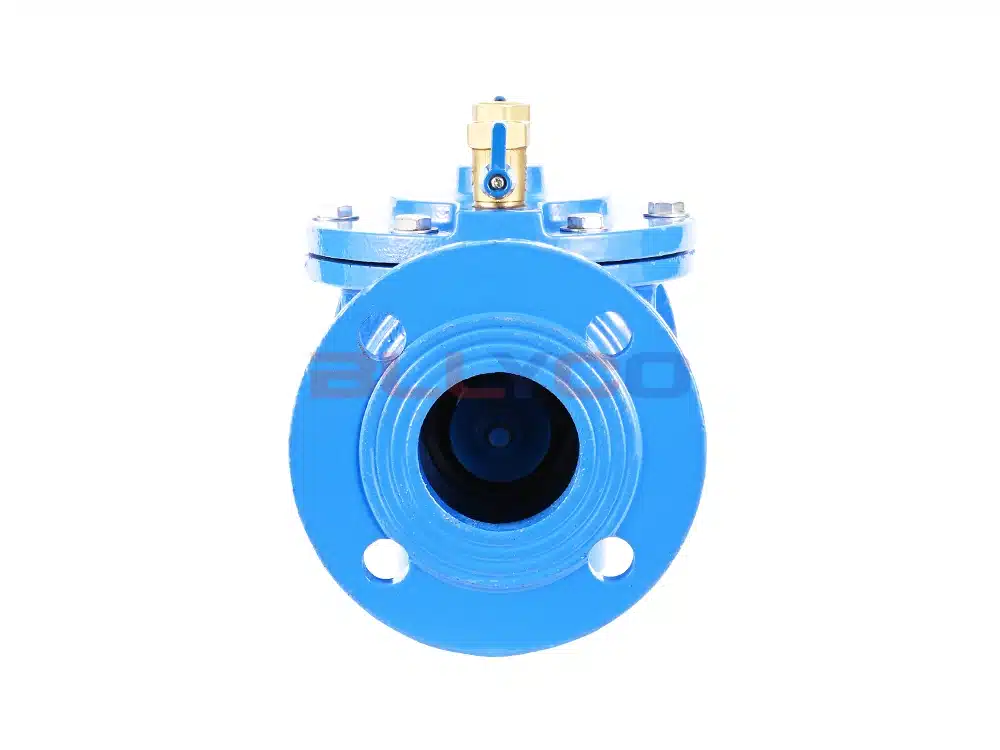

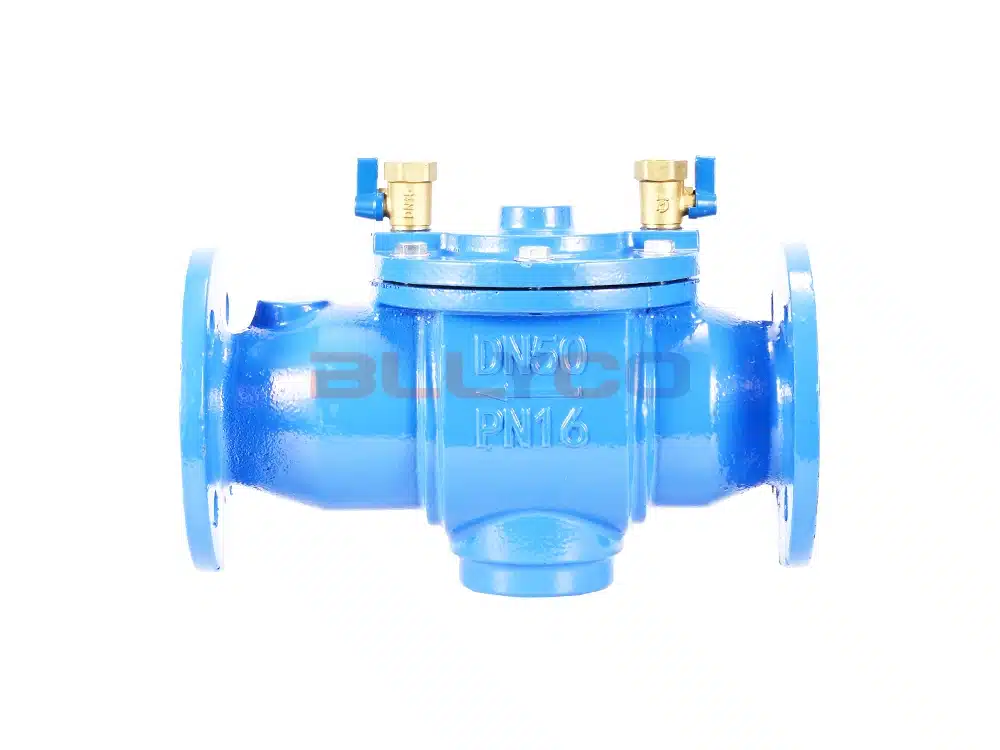

อุปกรณ์ป้องกันการไหลย้อนกลับเหล็กหล่อเหนียว DF41X-16Q

ตัวป้องกันการไหลย้อนกลับคือชุดควบคุมไฮดรอลิกที่จำกัดการไหลของน้ำภายในท่อให้ไปในทิศทางเดียวอย่างเคร่งครัด หน้าที่ของมันคือการป้องกันการไหลย้อนกลับของสื่อภายในท่อภายใต้เงื่อนไขการทำงานใด ๆ ก็ตาม ซึ่งทำให้บรรลุวัตถุประสงค์ในการป้องกันการปนเปื้อนจากการไหลย้อนกลับ

คุณสมบัติของสินค้า

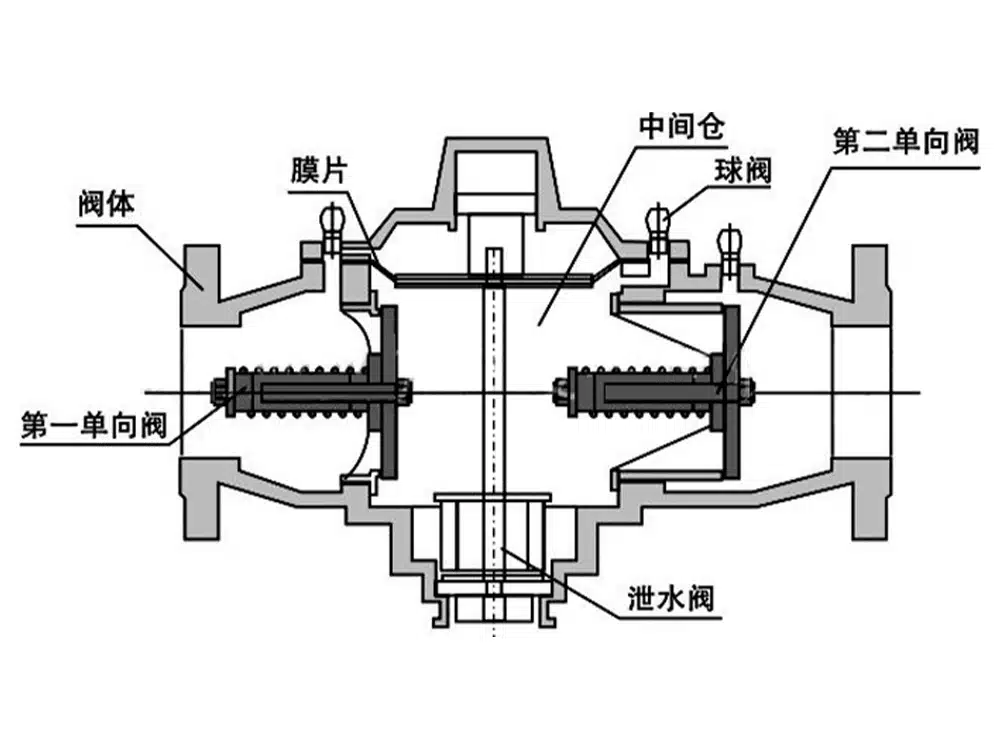

ตัวป้องกันการไหลย้อนทำงานตามหลักการที่ว่าเมื่อมีสื่อไหลผ่านวาล์วตรวจสอบทางเข้า จะเกิดการลดแรงดันเนื่องจากแรงต้านทางกลและการสูญเสียความสูงจากการล้น ซึ่งจะทำให้แรงดันที่ทางเข้าสูงกว่าแรงดันภายในห้องวาล์วระบาย แรงดันเหนือไดอะแฟรมของวาล์วระบายจะเท่ากับแรงดันที่ทางเข้าแรงดันนี้สูงกว่าทั้งแรงดันในห้องวาล์วปล่อยและแรงต้านของสปริง ทำให้วาล์วปิดอยู่และรักษาการไหลตามปกติ เมื่อความแตกต่างของแรงดันระหว่างทางเข้าและห้องวาล์วปล่อยต่ำกว่า 0.02 MPa สื่อจะถึงสภาวะวิกฤตสำหรับการไหลย้อนกลับณ จุดนี้ แรงดันเหนือไดอะแฟรมของวาล์วระบายจะต่ำกว่าแรงดันรวมภายในห้องวาล์วระบายและแรงดันของสปริง ส่งผลให้วาล์วระบายเปิดโดยอัตโนมัติเพื่อระบายสื่อที่ไหลย้อนกลับออกจากท่อ ในขณะเดียวกัน อากาศปริมาณมากจะเข้าสู่ห้องวาล์ว ก่อให้เกิดชั้นอากาศที่ป้องกันไม่ให้สื่อไหลย้อนกลับเพิ่มเติม เมื่อความแตกต่างของแรงดันเกิน 0.02 MPa วาล์วระบายจะปิดโดยอัตโนมัติ

ข้อมูลจำเพาะของสินค้า

ขนาดอ้างอิงของผลิตภัณฑ์
