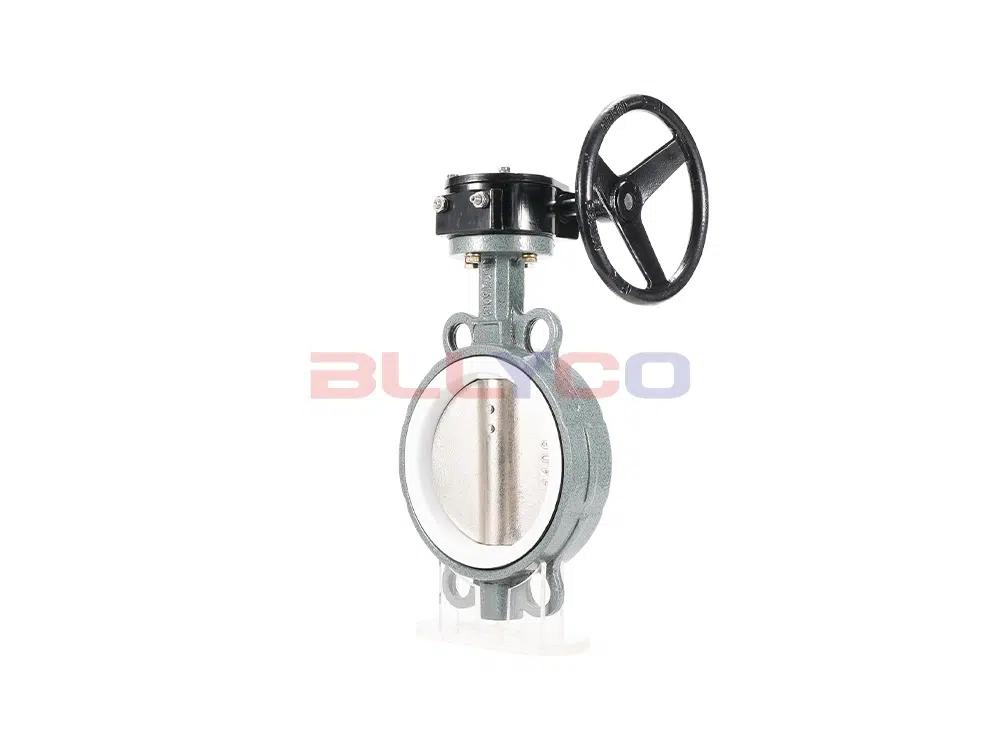

A válvula borboleta de PTFE de grampo de topo D371F-16C é um tipo de válvula borboleta de grampo de topo turbo, usada principalmente para o sistema de abastecimento e drenagem de água. Com estrutura compacta, interruptor de giro de 90°, fácil operação, vedação confiável e longa vida útil, é amplamente utilizada no abastecimento de água e drenagem de usinas de água, usinas de energia, siderúrgicas, fabricação de papel, indústria química, serviços de bufê e outros sistemas, principalmente para funções de regulagem e fechamento.
Recursos do produto
- Estrutura compacta: o uso do design de fixação faz com que toda a estrutura da válvula seja compacta, ocupe pouco espaço e seja fácil de instalar e manter.
- Desempenho de vedação confiável: a válvula borboleta adota material de vedação macio, o que garante uma boa vedação da válvula no estado fechado e evita efetivamente o vazamento de fluido.
- Ângulo de rotação flexível: a válvula borboleta tem um ângulo de rotação de 0°-90°, que pode ser ajustado com precisão de acordo com a necessidade de obter um controle flexível da taxa de fluxo.
Parâmetro do produto
Modelo do produto | D371F-16C |
Material do corpo da válvula | aço fundido |
Material da placa da válvula | Aço inoxidável 304 |
Material do revestimento de borracha | PTFE politetrafluoroetileno |
Pressão nominal | ≤1,6Mpa |
Mídia aplicável | Água, gás, óleo, etc. |
Temperatura aplicável | ≤150°C |

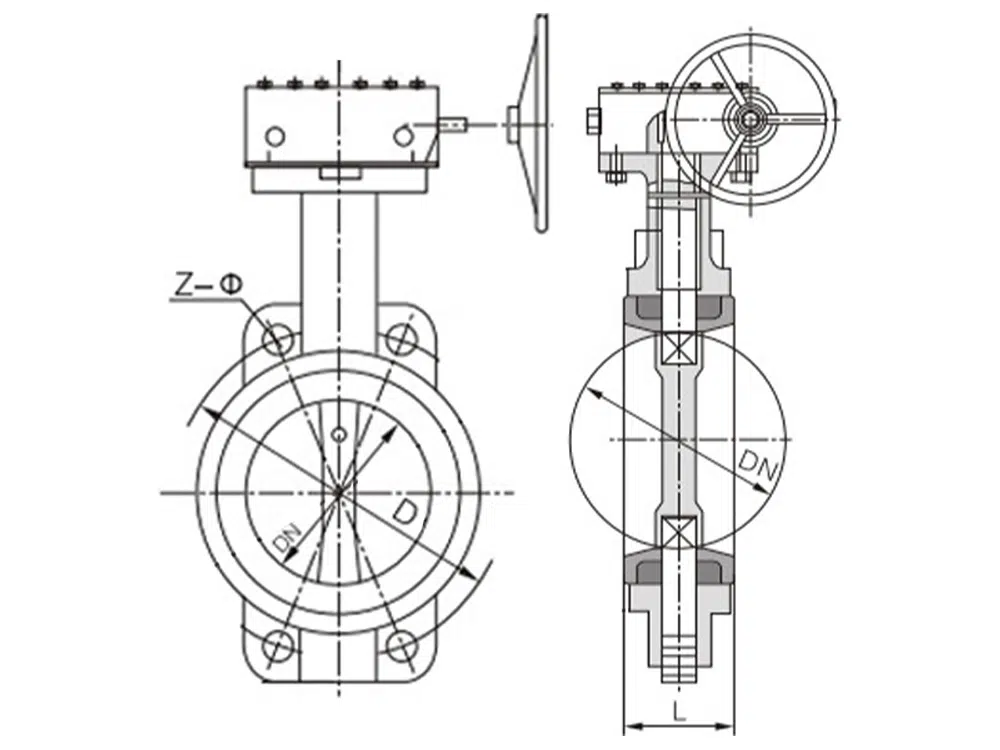

Referência de tamanho do produto
DN | L | D | Z-d |
50 | 42 | 125 | 4-23 |
65 | 44.7 | 145 | 4-26.5 |
80 | 45.2 | 160 | 8-18 |
100 | 52.1 | 180 | 4-24.5 |
125 | 54.4 | 210 | 4-23 |
150 | 55.8 | 240 | 4-25 |
200 | 60.6 | 295 | 4-25 |
250 | 65.6 | 355 | 4-29 |
300 | 76.9 | 410 | 4-29 |
350 | 76.5 | 470 | 4-30 |
400 | 86.5 | 525 | 4-30 |
450 | 105.6 | 585 | 4-30 |
500 | 131.8 | 650 | 4-33 |
600 | 152 | 770 | 4-36 |
