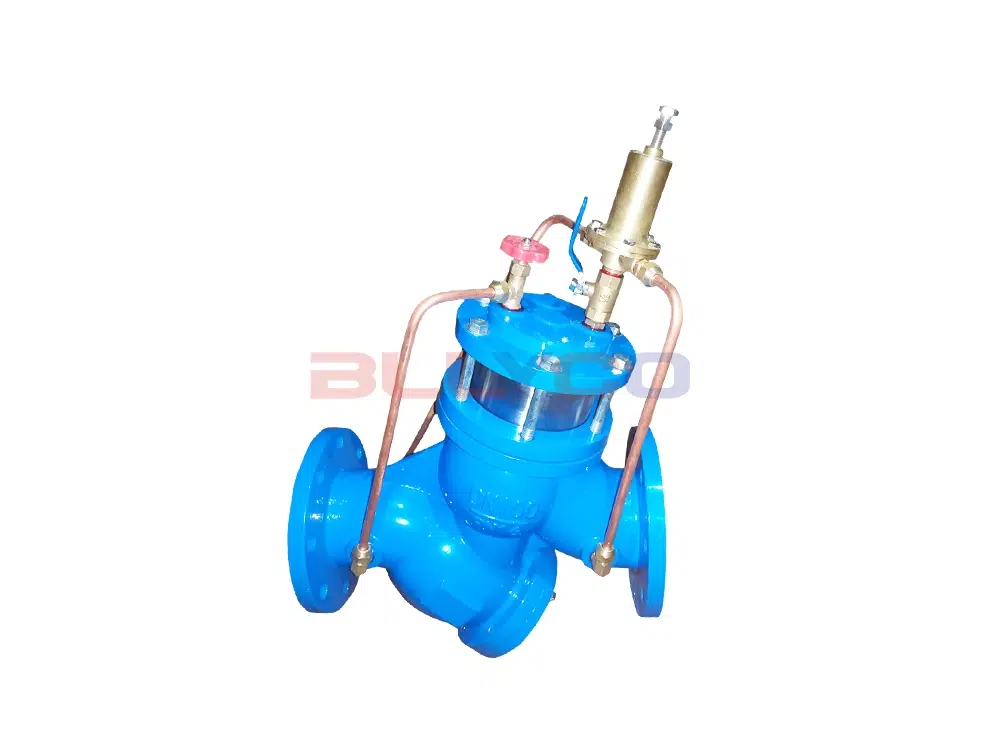

Válvula de alívio de segurança de pistão de filtro de ferro dúctil YQ98002-16Q

A válvula de alívio de segurança do tipo pistão com filtro YQ98002 é instalada em prédios altos, sistema de abastecimento de água para combate a incêndio e outras tubulações do sistema de abastecimento de água. Quando a pressão na tubulação de abastecimento de água excede a pressão de ajuste da válvula de alívio, a válvula de alívio se abre automaticamente para aliviar rapidamente a pressão e proteger a segurança da tubulação, mas também como uma válvula de alívio de pressão, para proteger a pressão de abastecimento de água a montante da válvula principal. A válvula de alívio de segurança do tipo pistão com filtro YQ98002 pode manter com precisão a pressão de segurança constante; quando houver sobrepressão, a válvula de alívio se abrirá rapidamente e aliviará a pressão a tempo; a válvula de alívio de segurança do tipo pistão com filtro YQ98002 pode fechar de forma suave e confiável, eliminando a pressão pós-choque.

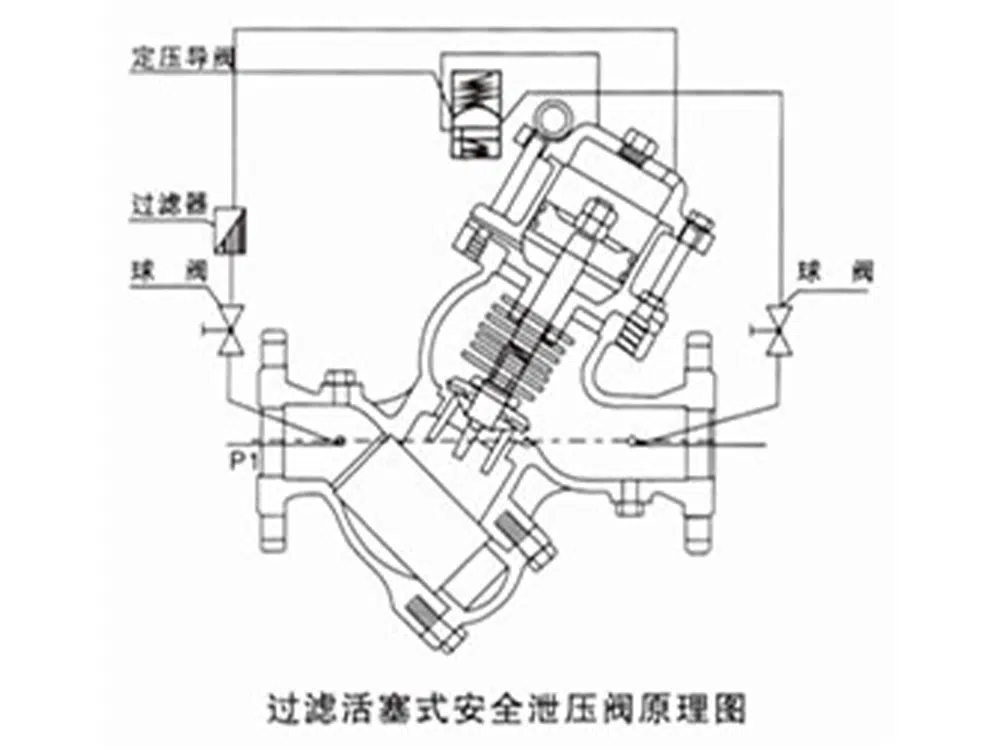

princípio estrutural

A pressão ascendente P1 entra na parte superior da câmara de controle do pistão por meio da válvula piloto de ajuste de pressão e do tubo de controle; em seguida, é conduzida para a saída por meio da válvula piloto de ajuste de pressão. O ajuste do parafuso de ajuste da válvula piloto de posicionamento pode definir sua pressão de abertura; quando a pressão excede o valor definido, a válvula piloto de pressão fixa se abre e a válvula principal também se abre, de modo a liberar a pressão do sistema e garantir a segurança do sistema. Para realizar a função de alívio de pressão de segurança.

Características de desempenho

• A pressão de ajuste é precisa, pode ser estável por um longo período e, quando a pressão excessiva é aliviada rapidamente.
• A vedação macia elástica garante uma água confiável e sem gotejamento.
• Cavidade da válvula de corpo largo em forma de Y, pequena resistência ao fluxo, forte resistência à cavitação, sem ruído.
• Acionamento por pistão, suave e confiável.
• Pode ser montado em qualquer ângulo.
• As superfícies internas e externas são pulverizadas com revestimentos ecologicamente corretos para assegurar que o produto garanta a resistência à corrosão e a segurança do produto.

Áreas de aplicação

Essa válvula é amplamente utilizada em tubulações de água de abastecimento e drenagem, combate a incêndios, usinas de energia e outros setores, que podem responder rapidamente às flutuações de pressão e descarregar rapidamente para evitar danos às tubulações e aos equipamentos devido ao aumento acentuado da pressão.

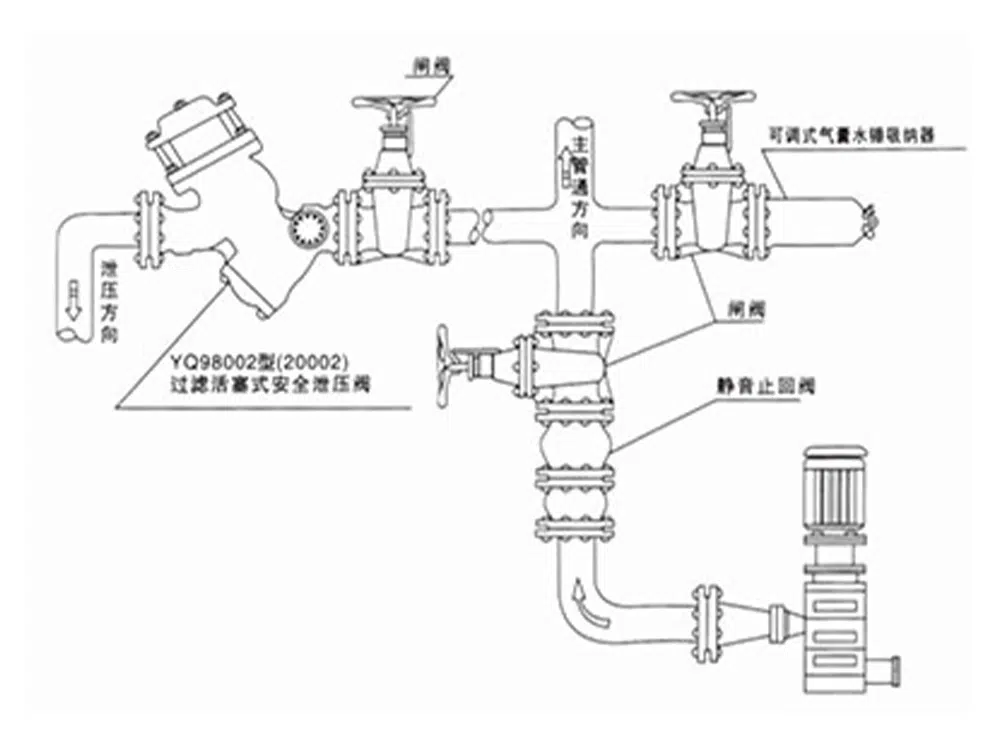

Diagrama de instalação

Parâmetro do produto

Referência de tamanho do produto
