不锈钢法兰底阀又叫水泵底阀，是一种节约能源的阀门，一般安装在水泵水下吸管的底端限制水泵管内液体返回水源，起着只进不出的功能。阀盖有很多个进水口和加强筋起到了不易堵塞，主要的作用是安装在水泵底部防止水的倒流。
应用范围
该底阀设计合理，制造工艺先进，安装、使用、检修方便。并具有摩擦阻力小，使用寿命长，节能等优点。广泛适用于石化、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套设施。
产品参数
产品型号 | H42W-16P |
阀体材质 | 304不锈钢 |
公称压力 | ≤1.6Mpa |
适用介质 | 水等 |
适用温度 | ≤80℃ |

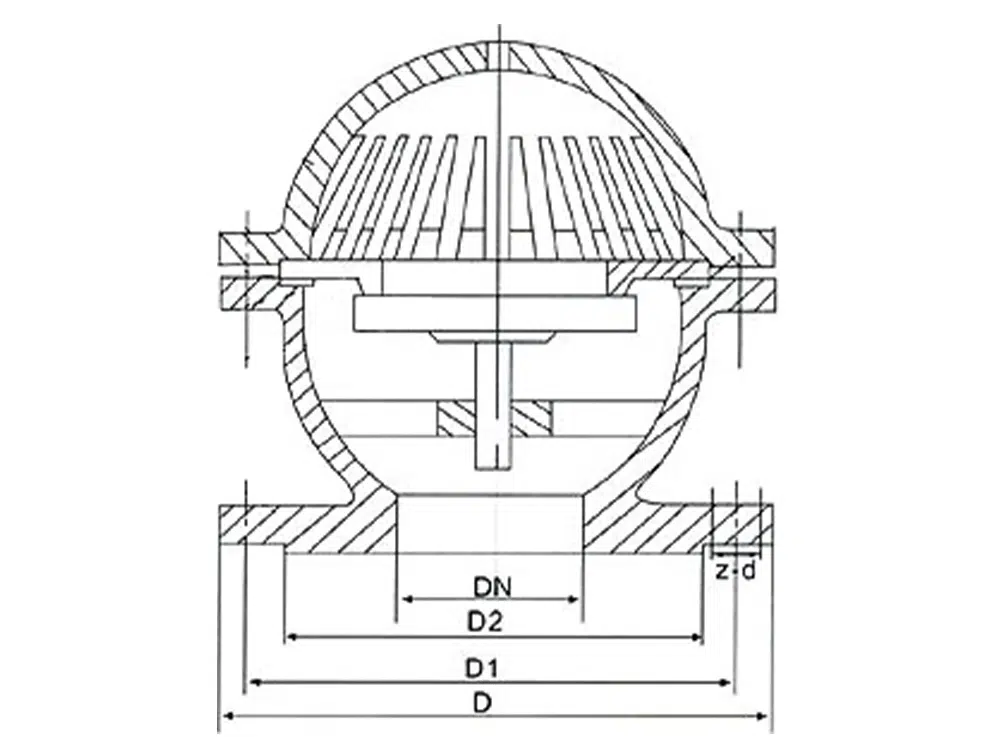

产品尺寸参考
通径 | D | D1 | D2 | z-d |
DN40 | 140 | 110 | 50 | 4-18 |
DN50 | 155 | 125 | 59 | 4-18 |
DN65 | 175 | 145 | 78 | 4-18 |
DN80 | 190 | 160 | 91 | 8-18 |
DN100 | 210 | 180 | 110 | 8-18 |
DN125 | 240 | 210 | 135 | 8-18 |
DN150 | 275 | 240 | 161 | 8-23 |
DN200 | 330 | 295 | 222 | 12-23 |
DN250 | 398 | 355 | 276 | 12-25 |
DN300 | 453 | 410 | 328 | 12-25 |
