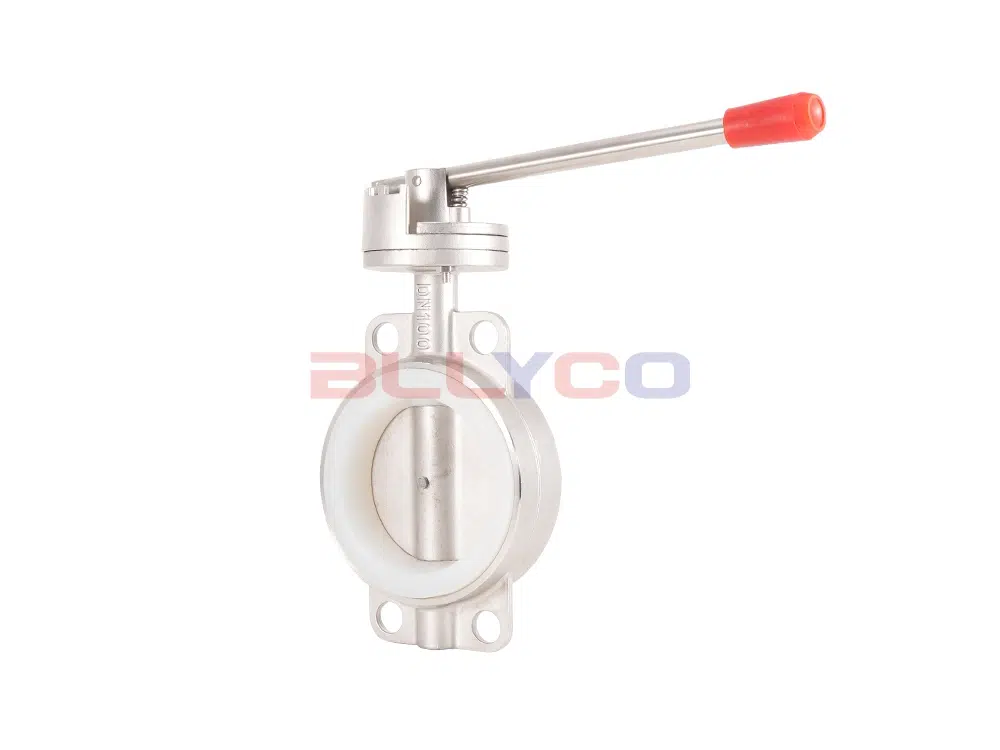

D71F-10P压杆式手柄对夹蝶阀密封圈采用四氟橡胶材质，主要用于有轻微腐蚀性介质，温度≤150℃，适用于热水、污水、轻微腐蚀性液体、酸碱物介质等。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°～90°之间，旋转到90°时，阀门则呈全开状态。广泛适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
Характеристики товара
- Небольшой и легкий, легко демонтируется и обслуживается, может быть установлен в любом положении.
- Простая и компактная конструкция, быстрое открытие и закрытие с поворотом на 90°.
- Низкий рабочий момент, экономия труда и малый вес.
- Характеристики потока имеют тенденцию к прямолинейности, хорошие показатели регулирования.
- Количество испытаний на открытие и закрытие достигает десятков тысяч раз, что обеспечивает длительный срок службы.
- Достижение полной герметичности при нулевой утечке газа.
Параметры продукта
Модель продукта | D71F-10P |
Материал корпуса клапана | 304 нержавеющая сталь |
Материал клапанной пластины | 304 нержавеющая сталь |
Материал резиновой подкладки | Политетрафторэтилен PTFE |
Номинальное давление | ≤1.0Mpa |
Применяемая среда | Вода, газ, нефть и т.д. |
Применяемая температура | ≤150°C |
Справочник размеров изделий
проезжая часть | L | A | B | ∅D1 | N-∅L |
DN40 | 43 | 198 | 136 | 110 | 4-18 |
DN50 | 45 | 198 | 136 | 125 | 4-18 |
DN65 | 48 | 216 | 144 | 145 | 4-18 |
DN80 | 48 | 240 | 151 | 160 | 8-18 |
DN100 | 52 | 270 | 167 | 180 | 8-18 |
DN125 | 56 | 300 | 185 | 210 | 8-18 |
DN150 | 57 | 340 | 209 | 240 | 8-22 |
DN200 | 64 | 390 | 235 | 295 | 8-22 |
