D641F-16Q пневматический фланцевый PTFE поворотный клапан имеет надежную производительность, простую поддержку, большую пропускную способность, особенно подходит для среды вязкой, содержащей частицы, волокнистой природы повода. Подходит для температуры ≤ 150 ℃, таких как текстильная, бумажная, пищевая, медицинская, химическая промышленность, нефть, электроэнергия, водоснабжение и водоотведение, газ и другие трубопроводы для регулирования потока и перехвата роли среды.
Характеристики товара
- Инновационный и рациональный дизайн, легкая конструкция, быстрое открывание и закрывание.
- Низкий рабочий крутящий момент, простота в эксплуатации, легкость и маневренность.
- Может быть установлен в любом положении, что облегчает техническое обслуживание.
- Уплотнения являются сменными и обеспечивают надежное двунаправленное уплотнение без утечек.
Параметры продукта
Модель продукта | D641F-16Q |
Материал корпуса клапана | ковкий чугун |
Материал клапанной пластины | 304 нержавеющая сталь |
Материал резиновой подкладки | Политетрафторэтилен PTFE |
Материал цилиндра | алюминий |
Тип цилиндра | AT двойного действия |
Номинальное давление | ≤1.6Mpa |
Применяемая среда | Вода, газ, нефть и т.д. |
Применяемая температура | ≤150°C |

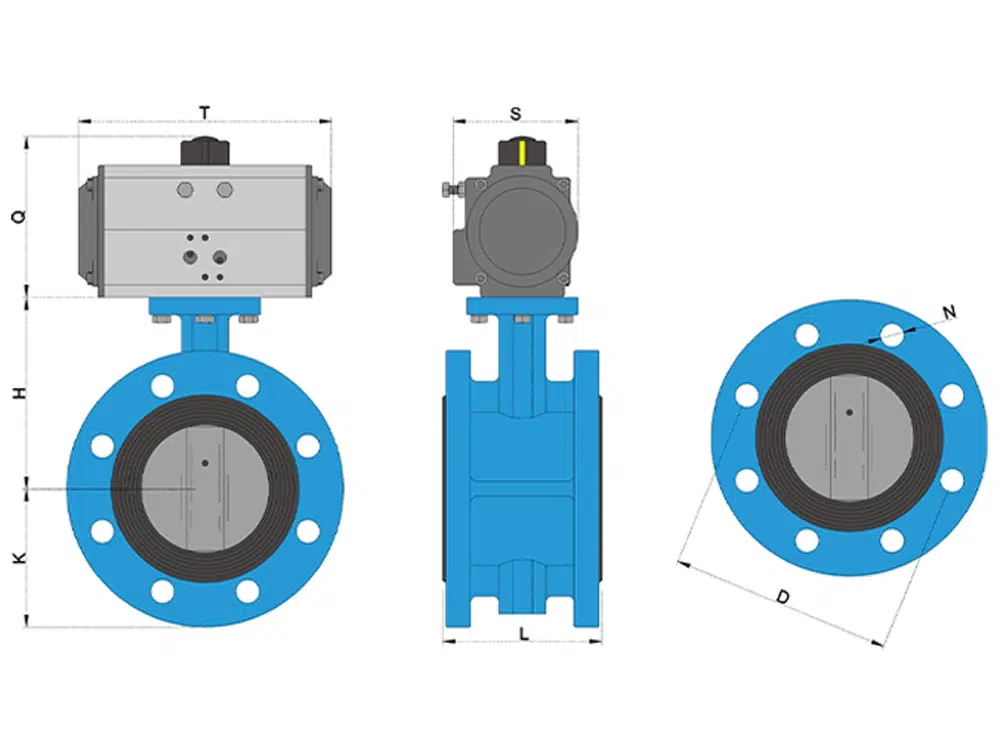

Справочник размеров изделий
проезжая часть | L | T | H | S | Q | K | D | n-d |
DN50 | 108 | 147 | 130 | 71.5 | 92 | 83 | 125 | 4-18 |
DN65 | 112 | 168 | 140 | 83 | 108 | 93 | 145 | 4-18 |
DN80 | 114 | 186 | 150 | 95 | 119.5 | 100 | 160 | 8-18 |
DN100 | 127 | 212 | 165 | 103 | 128.7 | 110 | 180 | 8-18 |
DN125 | 140 | 262 | 180 | 108.5 | 136.5 | 123 | 210 | 8-18 |
DN150 | 140 | 268 | 200 | 121.5 | 153 | 143 | 240 | 8-22 |
DN200 | 152 | 301 | 230 | 142 | 185 | 171 | 295 | 12-22 |
DN250 | 165 | 390 | 270 | 152 | 202 | 203 | 355 | 12-26 |
DN300 | 178 | 458 | 320 | 174 | 227 | 230 | 410 | 12-26 |
DN350 | 190 | 534 | 350 | 206 | 260 | 260 | 470 | 16-26 |
DN400 | 216 | 538 | 390 | 226 | 285 | 285 | 525 | 16-30 |
