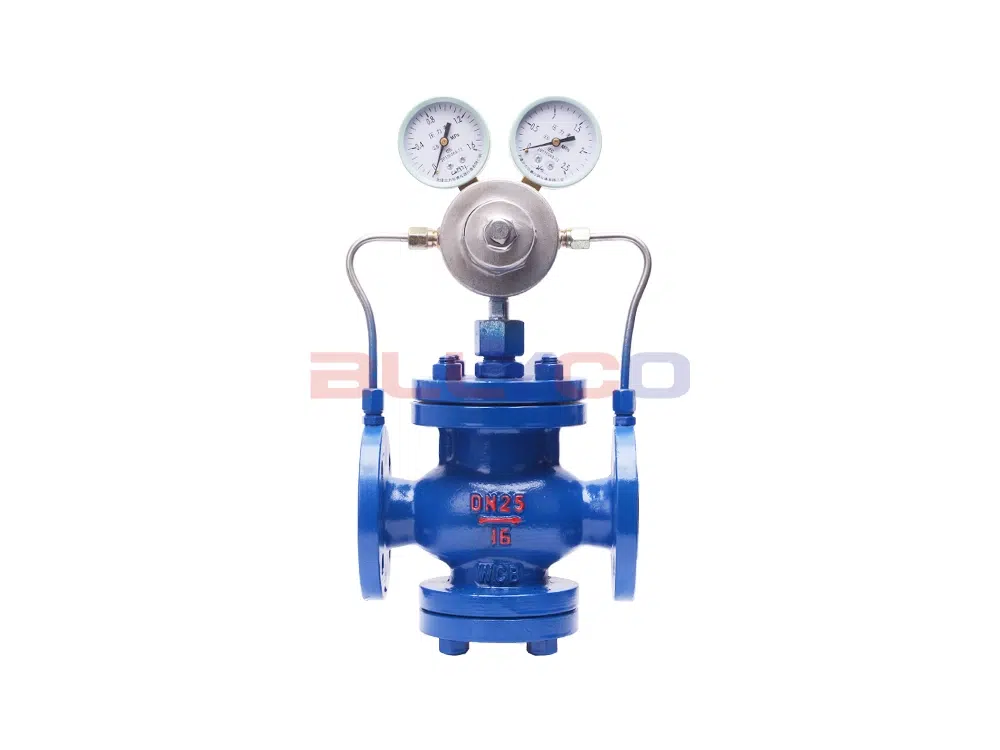

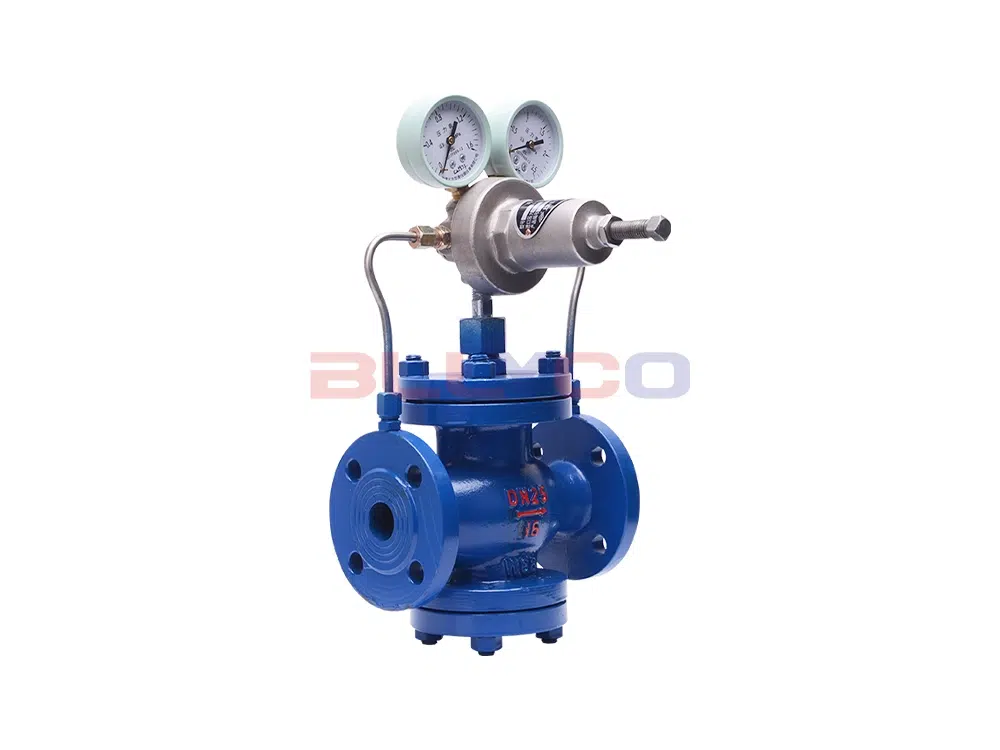

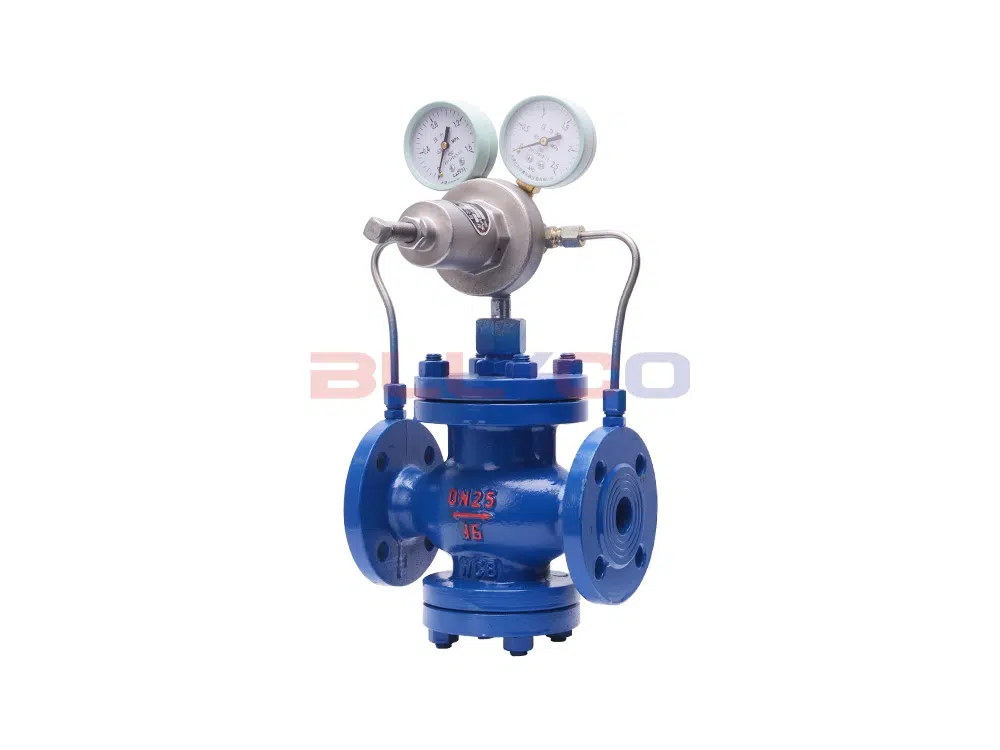

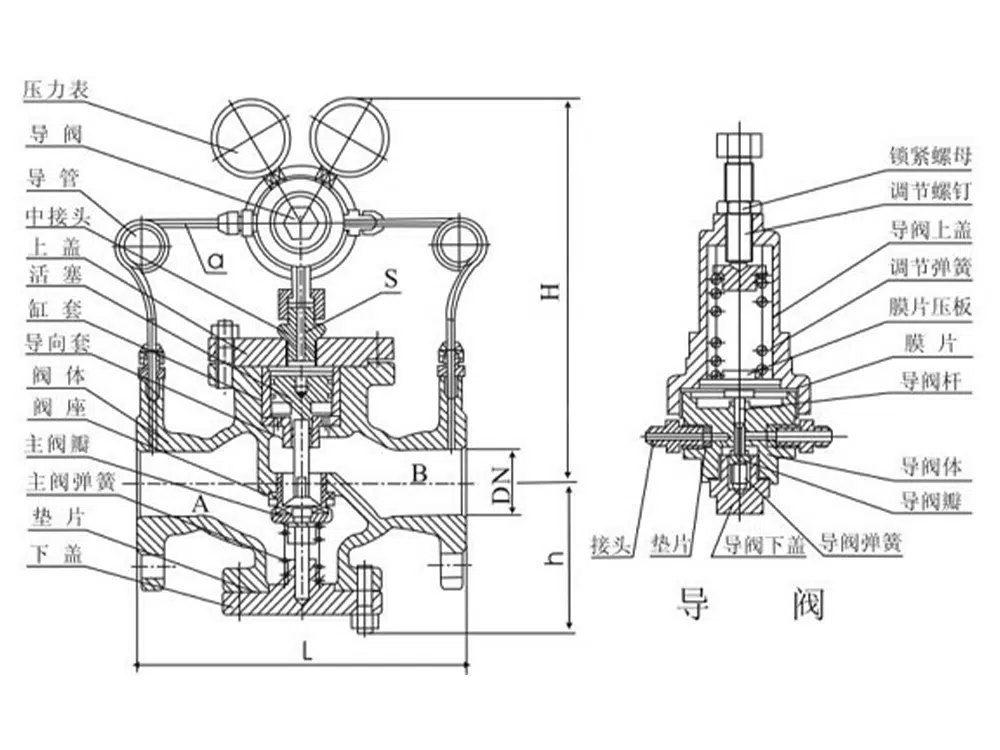

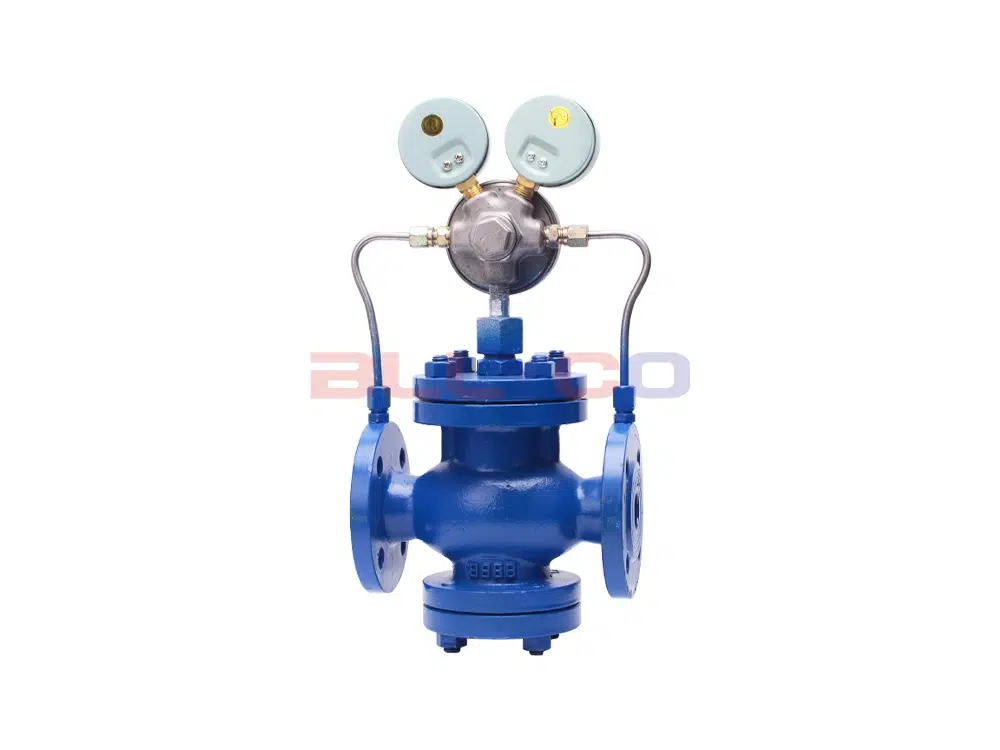

Редукционный клапан газа YK43X относится к редукционным клапанам поршневого типа с пилотным управлением, который состоит из двух частей: основного клапана и пилотного клапана. Пилотный редукционный клапан поршневого типа в основном состоит из седла клапана, диска основного клапана, поршня, пружины и других частей; пилотный клапан в основном состоит из седла клапана, клапанной заслонки, мембраны, пружины, регулировочной пружины и других частей. Давление на выходе устанавливается путем регулировки давления регулировочной пружины, использования мембраны для определения изменения давления на выходе и движения поршня для регулировки размера площади перелива дроссельной части основного клапана через открытие и закрытие пилотного клапана для реализации функции снижения и стабилизации давления.
Применимые сценарии
Редукционный клапан YK43X в основном используется в газовых трубопроводах, таких как воздух, азот, кислород, водород, сжиженный газ, природный газ и другие газы.
Параметры продукта
Модель продукта | YK43X-16C |
Материал корпуса клапана | литая сталь |
Номинальное давление | ≤1.6Mpa |
Применяемая среда | Воздух, азот, кислород, водород, сжиженный газ, природный газ и другие газы |
Применяемая температура | ≤80°C |
Справочник размеров изделий
проезжая часть | L | H | h |
DN15 | 160 | 305 | 95 |
DN20 | 160 | 305 | 95 |
DN25 | 180 | 305 | 95 |
DN32 | 200 | 305 | 95 |
DN40 | 220 | 330 | 110 |
DN50 | 250 | 330 | 110 |
DN65 | 260 | 330 | 110 |
DN80 | 310 | 355 | 155 |
DN100 | 350 | 355 | 155 |
DN125 | 400 | 420 | 200 |
DN150 | 450 | 420 | 200 |
DN200 | 500 | 475 | 230 |
DN250 | 600 | 510 | 280 |
DN300 | 800 | 560 | 320 |
