D41X-16Q Handle Flange Butterfly Valve - это тип клапана для открытия, закрытия и регулирования прохода жидкости путем возвратно-поступательного движения дисковых открывающих и закрывающих частей на 90°. Он имеет такие особенности, как новый дизайн, простая структура, небольшой объем, легкий вес, малый размер установки, быстрое переключение и т.д. Он широко используется в пищевой, медицинской, химической промышленности, нефтяной, нефтегазовой промышленности. Широко используется в пищевой, медицинской, химической, нефтяной, электроэнергетической, металлургической, строительной, текстильной, бумажной и других отраслях водоснабжения и водоотведения, газопроводах для регулирования потока и отсечения роли среды.
Параметры продукта
Модель продукта | D41X-16Q |
Материал корпуса клапана | ковкий чугун |
Материал клапанной пластины | Ковкий чугун/304 нержавеющая сталь |
Материал резиновой подкладки | EPDM |
Номинальное давление | ≤1.6Mpa |
Применяемая среда | Вода, газ, нефть и т.д. |
Применяемая температура | ≤80°C |

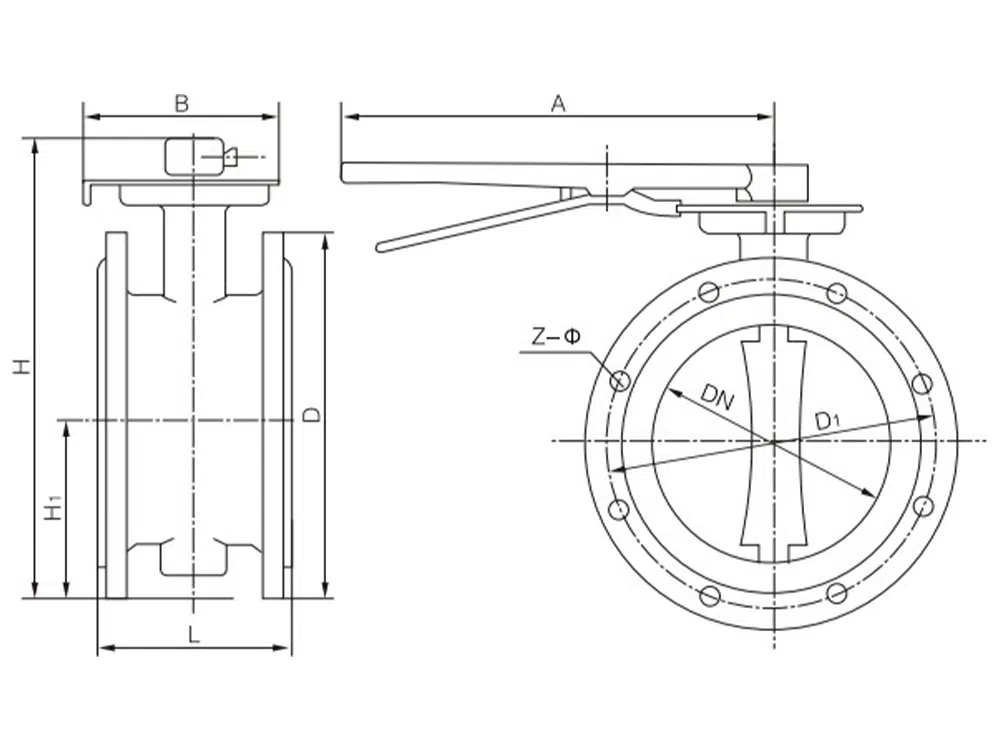

Справочник размеров изделий
DN | L | D | D1 | H | H1 | A | B | З-Ф |
40 | 106 | 145 | 110 | 220 | 68 | 240 | 98 | 4-18 |
50 | 108 | 160 | 125 | 235 | 68 | 240 | 98 | 4-18 |
65 | 112 | 180 | 145 | 250 | 75 | 240 | 98 | 4-18 |
80 | 114 | 195 | 160 | 275 | 85 | 240 | 98 | 8-18 |
100 | 127 | 215 | 180 | 315 | 105 | 270 | 108 | 8-18 |
125 | 140 | 245 | 210 | 340 | 120 | 320 | 108 | 8-18 |
150 | 140 | 280 | 240 | 375 | 135 | 320 | 108 | 8-23 |
200 | 152 | 335 | 295 | 470 | 165 | 365 | 155 | 12-23 |
