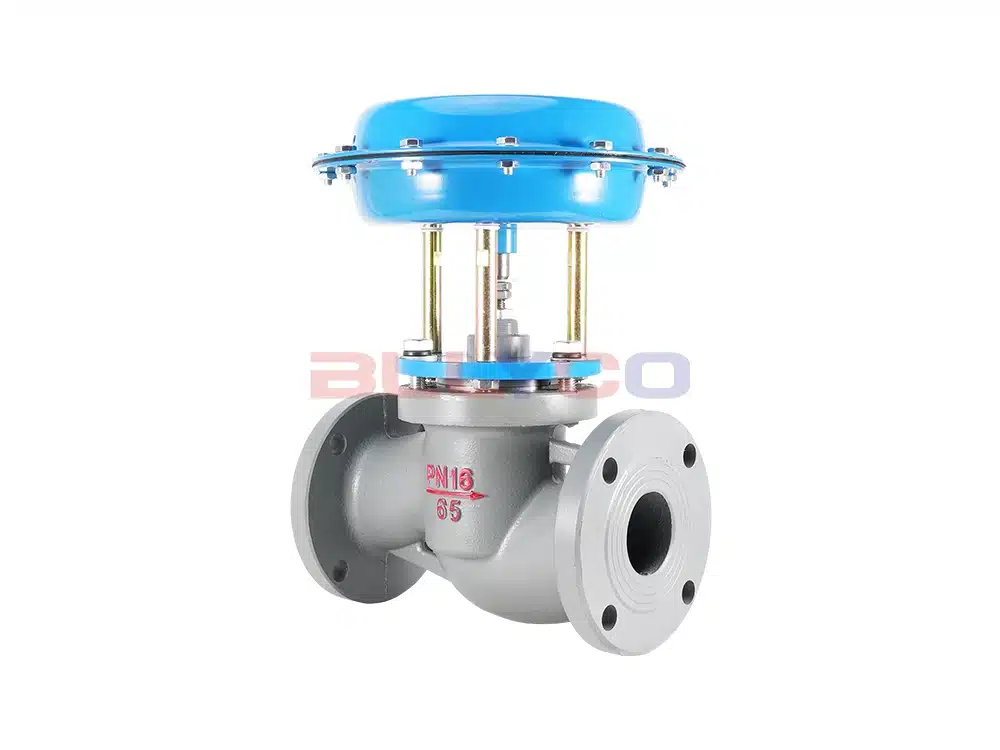

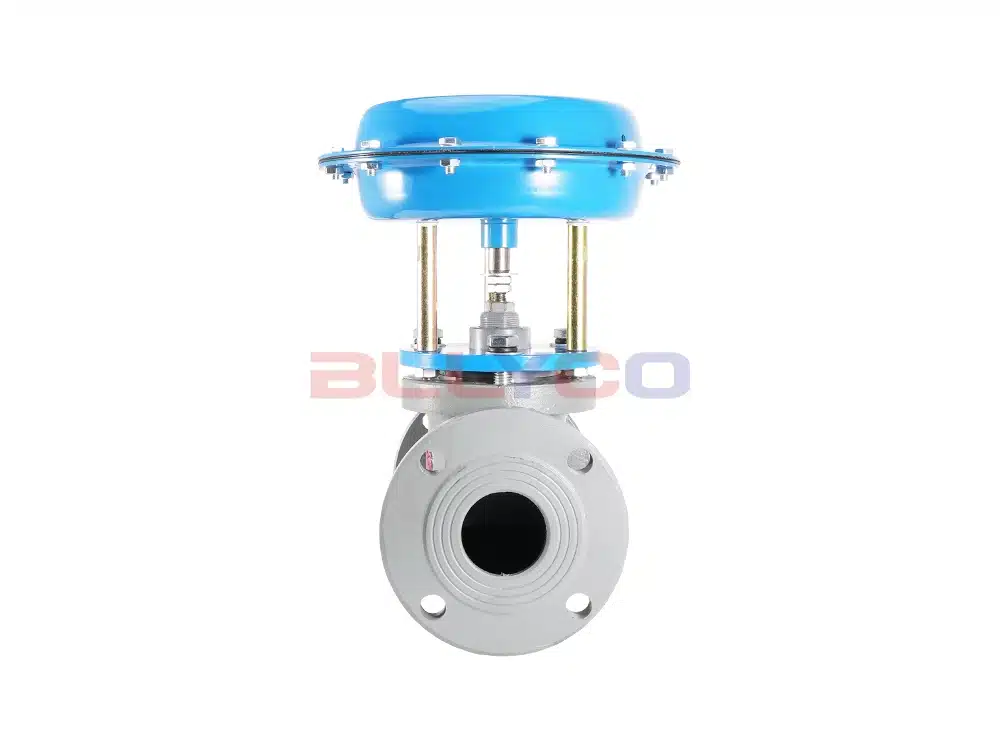

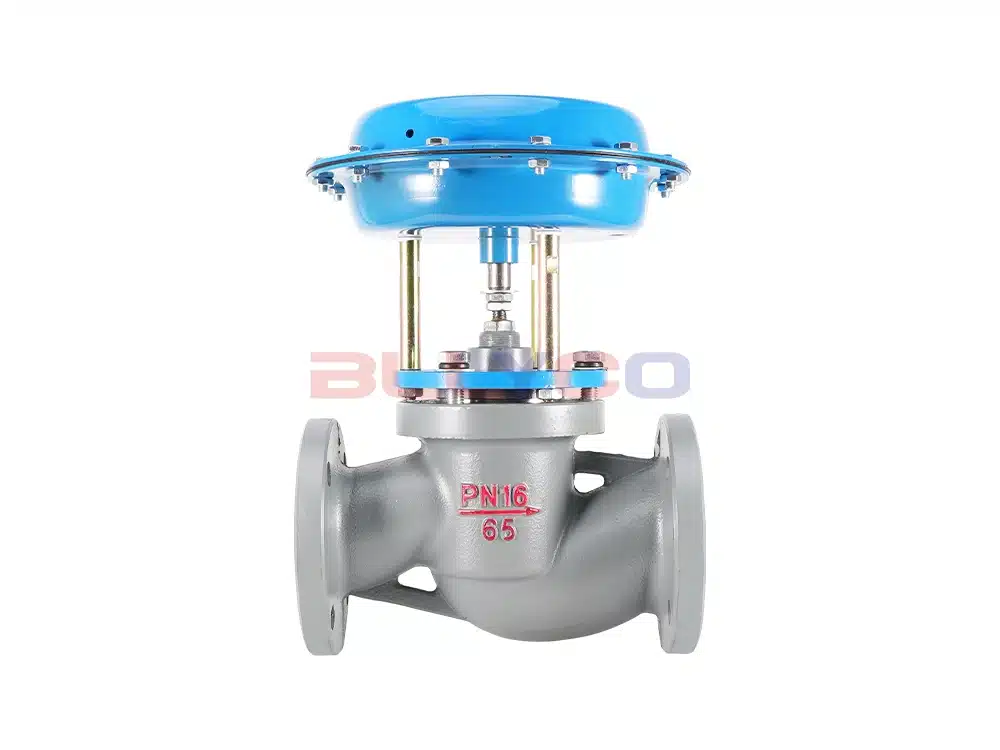

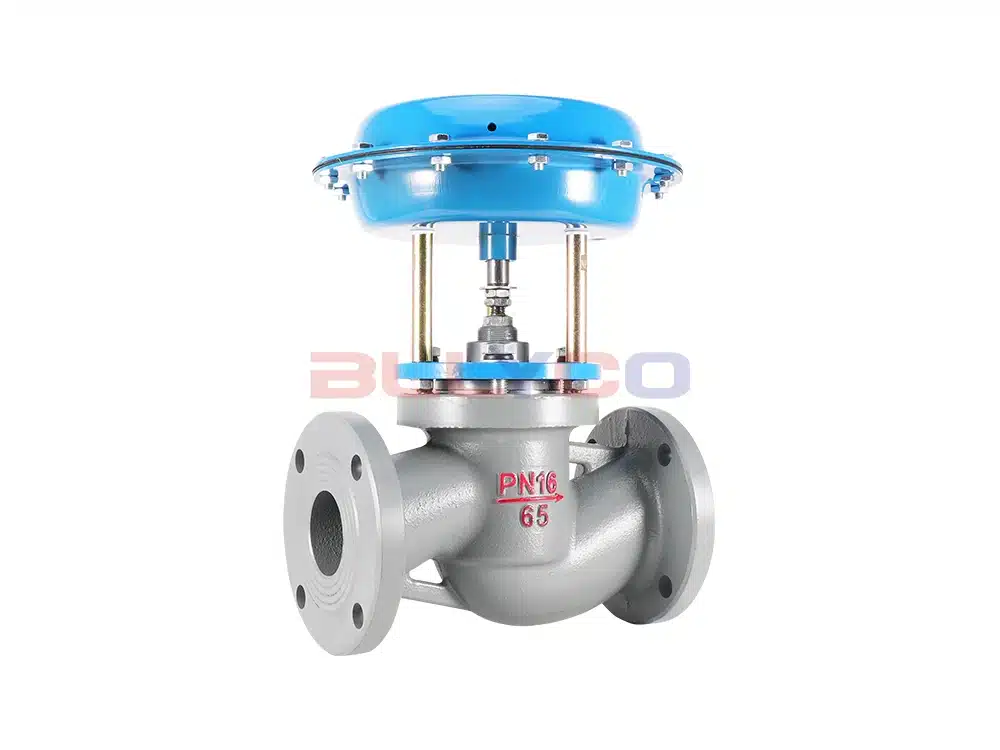

Tipo ZMBQVálvula de fechamento de membrana pneumáticaEla adota uma estrutura com guia superior e é equipada com um atuador de várias molas. Tem as vantagens da estrutura compacta, do peso leve, da ação sensível, do canal de fluido aerodinâmico S, da pequena perda de queda de pressão, da grande capacidade da válvula, da fácil desmontagem e assim por diante.válvula de corteAceita sinais do instrumento regulador, corta, abre ou muda a direção do fluxo do meio, para obter o controle automático da pressão, do fluxo, do nível e de outros parâmetros do processo. A válvula é adequada para ≤ 200 ℃ de ar, água, vapor, óleo e outros meios, sendo amplamente utilizada em petróleo, química, metalurgia, energia elétrica, indústria leve, têxtil e outros setores industriais do sistema de controle automático e controle remoto do processo de produção.
使用须知
A pressão de ar aberta da válvula é de 2 kg (0,2 MPa), a pressão não pode ser muito alta, caso contrário, é fácil quebrar o diafragma, pois a válvula não funciona (não é possível controlar a pressão de ar normal, instale um regulador de gás antes da entrada de gás). Diafragma bom e ruim apenas no desgaste do diafragma e na vida útil da manifestação do tipo de montagem no uso do diafragma quebrado ou no uso do diafragma logo quebrado, há apenas uma possibilidade: o diafragma quebrado é muito alto e a pressão do ar é muito alta (a pressão do ar é muito alta e o diafragma quebrado e o uso de um longo período de desgaste normal do diafragma é visível, o local ruim não é o mesmo). Mantenha a tubulação limpa, sem impurezas; caso contrário, é fácil danificar o carretel da válvula, pois a válvula não consegue fechar o vazamento.
Parâmetro do produto
产品型号 | ZMBQ16-2T |
阀体材质 | 灰铸铁 |
气缸材质 | 铸铁 |
控制形式 | 常闭式 |
公称压力 | ≤1,6Mpa |
开启压力 | 0,2Mpa |
适用介质 | 水、气、油品等 |
适用温度 | ≤200°C |

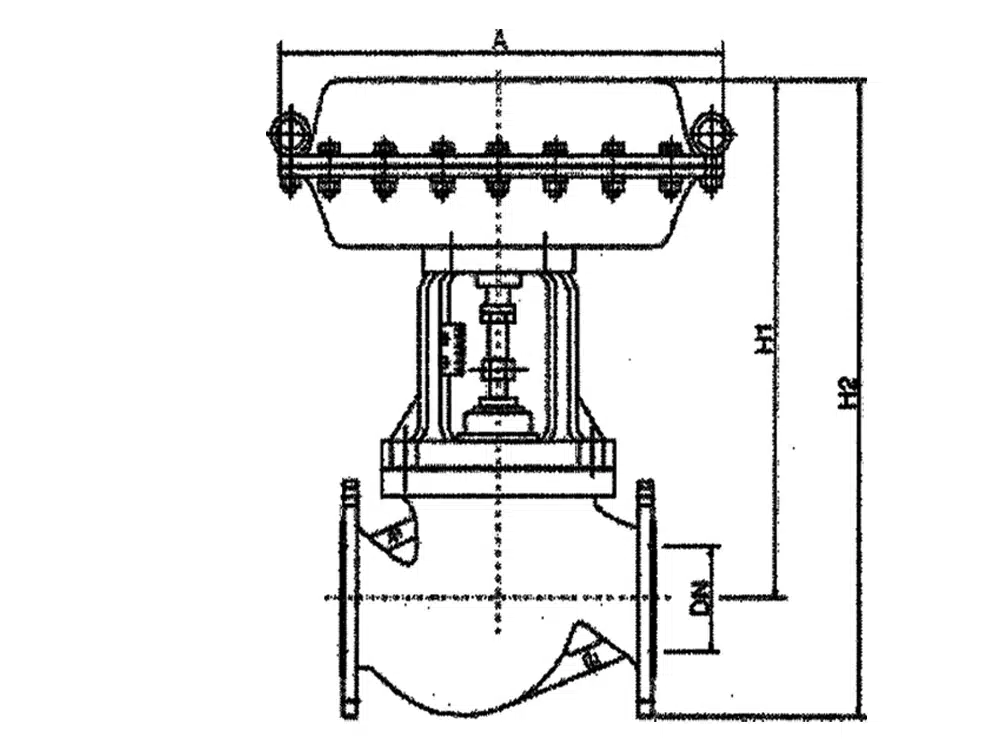

Referência de tamanho do produto

通径 | A | L | H | H1 | H2 | H3 |
DN15 | 198 | 130 | 305 | 50 | 125 | 404 |
DN20 | 198 | 150 | 340 | 53 | 125 | 415 |
DN25 | 232 | 160 | 345 | 58 | 130 | 428 |
DN32 | 232 | 180 | 370 | 70 | 140 | 448 |
DN40 | 232 | 200 | 380 | 75 | 150 | 448 |
DN50 | 308 | 230 | 390 | 83 | 160 | 468 |
DN65 | 308 | 290 | 475 | 93 | 185 | 561 |
DN80 | 394 | 310 | 490 | 100 | 200 | 578 |
DN100 | 394 | 350 | 500 | 110 | 220 | 590 |
DN125 | 498 | 400 | 765 | 125 | 280 | 886 |
DN150 | 498 | 480 | 825 | 148 | 320 | 1008 |
DN200 | 498 | 600 | 927 | 170 | 360 | 1120 |
