A válvula de esfera de flange de latão Q41F-16T na tubulação é usada principalmente para cortar, distribuir e mudar a direção do fluxo de mídia, evoluiu do plugue, seu membro de abertura e fechamento é uma esfera, o uso da esfera em torno do eixo da haste da válvula girou 90 ° para atingir o objetivo de abrir e fechar.
Características do produto
- Adequado para operações frequentes, abertura e fechamento rápidos e leves.
- Baixa resistência a fluidos.
- Estrutura simples, tamanho relativamente pequeno, peso leve e fácil manutenção.
- Bom desempenho de vedação.
Parâmetro do produto
Modelo do produto | Q41F-16T |
Material do corpo da válvula | latão |
Pressão nominal | ≤1,6Mpa |
Mídia aplicável | Água, gás, óleo, etc. |
Temperatura aplicável | ≤120°C |

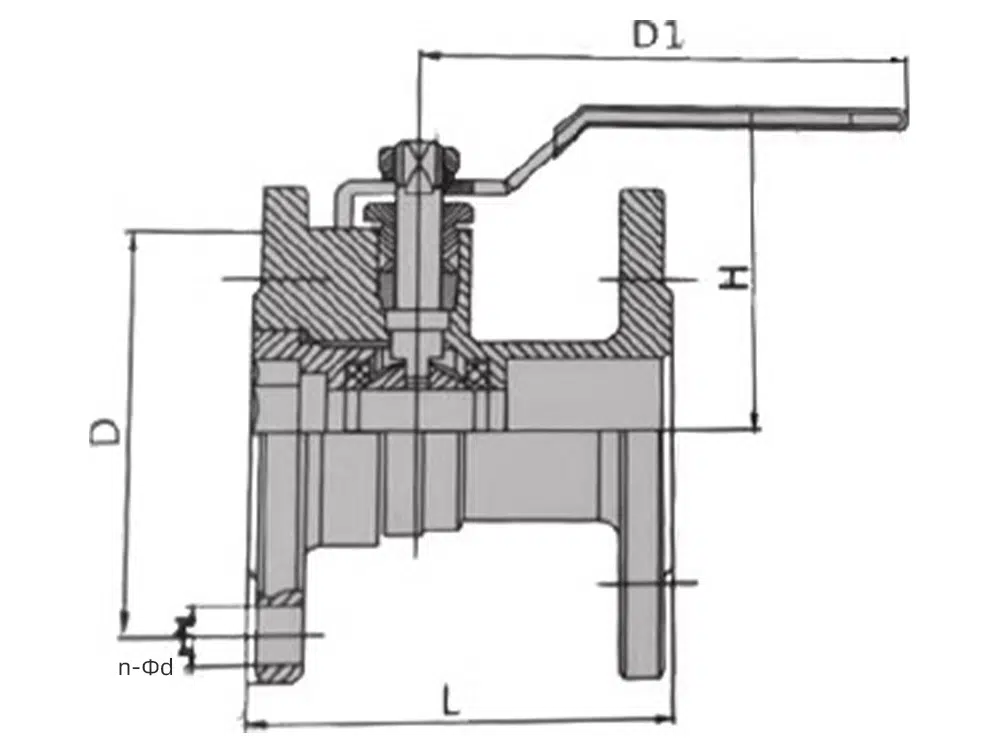

Referência de tamanho do produto
uma via pública | L | D | D1 | H | n-Фd |
DN15 | 75.5 | 65 | 130 | 78 | 4-14 |
DN20 | 77 | 75 | 130 | 68 | 4-14 |
DN25 | 81 | 85 | 140 | 84 | 4-14 |
DN32 | 88 | 100 | 177 | 89 | 4-18 |
DN40 | 89 | 110 | 177 | 94 | 4-18 |
DN50 | 96 | 125 | 202 | 94 | 4-18 |
DN65 | 110 | 145 | 202 | 112 | 4-18 |
DN80 | 122 | 160 | 240 | 135 | 8-18 |
DN100 | 138 | 180 | 240 | 138 | 8-18 |
DN125 | 150 | 210 | 280 | 161 | 8-18 |
DN150 | 175 | 240 | 280 | 172 | 8-23 |
