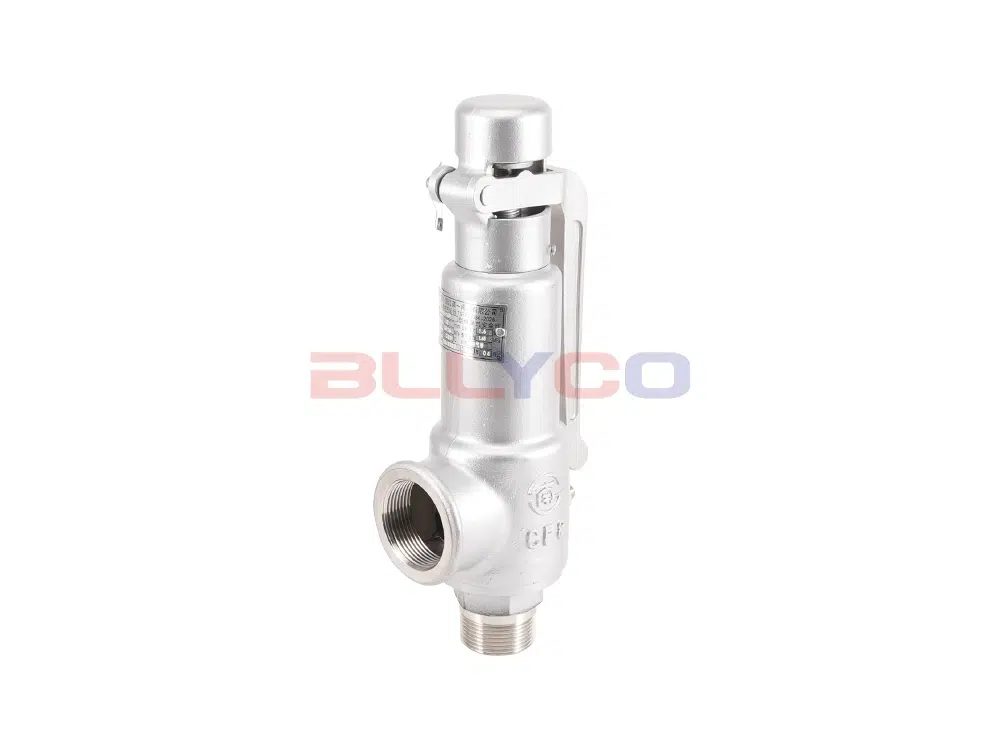

Пружинный предохранительный клапан типа A28W подходит для оборудования или трубопровода с рабочей температурой ≤ 200 ℃, содержащего агрессивные среды, в качестве устройства защиты от избыточного давления.
Структура и принцип работы
- Этот клапан состоит из корпуса клапана, седла клапана, штока клапана, заслонки клапана, пружины и других деталей.
- Этот клапан, когда не работает или не достиг заданного рабочего давления, полагаясь на давление пружины, плотно прижимает заслонку к седлу клапана, чтобы сохранить его герметичным, когда рабочее давление превышает заданное рабочее давление, заслонка клапана автоматически открывается, чтобы исключить среду, так что давление не будет продолжать расти, чтобы обеспечить безопасность использования.
Параметры продукта
Модель продукта | A28W-16P |
Материал корпуса клапана | 304 нержавеющая сталь |
Номинальное давление | ≤1.6Mpa |
Применяемая среда | Коррозионные среды |
Применяемая температура | ≤200°C |
Справочник размеров изделий
проезжая часть | сделать | R | L | L1 | G | ≈H |
DN15 | 10 | 1/2 | 37 | 65 | 3/4 | 196 |
DN20 | 12 | 3/4 | 40 | 70 | 1 | 215 |
DN25 | 15 | 1 | 45 | 78 | 1-1/4 | 233 |
DN32 | 20 | 1-1/4 | 60 | 90 | 1-1/2 | 304 |
DN40 | 25 | 1-1/2 | 67 | 105 | 2 | 325 |
DN50 | 32 | 2 | 76 | 115 | 2-1/2 | 346 |
DN65 | 40 | 2-1/2 | 110 | 145 | 3 | 372 |
