H41S-16Q수평 및 수직 체크 밸브매체의 역류를 방지 할 수있는 일종의 밸브이며 주요 특징은 고온 저항, 우수한 밀봉, 쉬운 설치, 빠른 폐쇄 속도이며 수격, 소음 및 흐름 저항 문제를 제거 할 수 있습니다. 수평 및 수직 체크 밸브는 수직 또는 수평 파이프 라인에 설치할 수 있으며 누출이없는 에너지 절약 효과가 있습니다. 석유, 화학, 보일러, 인쇄 및 염색, 급수 및 배수 및 기타 분야에서 널리 사용됩니다.
제품 매개변수
产品型号 | H41S-16Q |
阀体材质 | 球墨铸铁 |
公称压力 | ≤1.6Mpa |
适用介质 | 水、蒸汽、油品等 |
适用温度 | ≤250°C |

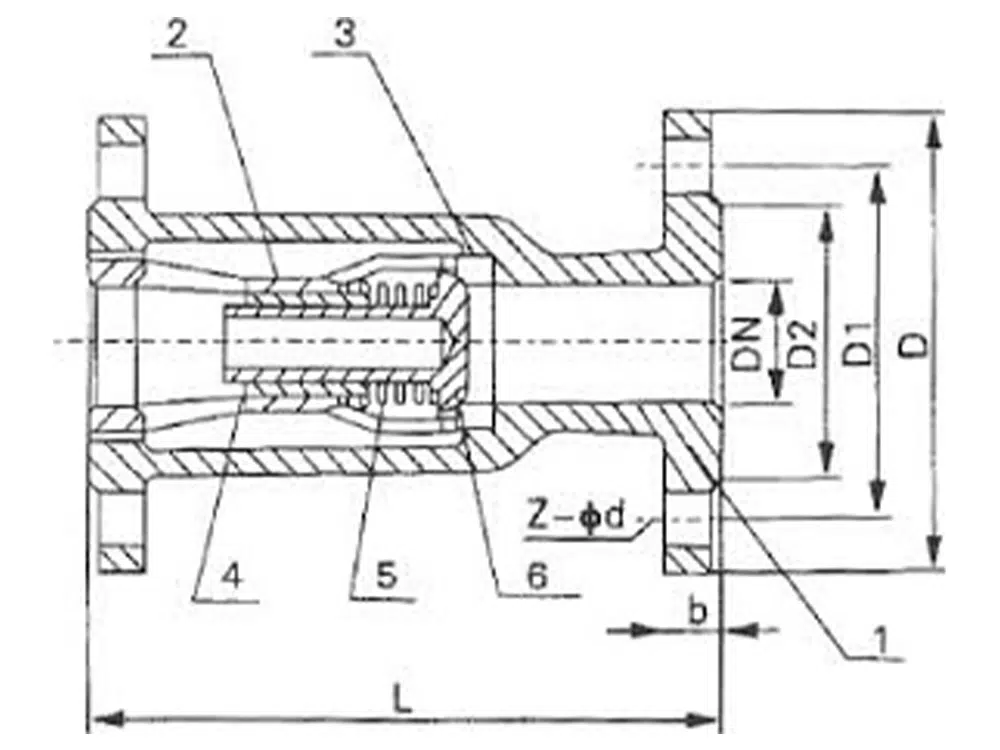

제품 크기 참조
DN | L | D | D1 | D2 | b | Z-Фd |
15 | 130 | 95 | 65 | 45 | 14 | 4-14 |
20 | 150 | 105 | 75 | 55 | 16 | 4-14 |
25 | 160 | 115 | 85 | 65 | 16 | 4-14 |
32 | 180 | 135 | 100 | 78 | 18 | 4-18 |
40 | 200 | 145 | 110 | 85 | 18 | 4-18 |
50 | 230 | 160 | 125 | 100 | 20 | 4-18 |
65 | 290 | 180 | 145 | 120 | 20 | 4-18 |
80 | 310 | 195 | 160 | 135 | 22 | 8-18 |
100 | 350 | 215 | 180 | 155 | 24 | 8-18 |
125 | 400 | 245 | 210 | 185 | 26 | 8-18 |
150 | 480 | 280 | 240 | 210 | 28 | 8-23 |
200 | 600 | 335 | 295 | 265 | 30 | 12-23 |
