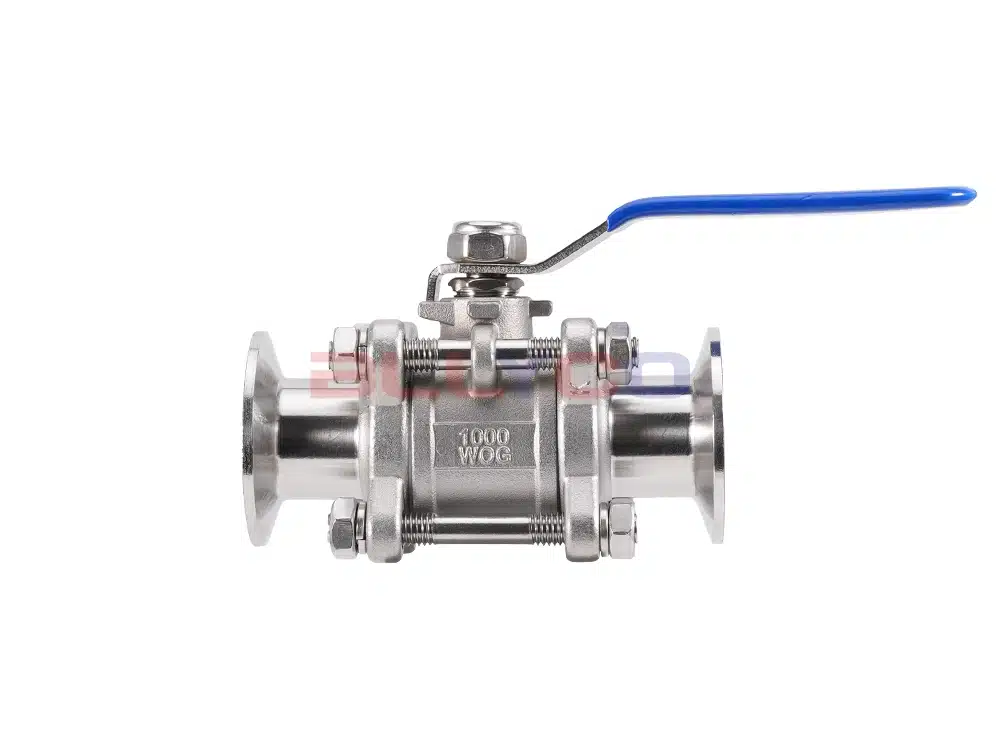

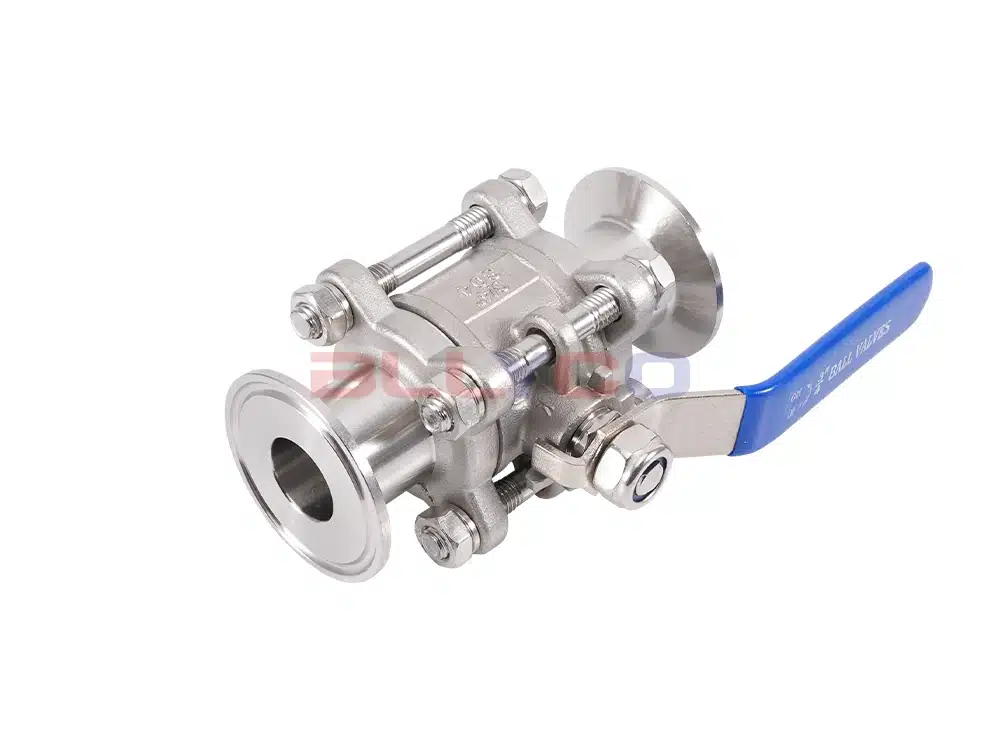

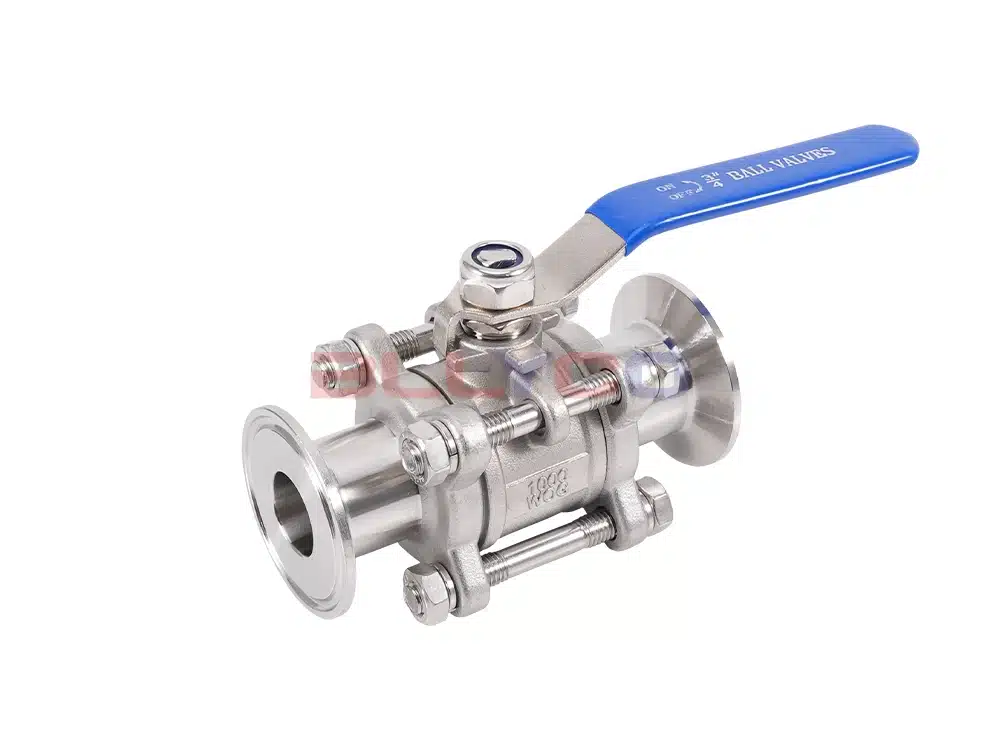

Q81F-16P жылдам жиналушы үш бөліктен тұратын шар клапаны – сұйықтықты басқаруға арналған кең тараған клапан. Ол үш бөліктен тұратын құрылымды пайдаланады, онда клапан корпусы, қақпақ және тығын бөлек жасалып, жылдам жинау технологиясы арқылы құрастырылады. Бұл шар клапаны қарапайым құрылымы, ыңғайлы орнатуы, сенімді жұмысы және тамаша тығыздау қасиеттері сияқты артықшылықтарға ие. Сонымен қатар ол коррозияға, жоғары температураға және тозуға төзімді. Ол химиялық өңдеу, мұнай, табиғи газ, металлургия, электр энергетикасы, фармацевтика және азық-түлік өндірісі сияқты салаларда кеңінен қолданылады.
Өнімнің сипаттамалары
- Құрылымы қарапайым, орнатуы оңай.
- Пайдалануда сенімді, тамаша тығыздау қасиеттеріне және тегіс ашылу мен жабылу әрекетіне ие.
- Тамаша тозуға төзімділікке ие, клапандардың қызмет ету мерзімін ұзартады.
- Ашылған кезде жоғары ағындық жылдамдықты қамтамасыз ететін жоғары икемділікке ие, жоғары ағынды құбырлардың талаптарына сай келеді.
- Жылдам құрастыру дизайны өндіріс тиімділігін арттырады. Жылдам құрастырылатын үш бөліктен тұратын шар клапаны жедел құрастыру технологиясын қолдана отырып, клапанды тез жинауға мүмкіндік береді, бұл өндіріс тиімділігін арттырып, өндіріс шығындарын азайтады.
Өнімнің сипаттамалары
Өнім моделі | Q81F-16P |
Валв корпусының материалы | 304 тот баспайтын болат |
Номиналды қысым | ≤1,0 МПа |
Қолданылатын орта | су, газ, мұнай өнімдері және т.б. |
Жұмыс температурасы | ≤120°C |

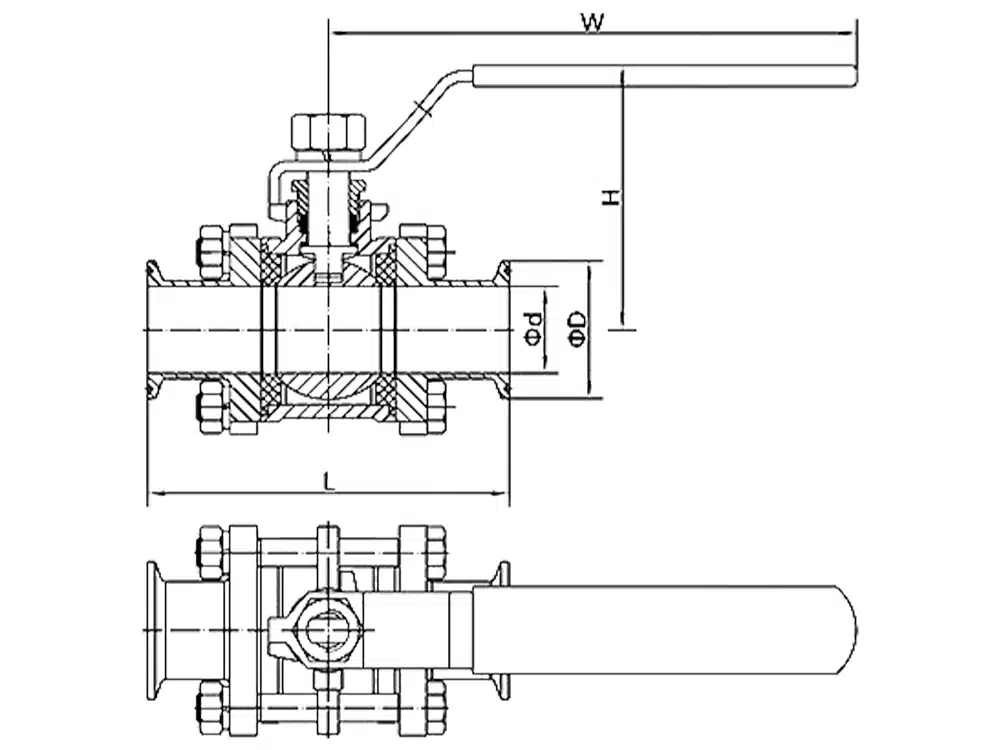

Өнім өлшемдеріне сілтеме
Бор | d | D | L | H | W |
DN15 | 21 | 50.5 | 100 | 56 | 103 |
DN20 | 26 | 50.5 | 108 | 65 | 116 |
DN25 | 31 | 50.5 | 112 | 69 | 131 |
DN32 | 38 | 50.5 | 128 | 79 | 140 |
DN40 | 41/46 | 50.5/64 | 142 | 90 | 157 |
DN50 | 55 | 64/77.5 | 157 | 100 | 163 |
DN65 | 73 | 91 | 180 | 119 | 204 |
DN80 | 87 | 106 | 205 | 127 | 236 |
DN100 | 110 | 119 | 284 | 165 | 300 |
