SBL себетті сүзгілері мұнай немесе басқа сұйықтық құбырларында құбырдағы ластаушы заттарды сүзу үшін қолданылады. Олардың сүзу ауданы құбырдың көлденең қимасының ауданынан 2–3 есе үлкен, бұл Y-түріндегі немесе T-түріндегі сүзгілердің сүзу ауданынан айтарлықтай жоғары. Бұл сүзгілер сүзу құрылғыларының жоғары дәлдікті санатына жатады және басқа түрлерден өзгеше ерекше торлы құрылымы бар. Олардың себет тәрізді пішіні «себетті сүзгі» деген атауды тудырады. SBL себетті сүзгісі — сұйықтықтардан ұсақ қатты бөлшектерді кетіруге арналған ықшам құрылғы, ол компрессорларды, сорғыларды, аспаптарды және басқа да жабдықтарды қорғайды. Сұйық сүзгінің техникалық сипаттамаларға сай фильтр себетіне кіргенде, кір-қожайындар ұсталып, таза сүзілген сұйық шығыс арқылы шығады. Тазалау үшін алынбалы себетті шығарып, өңдеп, қайта орнату жеткілікті, бұл техникалық қызмет көрсетуді айтарлықтай жеңілдетеді. Қазіргі уақытта бұл сүзгілер мұнай-газ, химия, фармацевтика, тамақ өнімдерін өңдеу және экологиялық қорғау салаларында кеңінен қолданылады. Оларды сорғы кірістеріне немесе жүйелік құбыржолдардың басқа бөліктеріне тізбектей орнатқанда, олар сорғылар мен басқа да жабдықтардың қызмет ету мерзімін ұзартумен қатар, бүкіл жүйенің қауіпсіздігін қамтамасыз етеді.
Жұмыс істеу принципі

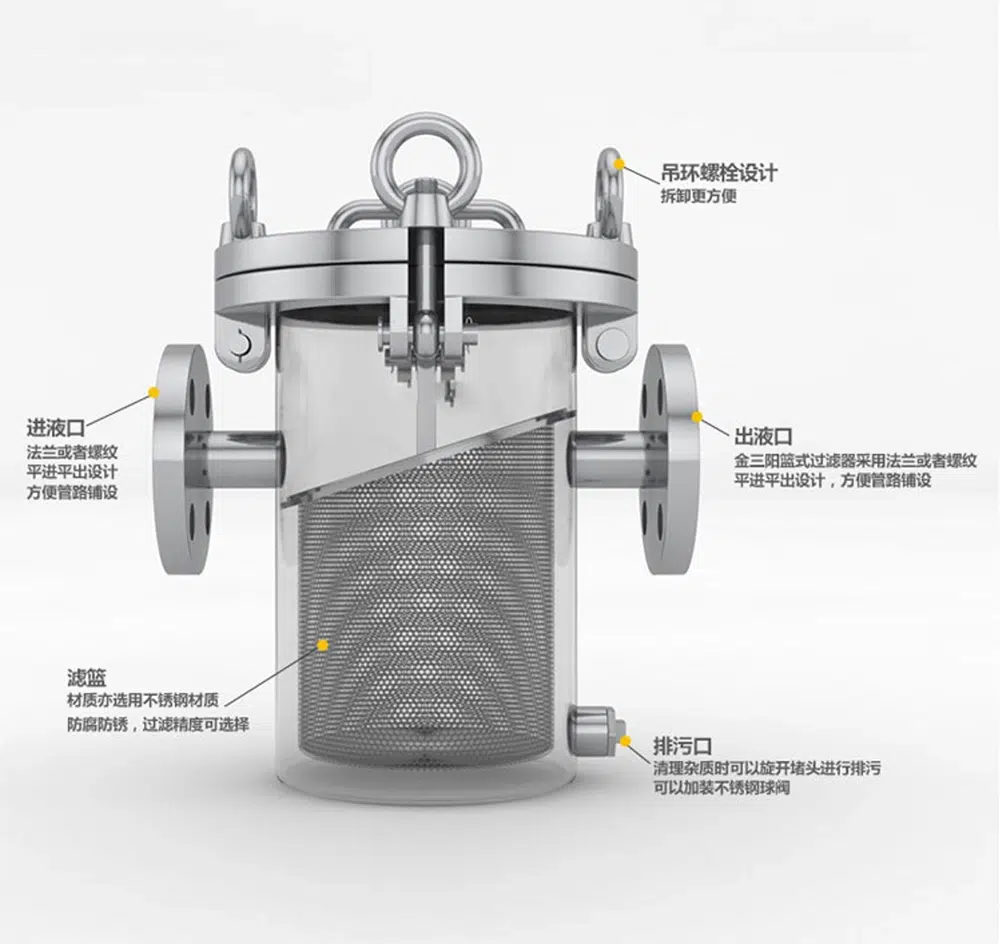

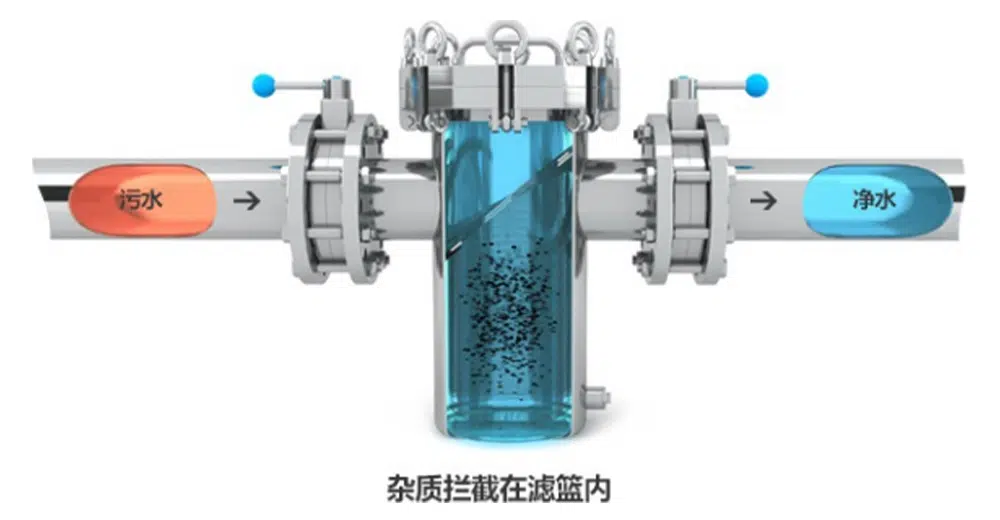

Қондырғыны орнату кезінде құбыр желісіне бөгде заттар түсуі мүмкін, сондай-ақ өндіріс кезінде шикізатта да кіршіктер болады. Сұйық құбыр ішіндегі сүзгі арқылы өткенде бұл кіршіктер сүзгіде жиналып, тор бетінде ұсталады. Белгілі бір деңгейге жеткенде қысымды босату тесігі арқылы қысым төмендейді. Бұл корпустың қақпағын ашып, тор бетін тазалауды жеңілдетеді, ал корпусты өзі сақталған материалды шығару порты арқылы тазалауға болады.
Қолдану аясы
- Су, аммиак, мұнай өнімдері, көмірсутектер және т.б. сияқты әлсіз коррозиялық материалдарды қамтитын химиялық және мұнайхимиялық өндіріс.
- Химиялық өндірістегі коррозиялық материалдар, мысалы, каустикалық сода, концентрацияланған және сұйылтылған күкірт қышқылы, көмірқышқыл қышқылы, сірке қышқылы және эфир қышқылдары.
- Тоңазытуда қолданылатын төмен температуралы материалдар, мысалы: сұйық метан, сұйық аммиак, сұйық оттегі және әртүрлі салқындатқыштар.
- Жеңіл өнеркәсіптік азық-түлік және гигиеналық талаптарға жататын материалдарды қолданатын фармацевтикалық өндіріс, мысалы: сыра, сусындар, сүт өнімдері, дәнді дақылдар негізіндегі фармацевтикалық препараттар және медициналық құралдар.
- Әртүрлі арнайы процестерге және т.б. арналған жоғары тиімді сүзгілер
Сүзгіні таңдаудың жалпы қағидалары
- Кіріс және шығыс диаметрлері: қағида бойынша сүзгінің кіріс және шығыс диаметрлері сәйкес сорғының кіріс диаметрінен кіші болмауы тиіс; олар әдетте кіріс құбырының диаметріне сәйкес келеді.
- Номиналды қысым: сүзгінің қысым санатын сүзу құбырында пайда болуы мүмкін ең жоғары қысымға сәйкес анықтау керек.

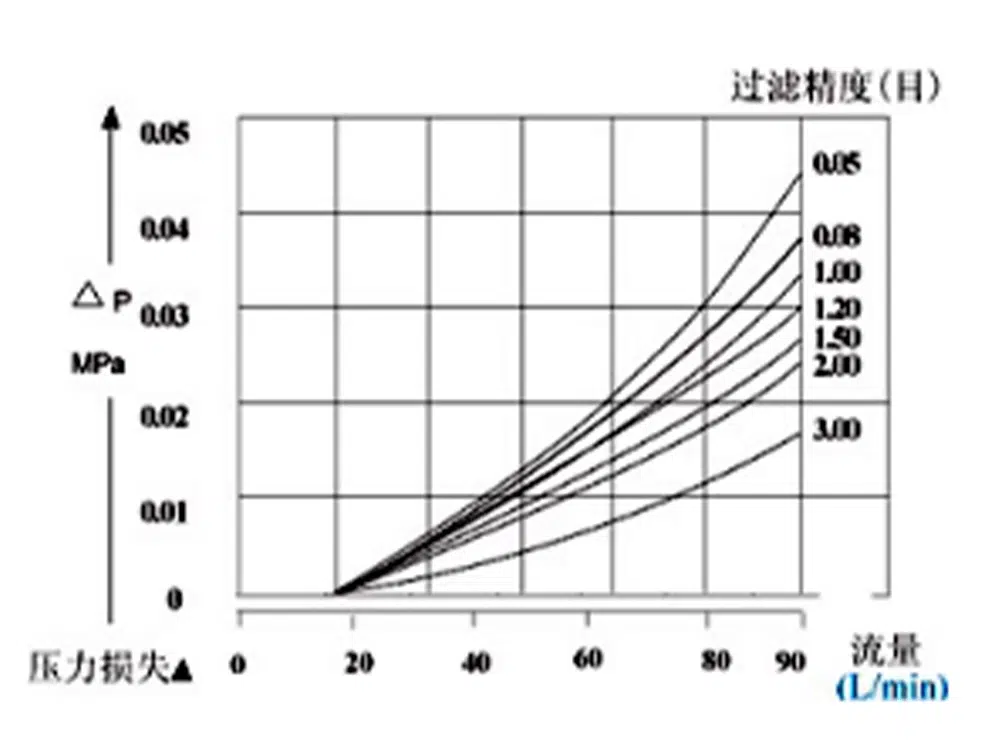

- Торың өрнек санын таңдау: негізінен орта ағынының процестік талаптарына сәйкес ұсталуы тиіс ластағыш бөлшектердің өлшеміне байланысты анықталады. Әртүрлі өрнек саны бар торлардың ұстай алатын бөлшектердің өлшемдері төмендегі “Өрнек санының сипаттамалары” кестесінде көрсетілген.
Пайдалану және техникалық қызмет көрсету
- Фильтрдің негізгі құрамдас бөлігі – фильтр элементі, ол фильтр жақтаудан және тот баспайтын болат сым торынан тұрады. Тот баспайтын болат сым торы – арнайы қорғауды қажет ететін осал бөлік;
- Фильтр белгілі бір уақыт жұмыс істегеннен кейін фильтр элементінде кірлер жиналады. Бұл қысымның артуына және ағын жылдамдығының төмендеуіне әкеледі, сондықтан осы кірлерді фильтр элементінен уақытылы алып тастау қажет.
- Ластануларды тазалау кезінде сүзгі элементіндегі тот баспайтын болаттан жасалған сым тордың деформацияланбай, зақымданбай сақталуына ерекше назар аудару қажет. Әйтпесе, бүлінген сүзгі элементі тазартылған ортаның жобалық сипаттамаларға сай болмауына және компрессорлар, сорғылар мен аспаптар сияқты жабдықтарға зиян келтіруіне әкелуі мүмкін.
- Егер тот баспайтын болаттан жасалған сым торда деформация немесе зақымдану анықталса, оны дереу ауыстыру қажет.

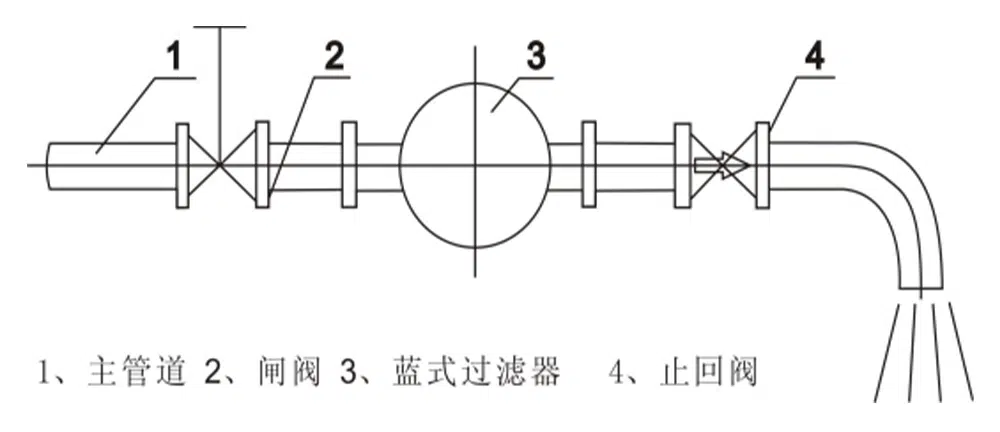

Құбыр желісін орнату сызбасы
Өнімнің сипаттамалары

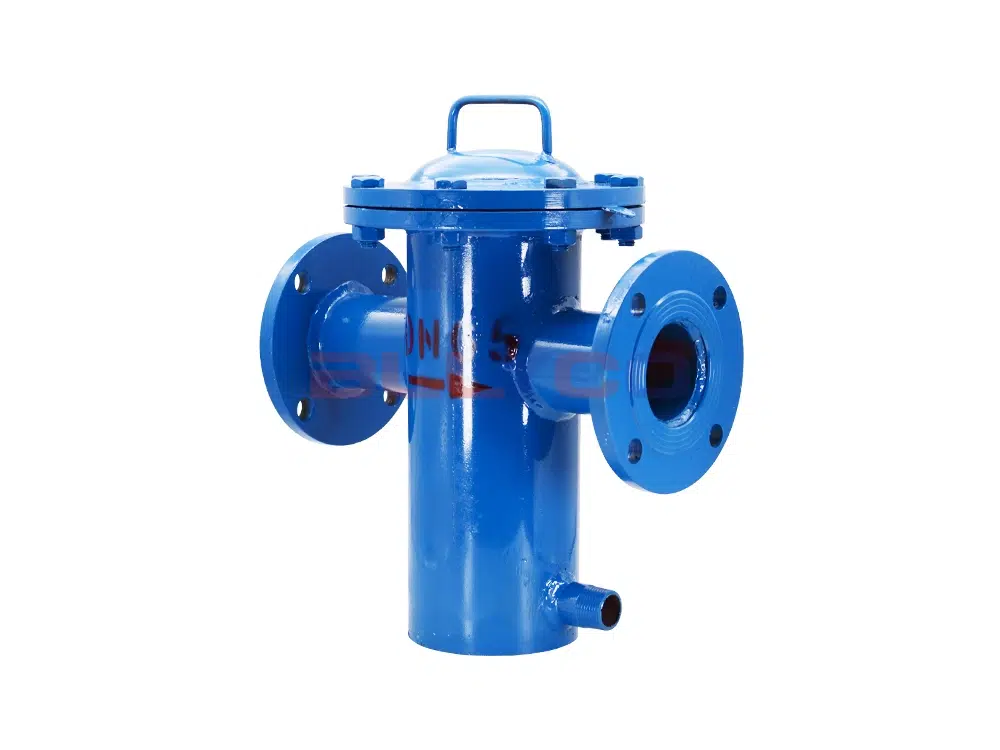

Өнім моделі | SBL-16C |
Валв корпусының материалы | WCB көміртекті болат |
Номиналды қысым | ≤1,6 МПа |
Қолданылатын орта | су, газ, сұйықтықтар, майлар және т.б. |
Жұмыс температурасы | ≤150°C |

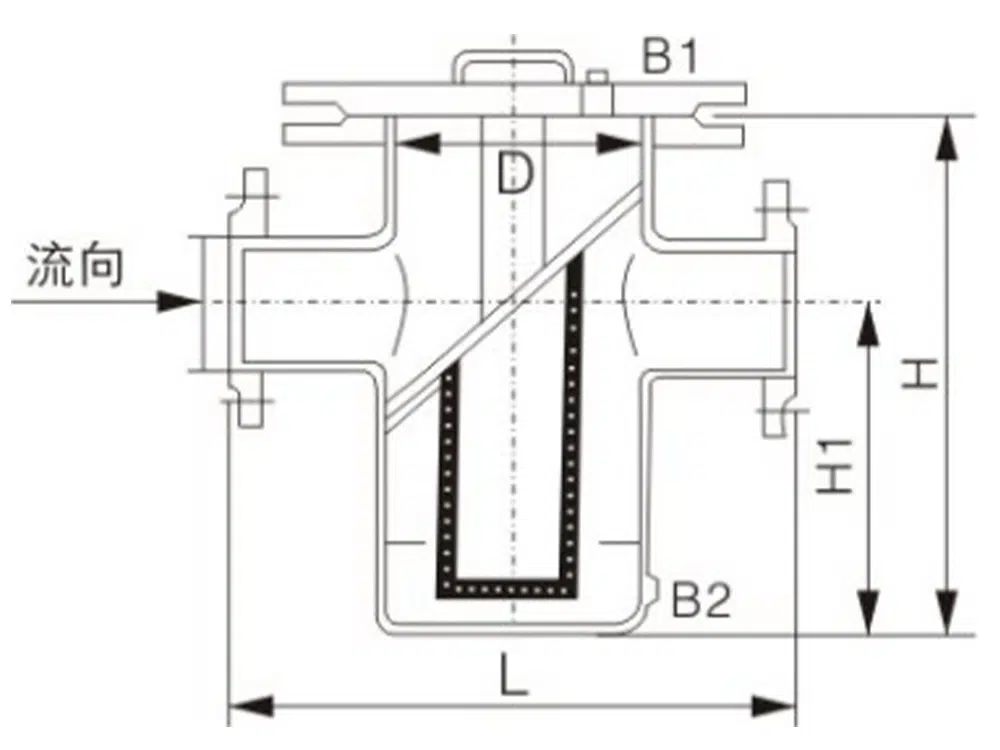

Өнім өлшемдеріне сілтеме
Бор | L | D | H1 | H | Ағынды суларды төгу нүктесі | Тиімді сүзу алаңы (м³) |
DN50 | 285 | 108 | 170 | 300 | 1/2 | 0.0315 |
DN65 | 320 | 140 | 240 | 360 | 1/2 | 0.0461 |
DN80 | 340 | 159 | 250 | 400 | 1/2 | 0.0590 |
DN100 | 430 | 219 | 300 | 470 | 1/2 | 0.1077 |
DN125 | 440 | 273 | 360 | 550 | 1/2 | 0.1759 |
DN150 | 500 | 273 | 420 | 630 | 1/2 | 0.2910 |
DN200 | 540 | 325 | 530 | 780 | 3/4 | 0.4076 |
DN250 | 600 | 426 | 640 | 930 | 3/4 | 0.5016 |
DN300 | 700 | 450 | 840 | 1200 | 3/4 | 0.6800 |
DN350 | 750 | 500 | 920 | 1370 | 3/4 | 0.7200 |
DN400 | 800 | 550 | 950 | 1500 | 1 | 0.8120 |
DN450 | 900 | 600 | 1000 | 1700 | 1 | 0.8900 |
DN500 | 1000 | 700 | 1050 | 1910 | 1 | 0.9502 |
