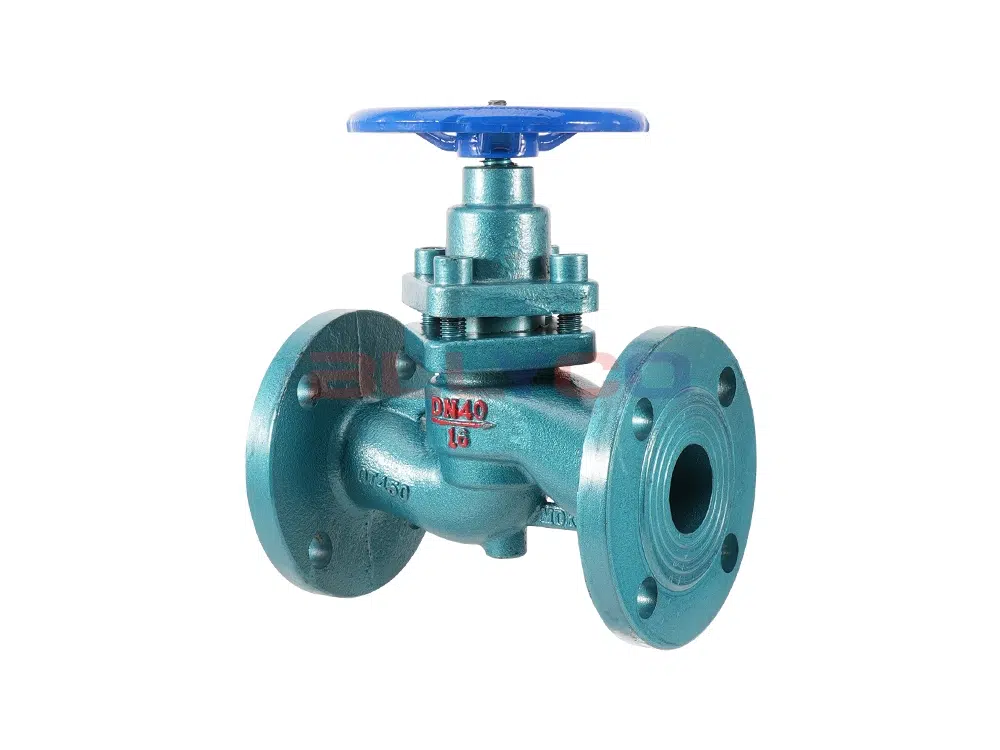

U41S-16Q фланецті поршеньді клапан – сұйықтықты басқаруға арналған кеңінен қолданылатын клапан, ол поршеньнің корпус ішіндегі қозғалысы арқылы орта ағынын реттеп, сұйықтықты қосу және оқшаулау сияқты функцияларды орындайды. Бұл клапанның құрылымы қарапайым, техникалық қызмет көрсетуі ыңғайлы, тығыздау қасиеттері жоғары және қызмет ету мерзімі ұзақ. Поршеньді клапанның реттеу жүрісі шарикті клапанға қарағанда ұзын болғандықтан, дроссельдеуді басқару шарикті клапандарға қарағанда күрделірек. Дәл реттеу талап етілетін қолданбаларға жарамсыз. Мұнай, химия, фармацевтика, тыңайтқыш және электр энергетикасы салаларындағы әртүрлі технологиялық құбыр желілерінде кеңінен қолданылады.
Өнімнің сипаттамалары
Өнім моделі | U41S-16Q |
Валв корпусының материалы | Сұйықталғыш темір |
Номиналды қысым | ≤1,6 МПа |
Қолданылатын орта | Су, бу, мұнай өнімдері және т.б. |
Жұмыс температурасы | ≤250°C |

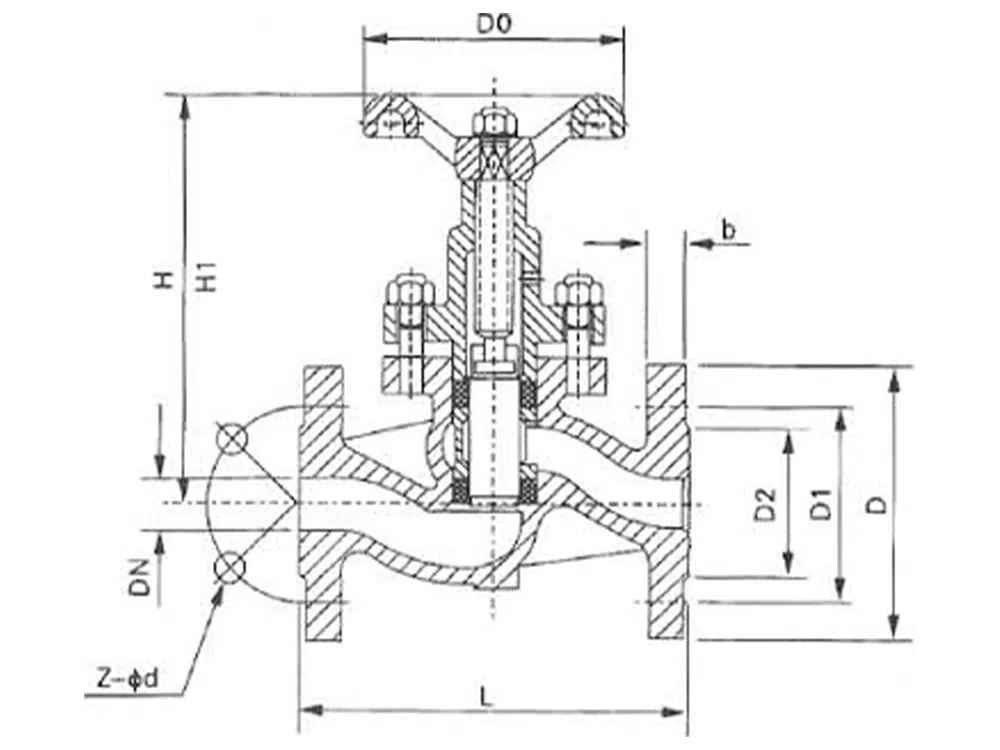

Өнім өлшемдеріне сілтеме
DN | L | D | 1-күн | D2 | b | z-Φd | H | H1 | D0 |
15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 116 | 144 | 85 |
20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 142 | 176 | 85 |
25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 163 | 205 | 100 |
32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 182 | 227 | 120 |
40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 210 | 260 | 140 |
50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 230 | 286 | 160 |
65 | 290 | 180 | 145 | 120 | 20 | 4-18 | 250 | 310 | 180 |
80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 269 | 340 | 200 |
100 | 350 | 215 | 180 | 155 | 24 | 8-18 | 278 | 356 | 240 |
125 | 400 | 245 | 210 | 185 | 26 | 8-18 | 332 | 440 | 375 |
150 | 480 | 280 | 240 | 210 | 28 | 8-23 | 434 | 562 | 375 |
200 | 600 | 335 | 295 | 265 | 30 | 12-23 | 498 | 660 | 460 |
250 | 700 | 405 | 355 | 320 | 38 | 12-23 | 540 | 660 | 460 |
300 | 750 | 460 | 410 | 360 | 38 | 12-23 | 650 | 680 | 460 |
