YG45Hドイツ規格Y型フィルター輸送媒体のパイプラインに不可欠な装置であり、通常、以下の場所に設置される。減圧弁そして逃がし弁それは水位弁または他の装置の入口の端の弁そして装置の正常な使用を保護するために媒体の不純物を除去するのに使用されています。ある特定の指定のフィルターが付いているフィルター カートリッジに液体が入るとき、不純物は妨げられ、きれいな濾液はによってろ過されますフィルター出口排出は、きれいになる必要性が取り外し可能なフィルター カートリッジをちょうど取り、処置の後でそれを再装填するとき、従って使用し、維持することは非常に便利です。熱オイルシステム、発電所、蒸気システム、熱湯システム、火力発電所、天燃ガスの供給方式、水循環システム、冷凍システムおよび他の企業で広く利用された。
製品パラメーター
产品型号 | YG45H-16C |
阀体材质 | 铸钢 |
公称压力 | ≤1.6Mpa |
适用介质 | 水、蒸汽、油品等 |
适用温度 | ≤325°C |

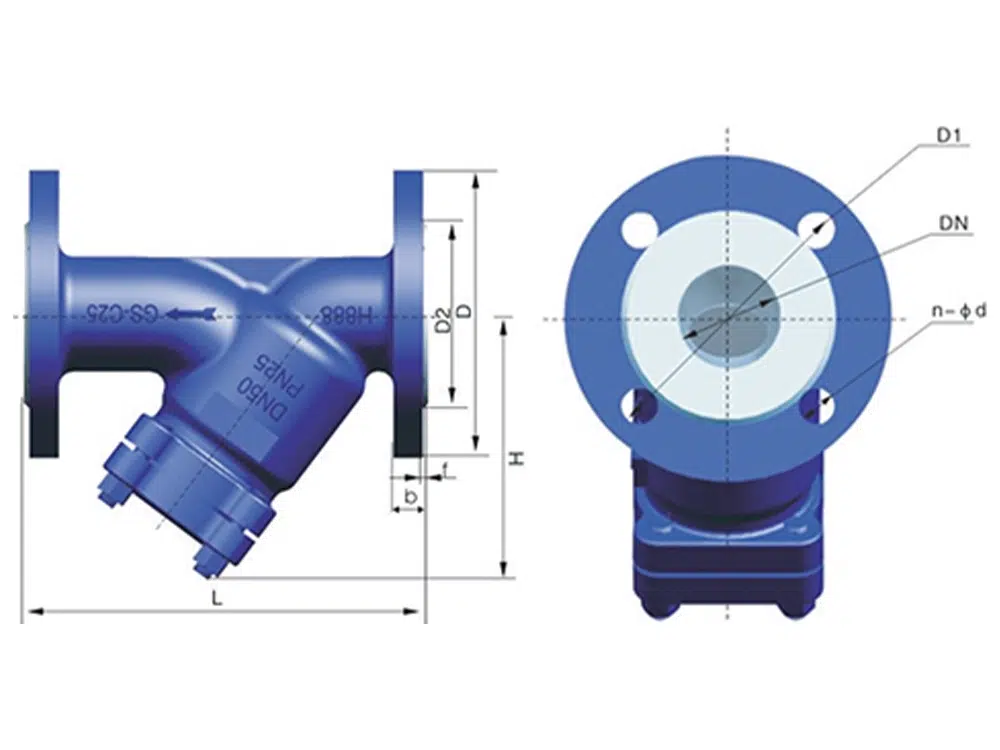

製品サイズ参照
通径 | L | D | D1 | D2 | b-f | b-f | Z-φd |
DN15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 |
DN20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 |
DN25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 |
DN32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 |
DN40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-18 |
DN50 | 230 | 165 | 125 | 102 | 20 | 3 | 4-18 |
DN65 | 290 | 185 | 145 | 122 | 20 | 3 | 4-18 |
DN80 | 310 | 200 | 160 | 138 | 20 | 3 | 8-18 |
DN100 | 350 | 220 | 180 | 158 | 20 | 3 | 8-18 |
DN125 | 400 | 250 | 210 | 188 | 22 | 3 | 8-18 |
DN150 | 480 | 285 | 240 | 212 | 22 | 3 | 8-22 |
DN200 | 600 | 340 | 295 | 268 | 24 | 3 | 12-22 |
DN250 | 730 | 405 | 355 | 320 | 26 | 3 | 12-26 |
DN300 | 850 | 460 | 410 | 378 | 28 | 4 | 12-26 |
DN350 | 900 | 520 | 470 | 438 | 30 | 4 | 16-30 |
