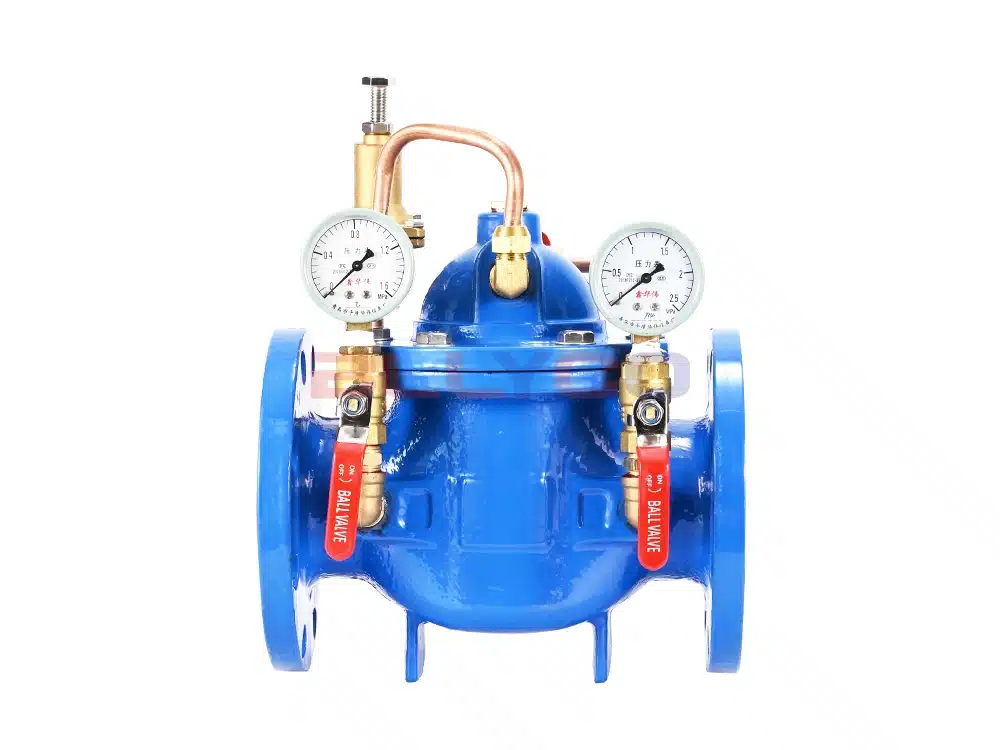

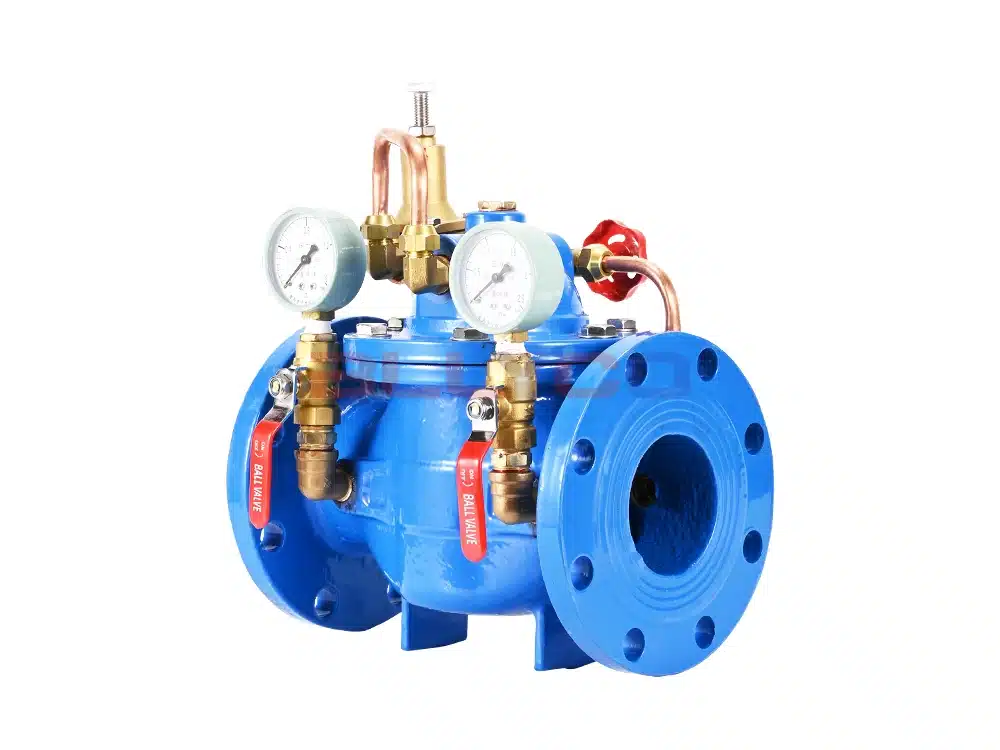

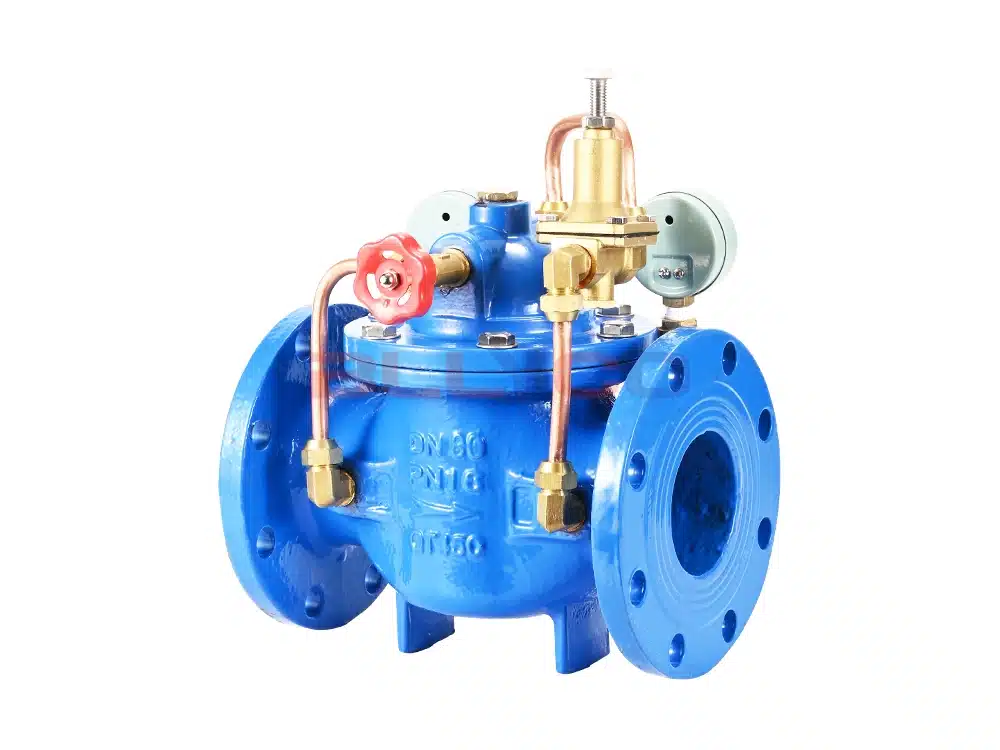

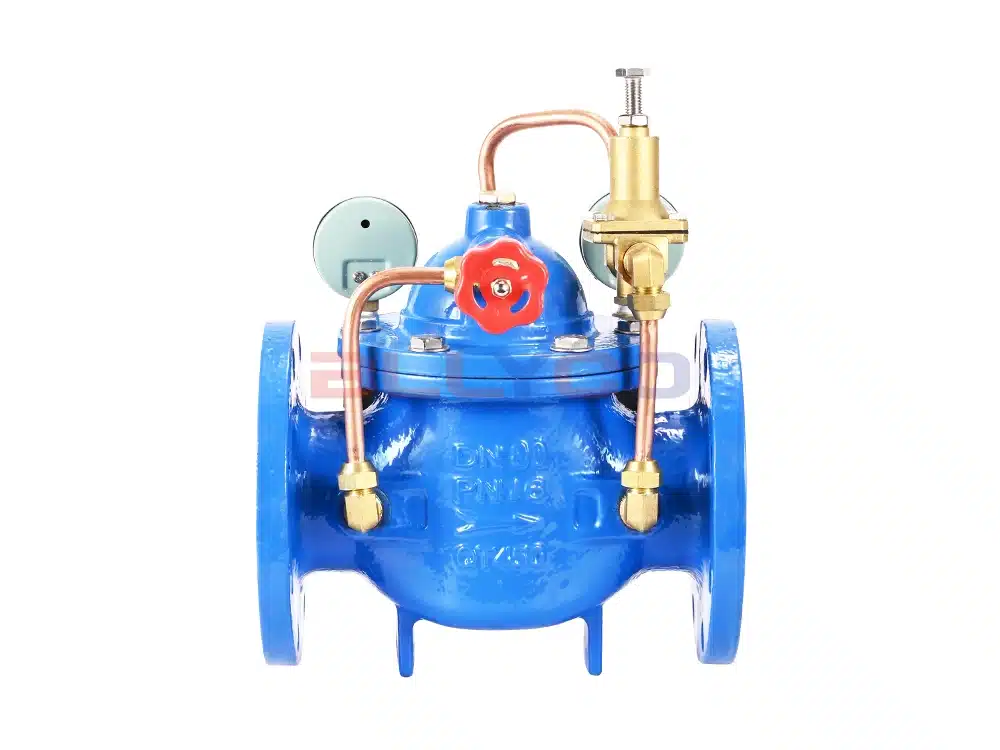

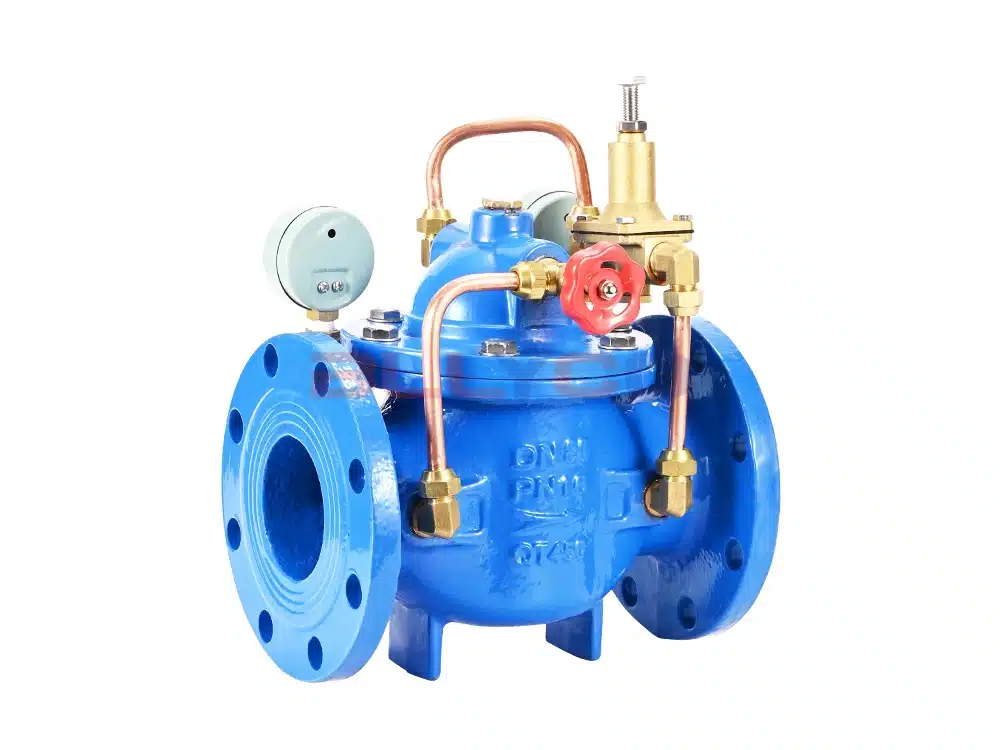

200X Ayarlanabilir Basınç Düşürücü VanaBoru hattı basınç fonksiyon tipini düzenlemek ve kontrol etmek için ortamın kendi enerjisinin kullanılmasıdırSu Kontrol Vanası200X ayarlanabilir basınç düşürücü vana, can suyu temini, yangın suyu temini ve diğer endüstriyel su temin sistemleri için kullanılır, basınç düşürücü pilot vanayı ayarlayarak ana vananın çıkış basıncı ayarlanabilir. Giriş basıncının ve giriş akışının değişmesi nedeniyle çıkış basıncı değişmez ve çıkış basıncı güvenli ve güvenilir bir şekilde ayarlanan değerde tutulabilir ve ayarlanan değer, basınç düşürme amacına ulaşmak için ihtiyaca göre ayarlanabilir. Vana, istikrarlı performans, güvenlik ve güvenilirlik, kolay kurulum ve uzun hizmet ömrü ile basıncı doğru bir şekilde azaltır.

Yapısal özellikler ve kullanımlar

200X ayarlanabilir basınç düşürücü vana ana vana, pilot vanadan oluşur,iğne valfiveküresel vanalarMikrofiltresive bir hidrolik kontrol alıcı sistemi oluşturmak için basınç göstergesi. Kullanıldığında, çıkış basıncını ayarladıktan sonra otomatik olarak sabit çıkış basıncını koruyabilir. Bu ürün, diğer cihazlar ve enerji olmadan, kolay bakım, yüksek basınç kontrolü doğruluğu, ithalat basıncı ve küçük etkinin akış hızı, basınç düşürme ve basınç stabilizasyonu güvenilir olan pilot valf kendi kendini kontrolünü kullanır. Bu vana serisi, yüksek binalarda, yaşam alanlarında ve diğer su şebekesi sistemlerinde ve kentsel su temini projelerinde yaygın olarak kullanılmaktadır.

Çalışma Prensibi

Vana giriş tarafından beslendiğinde, su iğne vanadan ana vana kontrol odasına akar ve pilot vanaya kanal aracılığıyla çıkış basıncı uygulanır. Çıkış basıncı pilot vananın yay ayarından daha yüksek olduğunda pilot vana kapanır. Kontrol odasının boşalması durur, bu sırada ana vana kontrol odasındaki basınç yükselir ve ana vanayı kapatır ve çıkış basıncı artık yükselmez. Valf çıkış basıncı pilot valf yay ayar basıncına düştüğünde, pilot valf açılır ve kontrol odası aşağı yönde boşalır. Pilot valf sistemi iğne valf girişinden daha fazla su tahliye ettiğinden, ana valf kontrol odasındaki basınç düşer. Giriş basıncı ana vananın açılmasına neden olur. Kararlı durumda, kontrol odası girişi ve tahliyesi aynıdır, ana vana açıklığı sabittir ve çıkış basıncı sabittir. Çıkış basıncı pilot valf yayı ayarlanarak ayarlanabilir.

Ürün Parametresi

产品型号

200X-16Q

阀体材质

球墨铸铁

公称压力

≤1,6Mpa

适用介质

水等

适用温度

≤80°C

Ürün Boyut Referansı

通径

L

D

D1

D2

b

f

z-d

DN40

215

150

110

88

18

3

4-18

DN50

215

165

125

102

18

3

4-18

DN65

230

185

145

122

18

3

4-18

DN80

255

200

160

138

20

3

8-18

DN100

290

220

180

158

20

3

8-18

DN125

285

250

210

188

22

3

8-18

DN150

365

285

240

212

22

3

8-22

DN200

430

340

295

268

24

3

12-22
