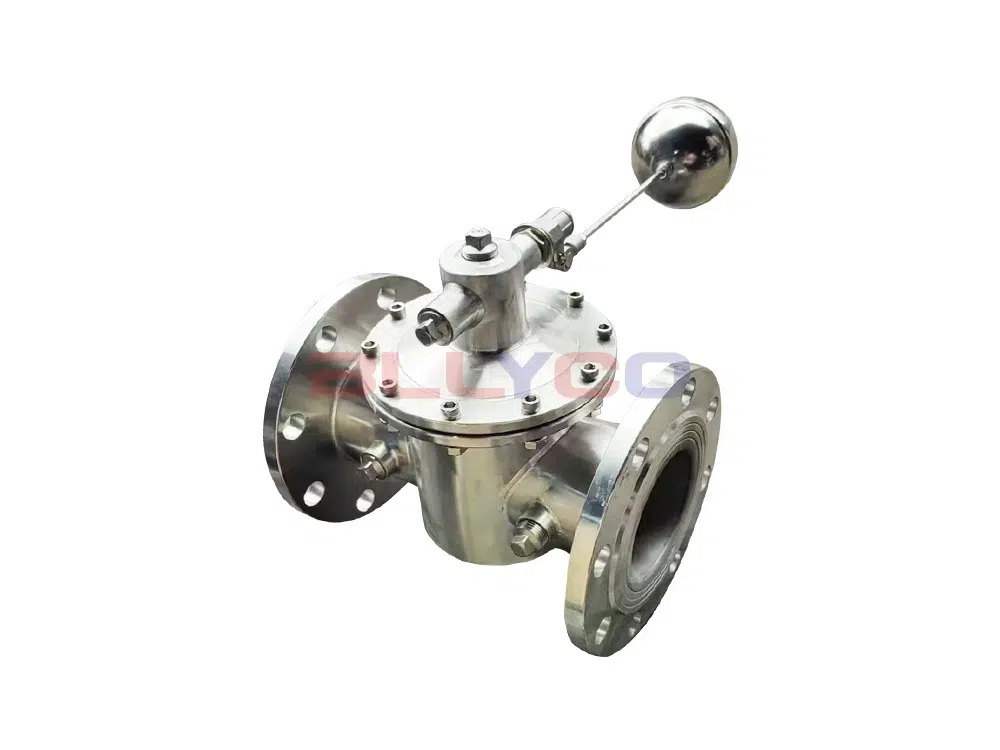

100X поплавковый клапан дистанционного управления состоит из основного клапана, игольчатого клапана, шарового клапана, поплавкового клапана, микрофильтра и других компонентов гидравлической системы приемника управления, настроенного, автоматического контроля высоты уровня жидкости.100X поплавковый клапан дистанционного управления может быть использован непосредственно для контроля уровня жидкости, без необходимости использования других устройств и источников энергии, простое обслуживание, высокая точность контроля уровня жидкости, не подвержен влиянию давления воды, герметичность и надежность. Широко используется в высотных зданиях, жилых помещениях и других системах водоснабжения водонапорных башен, бассейнов и других объектов контроля уровня жидкости.
Принцип работы
Когда трубопровод с входного конца подает воду, поскольку игольчатый клапан, шаровой клапан, поплавковый клапан нормально открыты, вода через микрофильтр, игольчатый клапан, контрольную комнату, шаровой клапан, поплавковый клапан поступает в бассейн, в это время в контрольной комнате не образуется давление, главный клапан открывается, водонапорная башня (бассейн) подает воду. Когда поверхность воды в водонапорной башне (бассейне) поднимается на заданную высоту, поплавок всплывает и закрывает поплавковый клапан, давление воды в помещении управления повышается, толкая главный клапан на закрытие, и подача воды прекращается. Когда поверхность воды опускается, поплавковый клапан снова открывается, давление воды в помещении управления падает, и главный клапан снова открывается, чтобы продолжить подачу воды, поддерживая заданную высоту уровня жидкости.
Параметры продукта
Модель продукта | 100X-16P |
Материал корпуса клапана | 304 нержавеющая сталь |
Номинальное давление | ≤1.6Mpa |
Применяемая среда | вода и так далее |
Применяемая температура | ≤80°C |
Справочник размеров изделий
проезжая часть | L | D | D1 | D2 | b | f | з-д |
DN25 | 200 | 115 | 85 | 65 | 16 | 2 | 4-14 |
DN32 | 200 | 140 | 100 | 78 | 18 | 2 | 4-14 |
DN40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-18 |
DN50 | 235 | 165 | 125 | 102 | 18 | 3 | 4-18 |
DN65 | 235 | 185 | 145 | 122 | 18 | 3 | 4-18 |
DN65 | 250 | 185 | 145 | 122 | 18 | 3 | 4-18 |
DN80 | 250 | 200 | 160 | 138 | 20 | 3 | 8-18 |
DN80 | 265 | 200 | 160 | 138 | 20 | 3 | 8-18 |
DN100 | 285 | 220 | 180 | 158 | 20 | 3 | 8-18 |
DN100 | 325 | 220 | 180 | 158 | 20 | 3 | 8-18 |
DN125 | 400 | 250 | 210 | 188 | 22 | 3 | 8-18 |
DN150 | 400 | 285 | 240 | 212 | 22 | 3 | 8-22 |
DN200 | 485 | 340 | 295 | 268 | 24 | 3 | 12-22 |
