Сигнальная задвижка с шелковой кнопкой XZ15X-16Q - это задвижка с шелковой кнопкой с мягким уплотнением и функцией обратной связи, корпус которой изготовлен из ковкого чугуна, пластина клапана - из ковкого чугуна + NBR, а шток клапана - из латуни. Он в основном используется в системе пожаротушения и других случаях, когда необходимо визуально отображать степень открытия клапана. Принцип его работы заключается во вращении маховика, используя маховик и резьбу штока для внутреннего и внешнего движения, таким образом, поднимая или опуская пластину клапана, соединенную со штоком клапана, для достижения роли открытия и закрытия. Кроме того, сигнальная винтовая задвижка также оснащена электрическим сигнальным устройством, при повороте маховика для открытия и закрытия задвижки, сигнальное устройство будет выдавать соответствующие положению открытия и закрытия задвижки “вкл”, “выкл” электрические сигналы, чтобы облегчить дистанционный контроль и эксплуатацию. Широко используется в нефтяной, химической, фармацевтической, электроэнергетической и других отраслях промышленности, в трубопроводах для открытия и закрытия воды, воздуха, нефтяных сред.
Параметры продукта
Модель продукта | XZ15X-16Q |
Материал корпуса клапана | ковкий чугун |
Материал клапана | Ковкий чугун + NBR |
Номинальное давление | ≤1.6Mpa |
Применяемая среда | вода и так далее |
Применяемая температура | ≤80°C |

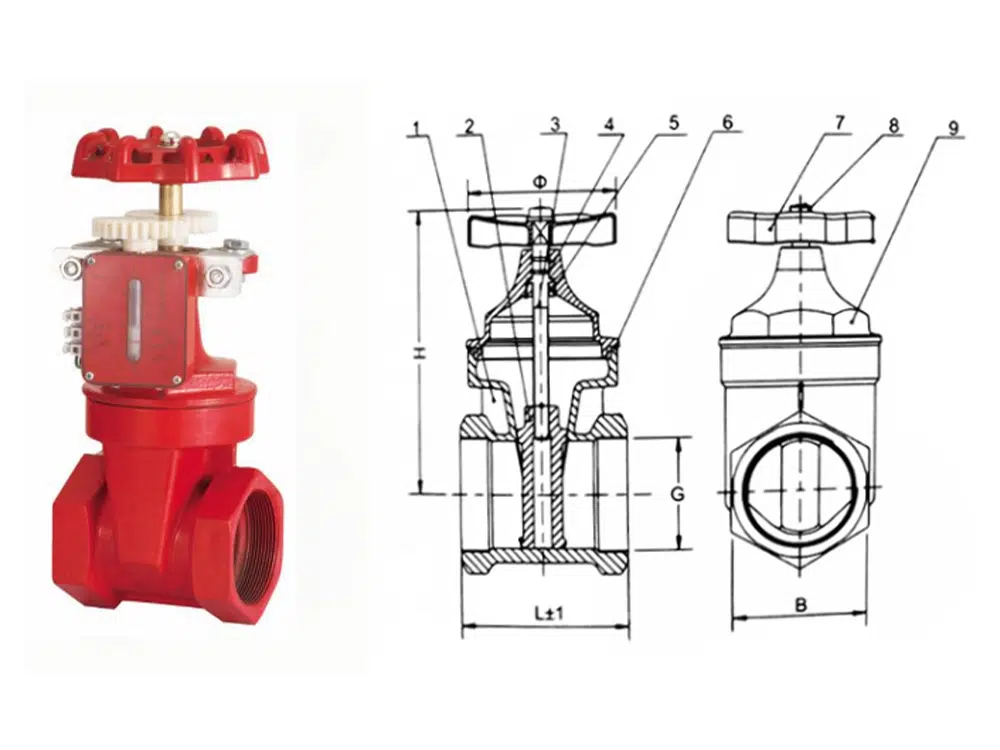

Справочник размеров изделий
проезжая часть | G | L | H | Φ | B |
DN15 | 1/2 | 65 | 84 | 60 | 30 |
DN20 | 3/4 | 70 | 87 | 60 | 39 |
DN25 | 1 | 80 | 106 | 70 | 42 |
DN32 | 1-1/4 | 93 | 124 | 75 | 52 |
DN40 | 1-1/2 | 98 | 160 | 88 | 57 |
DN50 | 2 | 110 | 170 | 88 | 72 |
DN65 | 2-1/2 | 130 | 203 | 125 | 88 |
DN80 | 3 | 142 | 232 | 135 | 105 |
DN100 | 4 | 167 | 272 | 148 | 128 |
