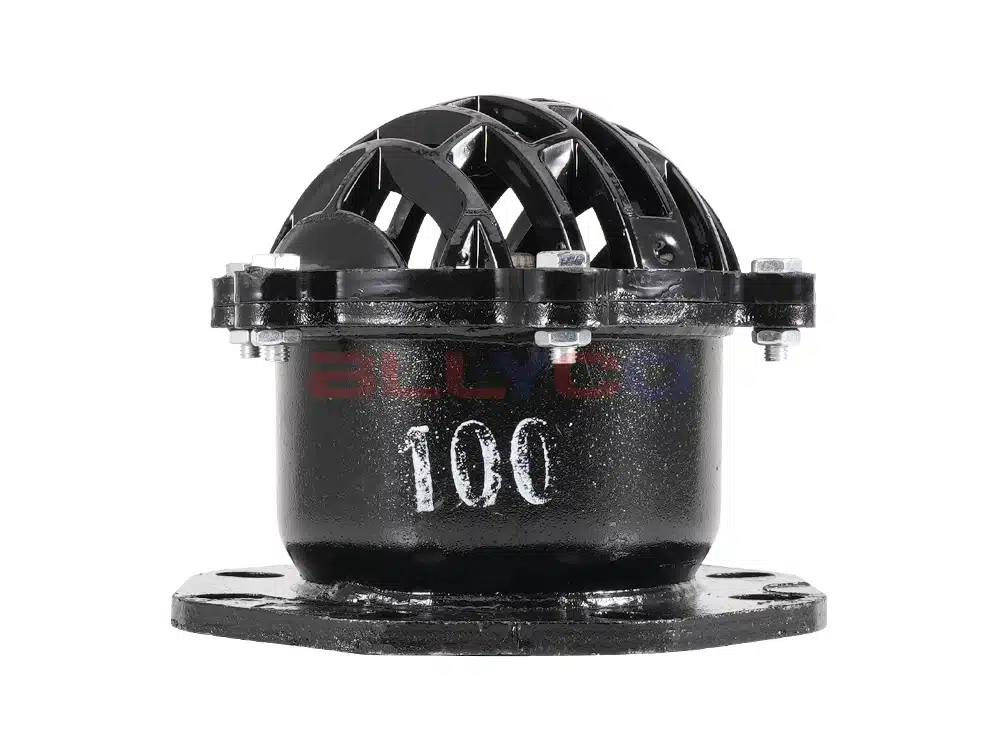

Чугунный фланец нижний клапан, также известный как насос нижний клапан, является одним из видов энергосберегающих клапанов, как правило, устанавливается в насосе подводной всасывающей трубы на нижнем конце насоса, чтобы ограничить насос трубы жидкости обратно к источнику воды, играя функцию только в и из. Крышка клапана имеет много входов и усиления играл не легко заблокировать, основная роль заключается в том, чтобы быть установлен в нижней части насоса, чтобы предотвратить обратный поток воды.
Область применения
Донный клапан имеет разумную конструкцию, передовой производственный процесс, прост в установке, использовании и капитальном ремонте. Его преимуществами являются малое сопротивление трению, длительный срок службы, энергосбережение и т.д. Широко используется в нефтехимической, химической, текстильной, печатной и красильной, металлургической, горнодобывающей, ирригационной и дренажной промышленности, например, в качестве вспомогательного оборудования для водяных насосов.
Параметры продукта
Модель продукта | H42X-6/10 |
Материал корпуса клапана | литейный чугун |
Номинальное давление | ≤0.6/1.0Mpa |
Применяемая среда | вода и так далее |
Применяемая температура | ≤80°C |
Справочник размеров изделий
Паспорт плоского сварочного фланца (6 кг)
проезжая часть | 螺栓中心距 | 螺栓孔直径 | 螺栓孔孔数 |
DN50 | 110 мм | 14 мм | 4 |
DN65 | 130 мм | 14 мм | 4 |
DN80 | 150 мм | 18 мм | 4 |
DN100 | 170 мм | 18 мм | 4 |
DN125 | 200 мм | 18 мм | 8 |
DN150 | 225 мм | 18 мм | 8 |
DN200 | 280 мм | 18 мм | 8 |
DN250 | 335 мм | 18 мм | 12 |
DN300 | 395 мм | 23 мм | 12 |
Паспорт плоского сварочного фланца (10 кг)
проезжая часть | 螺栓中心距 | 螺栓孔直径 | 螺栓孔孔数 |
DN50 | 125 мм | 18 мм | 4 |
DN65 | 145 мм | 18 мм | 4 |
DN80 | 160 мм | 18 мм | 4 |
DN100 | 180 мм | 18 мм | 8 |
DN125 | 210 мм | 18 мм | 8 |
DN150 | 240 мм | 23 мм | 8 |
DN200 | 295 мм | 23 мм | 8 |
DN250 | 350 мм | 23 мм | 12 |
DN300 | 400 мм | 23 мм | 12 |
