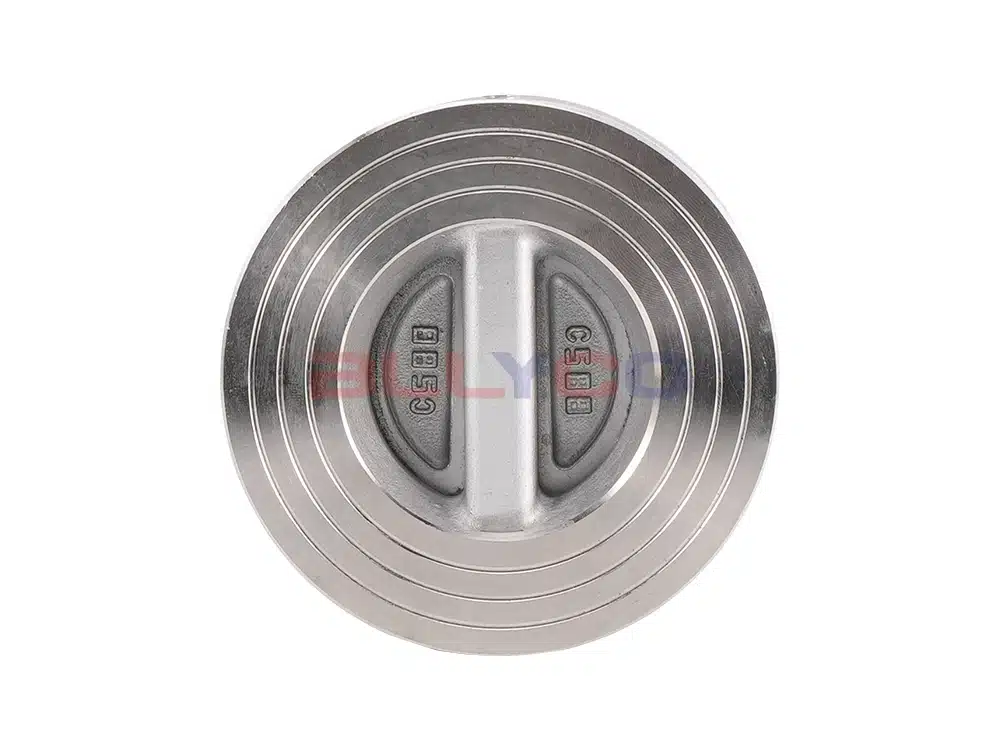

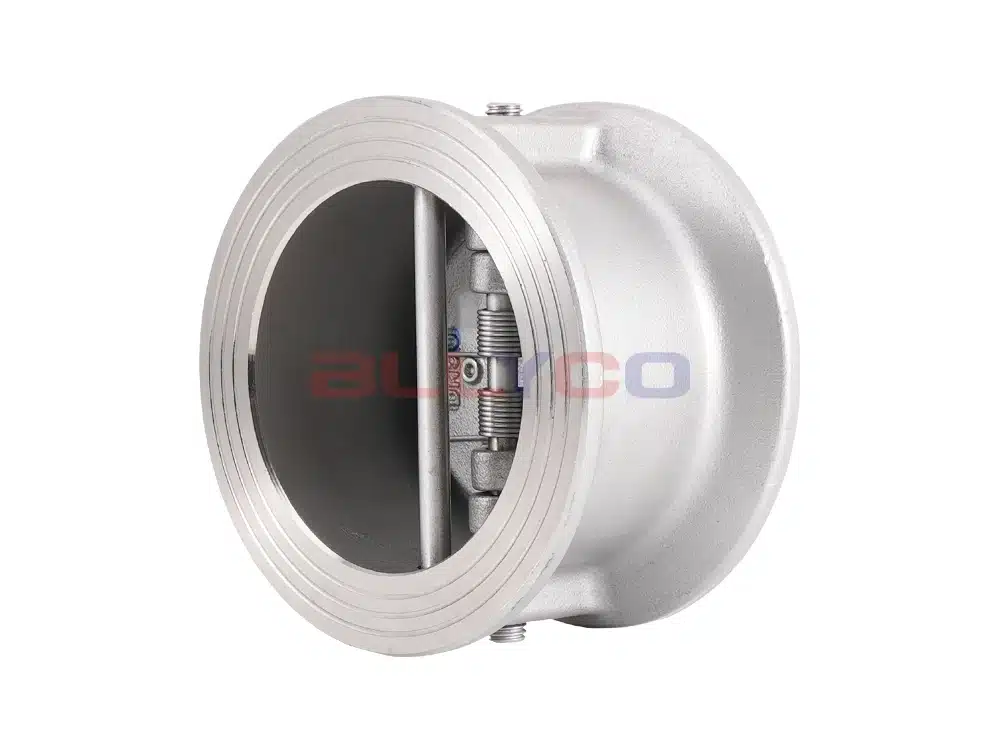

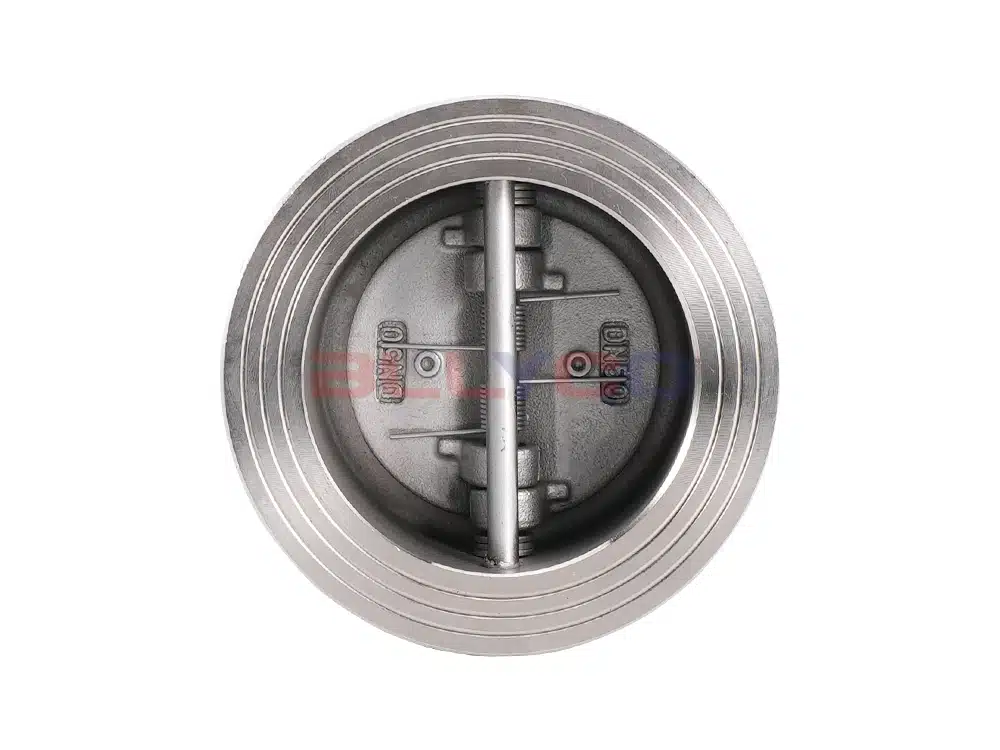

Двухстворчатый обратный клапан H76W используется для чистых трубопроводов и промышленности, охраны окружающей среды, водоподготовки, высотных зданий, водоснабжения и дренажных трубопроводов, для остановки обратного потока среды. Обратный клапан принимает зажимной тип, пластина бабочки представляет собой два полукруга, и пружина принудительно сбрасывает, уплотнительная поверхность может быть наплавкой корпуса износостойкими материалами или резиновой прокладкой, широкий диапазон использования, надежное уплотнение.
Характеристики товара
- Небольшой размер, легкий вес, компактная структура, простота обслуживания.
- Параллельная заслонка быстро закрывается при низком давлении гидроудара.
- Используются горизонтальные или вертикальные трубопроводы, удобные для монтажа.
- Гладкий канал, низкое сопротивление жидкости, чувствительное действие, хорошая герметичность.
- Короткий ход клапана, небольшое воздействие на закрытие, длительный срок службы.
Параметры продукта
Модель продукта | H76W-16P |
Материал корпуса клапана | 304 нержавеющая сталь |
Номинальное давление | ≤1.6Mpa |
Применяемая среда | Вода, пар, масло и т.д. |
Применяемая температура | ≤180°C |

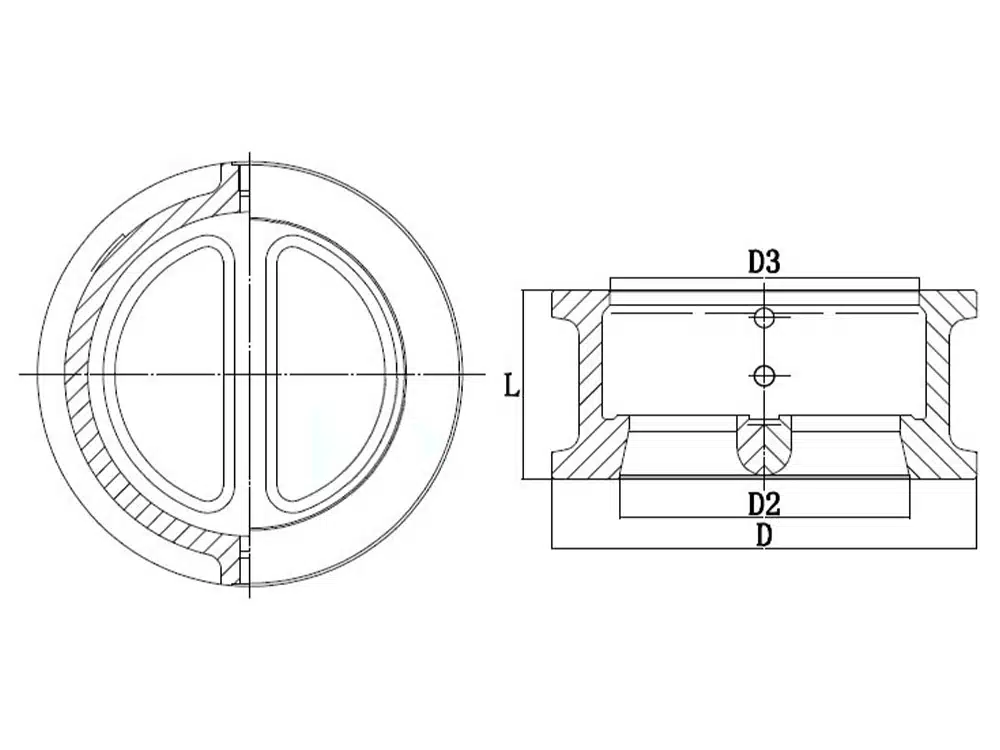

Справочник размеров изделий
проезжая часть | L | D | D2 | D3 |
DN40 | 60 | 96 | 41 | 46 |
DN50 | 60 | 109 | 51 | 56 |
DN65 | 67 | 129 | 65 | 73 |
DN80 | 73 | 144 | 80 | 88 |
DN100 | 73 | 164 | 102 | 108 |
DN125 | 86 | 194 | 127 | 132 |
DN150 | 98 | 220 | 152 | 160 |
DN200 | 127 | 275 | 203 | 210 |
DN250 | 146 | 330 | 254 | 266 |
DN300 | 181 | 380 | 305 | 310 |
DN350 | 184 | 440 | 350 | 355 |
DN400 | 191 | 492 | 400 | 405 |
DN450 | 203 | 542 | 450 | 455 |
DN500 | 219 | 597 | 500 | 505 |
DN600 | 222 | 698 | 600 | 605 |
