A série ZCS é adequada para água ou líquido como meio de trabalho e pode ser controlada automaticamente ou por controle remoto para ligar e desligar tubulações de água, óleo e líquido e outros meios de trabalho. Como essa válvula adota vedação de borracha, a limpeza do meio de trabalho é bastante reduzida, com abertura e fechamento rápidos, podendo ter as vantagens de abertura e fechamento rápidos e alta confiabilidade. Amplamente utilizada em abastecimento e drenagem de água, ar condicionado, HVAC, mineração metalúrgica e outros campos.
advertência
- Mantenha o diâmetro do tubo do solenoide montado horizontalmente e a bobina montada verticalmente.
- A tubulação de saída com refluxo requer uma válvula de retenção.
- O meio deve estar limpo e não ser corrosivo (água e ar comprimido podem passar por ele).
- Essa bobina não é adequada para uso em ambientes externos. Se você precisar usá-la em ambientes externos, escolha uma bobina à prova d'água para ambientes externos.
- Recomenda-se ligar por 1 hora de cada vez. Se precisar ligar por um longo período, escolha a bobina com módulo de economia de energia.
Parâmetro do produto
Modelo do produto | Série ZCS |
Material do corpo da válvula | Aço inoxidável 304 |
Formas de controle | Normalmente Aberto/Normalmente Fechado |
Tensão selecionável | AC220V/DC24V |
pressão de trabalho | 0,2~0,8Mpa |
Mídia aplicável | Purificação do ar, da água, etc. |
Temperatura aplicável | ≤80°C |

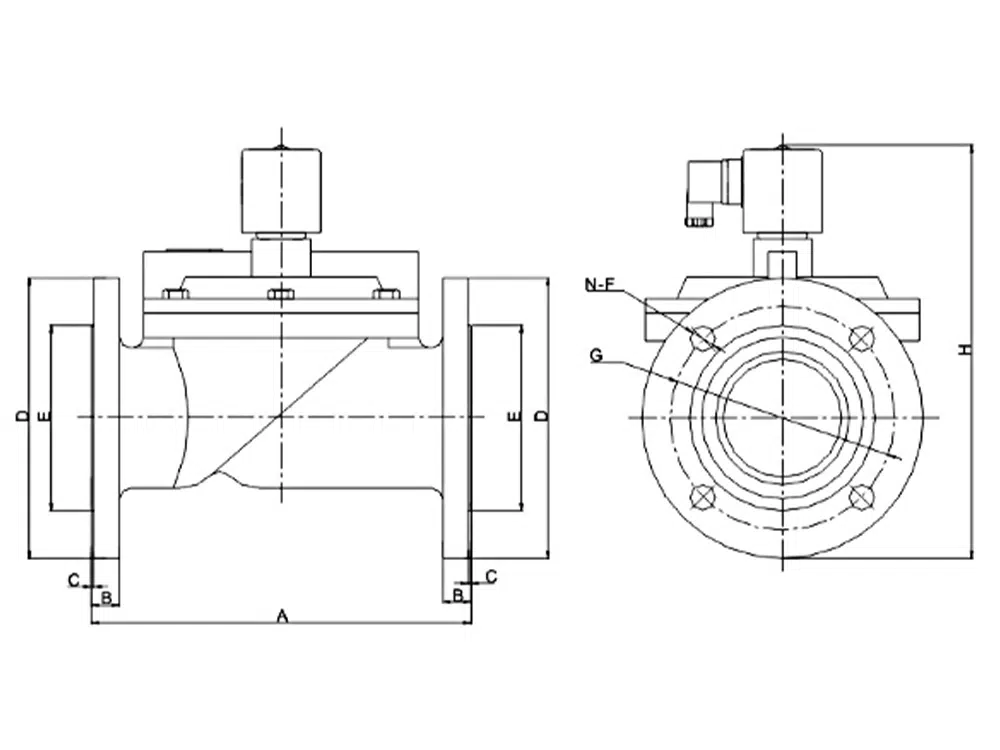

Referência de tamanho do produto
número do modelo | uma via pública | A | B | C | D | E | N-F | G | H |
ZCS-15 | DN15 | 103 | 14 | 2 | 100 | 45 | 4-14 | 65 | / |
ZCS-20 | DN20 | 105 | 14 | 2 | 110 | 55 | 4-14 | 75 | / |
ZCS-25 | DN25 | 135 | 14 | 2 | 120 | 65 | 4-14 | 85 | 130 |
ZCS-32 | DN32 | 146 | 16 | 2 | 140 | 78 | 4-18 | 100 | 137 |
ZCS-40 | DN40 | 150 | 16 | 3 | 150 | 85 | 4-18 | 110 | 152 |
ZCS-50 | DN50 | 170 | 16 | 3 | 165 | 100 | 4-18 | 125 | 152 |
ZCS-65 | DN65 | 225 | 18 | 3 | 185 | 120 | 4-18 | 145 | 222 |
ZCS-80 | DN80 | 258 | 20 | 3 | 200 | 135 | 8-18 | 160 | 239 |
ZCS-100 | DN100 | 320 | 20 | 3 | 220 | 155 | 8-18 | 180 | 255 |
ZCS-125 | DN125 | 400 | 22 | 3 | 250 | 185 | 8-18 | 210 | 416 |
ZCS-150 | DN150 | 480 | 24 | 3 | 285 | 210 | 8-22 | 240 | 440 |
ZCS-200 | DN200 | 600 | 26 | 3 | 340 | 265 | 8-22 | 295 | 443 |
