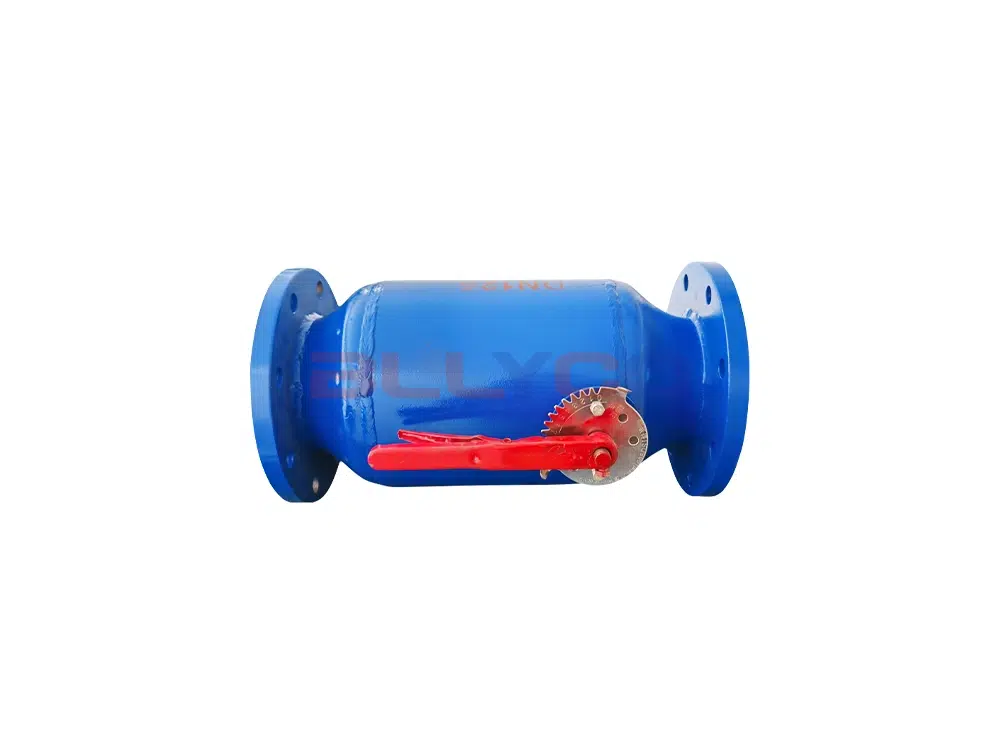

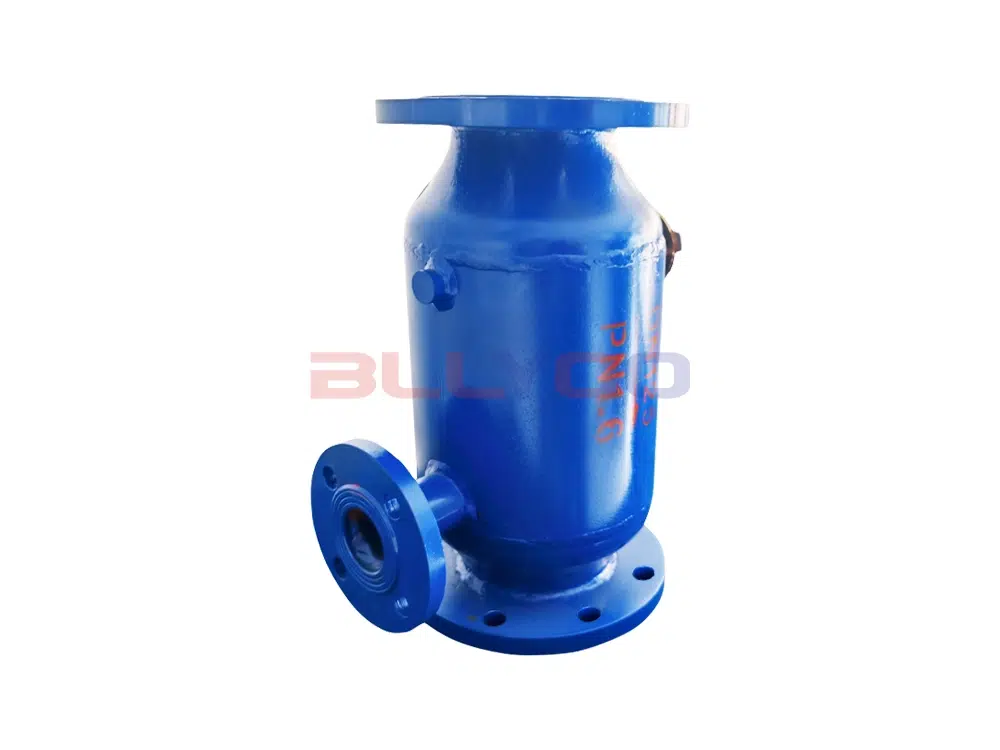

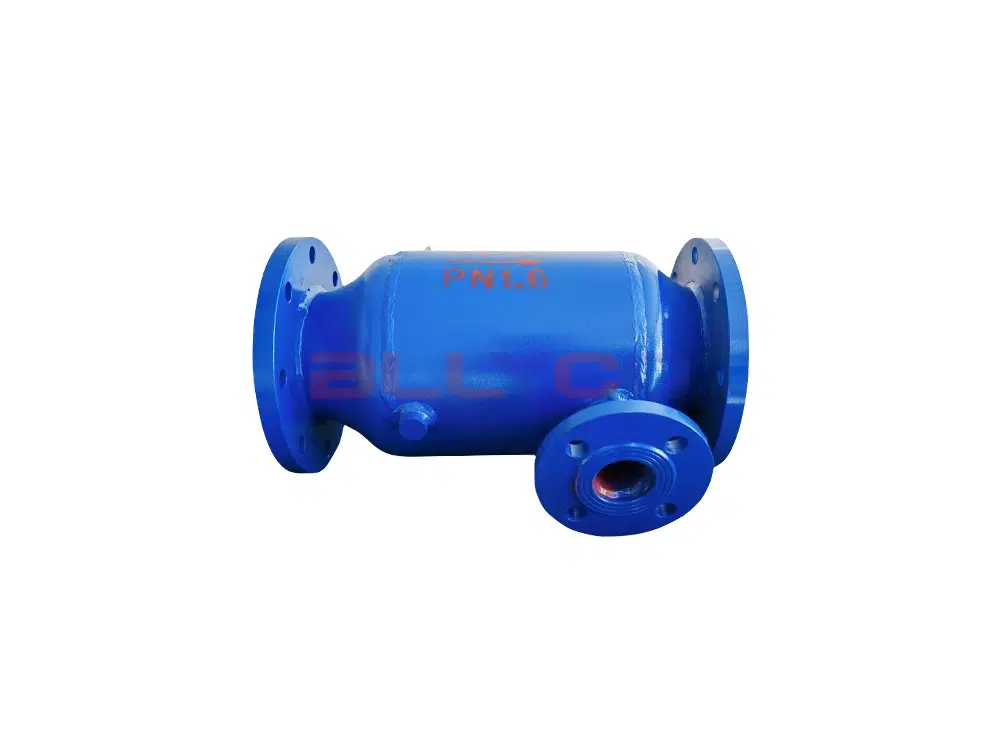

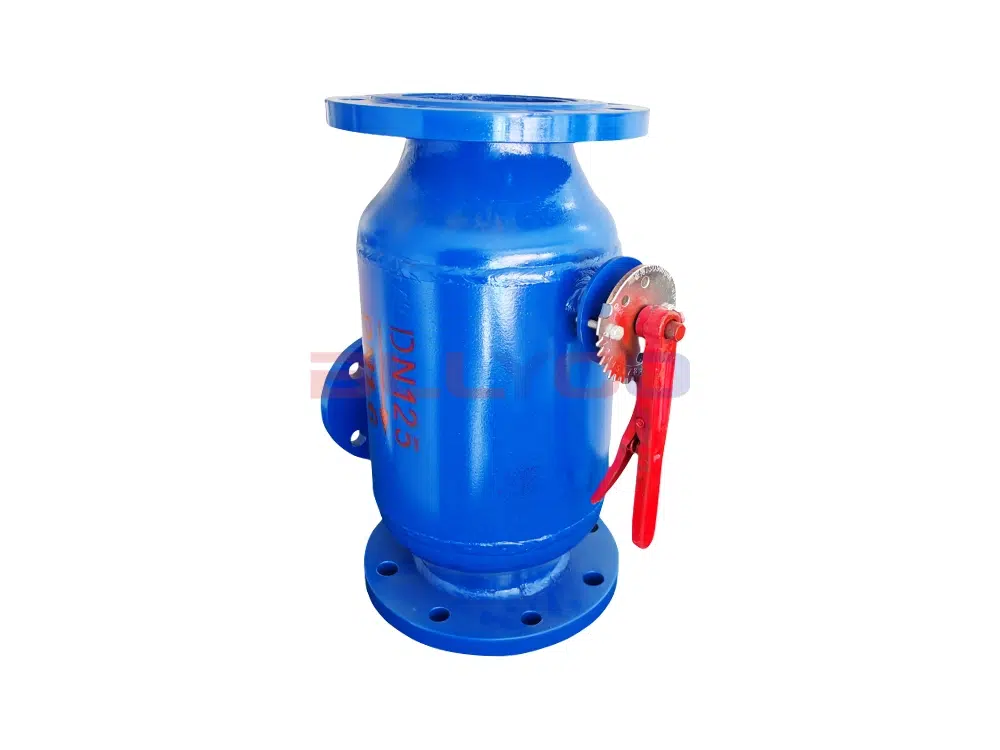

Filtro de retrolavagem de passagem reta de aço carbono ZPG-16C

O filtro de retrolavagem automática ZPG supera muitas deficiências dos produtos de filtragem tradicionais, como a pequena capacidade de retenção de sujeira, a facilidade de entupimento por sujeira, a necessidade de desmontar e limpar a peça de filtragem e a impossibilidade de monitorar o status da filtragem etc. Ele tem a função de filtrar a água bruta e limpar e descarregar automaticamente o cartucho, e o sistema não interrompe o fornecimento de água durante a limpeza e a descarga, de modo que pode monitorar o status de funcionamento do filtro, e o grau de automação é relativamente alto. O filtro de retrolavagem pode ser instalado em posições verticais, horizontais e invertidas em qualquer direção e pode ser usado para filtragem de água em vários setores, como indústria, agricultura, energia elétrica municipal, eletrônica, medicina, alimentos, impressão e tingimento, construção, ferro e aço, metalurgia, fabricação de papel e assim por diante.

Princípio de funcionamento

• Filtragem de trabalho: Quando está funcionando normalmente, a válvula de controle do fluxo de água está aberta. A água a ser tratada passa pelo filtro e, em seguida, usa o princípio da inércia para depositar as partículas finas de impurezas e a matéria em suspensão na água perto da porta de descarga.
• Lavagem e descarga: Na lavagem normal, a válvula de controle do fluxo de água está aberta. Quando as partículas finas de impurezas e os sólidos suspensos na água retida pela rede do filtro atingirem uma determinada quantidade, a válvula na porta de descarga será aberta, ou seja, devido à ação do fluxo de água, a parte das impurezas que se prende à seção de coleta do filtro será enxaguada até que a água descarregada esteja limpa, e a válvula na porta de descarga será fechada para entrar no estado normal de funcionamento.
• Descarga de retrolavagem: Na retrolavagem, a válvula de direcionamento do fluxo de água é fechada e a válvula de descarga é aberta, ou seja, o fluxo de água é forçado a entrar no lado externo do cartucho do filtro e no sanduíche de casca a partir dos orifícios de malha da seção de entrada do cartucho do filtro e reverter o enxágue do lado externo do cartucho das impurezas aderidas aos orifícios de malha, para atingir o objetivo de limpar o filtro. Quando a válvula de direção é fechada, a taxa de fluxo de água aumenta depois de passar pela válvula de retrolavagem, e o efeito da retrolavagem é bom.

Instruções de instalação

O filtro de esgoto de retrolavagem automática do tipo ZPG (angular) deve ser instalado na curva em ângulo reto; o filtro de esgoto de retrolavagem automática do tipo ZPG (direto) deve ser instalado horizontal ou verticalmente; quando o direto é instalado verticalmente, a direção do fluxo de água deve ser de cima para baixo, e a direção da seta da carcaça deve ser anotada com a direção do fluxo de água no momento da instalação.

Parâmetro do produto

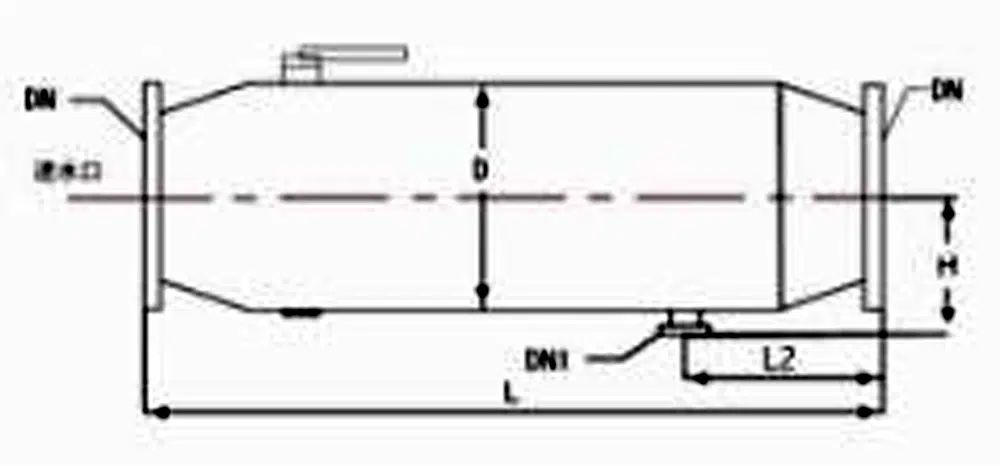

Referência de tamanho do produto
