공압 클램프 버터플라이 밸브파이프라인에 선호되는 기존 방식입니다.버터플라이 밸브구조가 간단하고 흐름 저항 계수가 작으며 흐름 특성이 직선 인 경향이 있으며 이물질을 유지하지 않는 장점이 있습니다. 그리고 가볍고 설치가 쉬우며 구동 토크가 작다는 장점이 있습니다.공압 버터플라이 밸브매체를 차단하고 매체의 흐름을 조절하는 데 사용할 수 있습니다. 배수, 하수, 식품, 난방, 가스, 선박, 수력, 야금, 에너지 시스템, 섬유 및 기타 산업에서 널리 사용됩니다.
제품 특징
- 小巧轻便，容易拆装及维修，并可在任意位置安装。
- 结构简单、紧凑，操作扭矩小，90°回转开启迅速。
- 流量特性趋直线，调节性能好。
- 蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
- 蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命。
- 密封件可更换，且密封可靠达到双向密封。
제품 매개변수
产品型号 | D671X-16P |
阀体材质 | 304不锈钢 |
阀板材质 | 304不锈钢 |
衬胶材质 | NBR |
气缸材质 | 铝合金 |
气缸类型 | AT 더블 액팅 |
公称压力 | ≤1.6Mpa |
适用介质 | 水、气、油品等 |
适用温度 | ≤80°C |

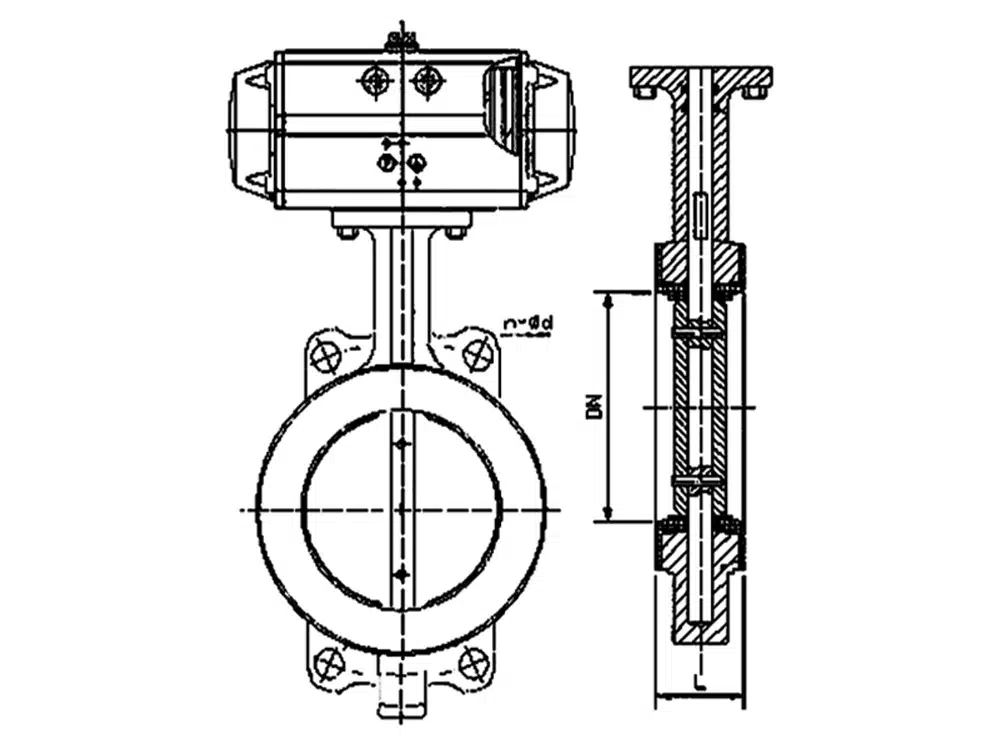

제품 크기 참조
通径 | L | H | H0 | A | B | D0 | n-d |
DN50 | 42 | 63 | 315 | 180 | 65 | 125 | 4-23 |
DN65 | 44.7 | 70 | 330 | 180 | 65 | 145 | 4-26.5 |
DN80 | 45.2 | 83 | 390 | 245 | 72 | 160 | 8-18 |
DN100 | 52.1 | 105 | 431 | 240 | 72 | 180 | 4-24.5 |
DN125 | 54.4 | 115 | 455 | 240 | 72 | 210 | 4-23 |
DN150 | 55.8 | 137 | 626 | 350 | 93 | 240 | 4-25 |
DN200 | 60.6 | 164 | 720 | 350 | 93 | 295 | 4-25 |
DN250 | 65.6 | 206 | 800 | 550 | 350 | 355 | 4-29 |
DN300 | 76.9 | 230 | 860 | 600 | 350 | 410 | 4-29 |
DN350 | 76.5 | 248 | 883 | 600 | 350 | 470 | 4-30 |
DN400 | 86.5 | 289 | 972 | 600 | 350 | 525 | 4-30 |
DN450 | 105.6 | 320 | 1043 | 750 | 380 | 585 | 4-30 |
DN500 | 131.8 | 343 | 1098 | 750 | 380 | 650 | 4-33 |
