CS49H-16디스크 트랩자동 배수용증기 배관열기기를 사용한 과정에서 발생하는 응축수를 활용하여 배관 통로를 원활하게 유지하고 열효율을 향상시킵니다. 석유, 화학, 식품, 염색, 섬유, 의약품 등 다양한 산업 분야에 널리 적용됩니다.
제품 특징
- 간단한 구조, 작은 크기, 가벼운 무게.
- 광범위한 작동 압력.
- 설치가 간편하고 장소의 제약을 받지 않습니다.
제품 매개변수
产品型号 | CS49H-16 |
阀体材质 | 铸铁 |
公称压力 | ≤1.6Mpa |
适用介质 | 蒸汽、冷凝水等 |
适用温度 | ≤200°C |

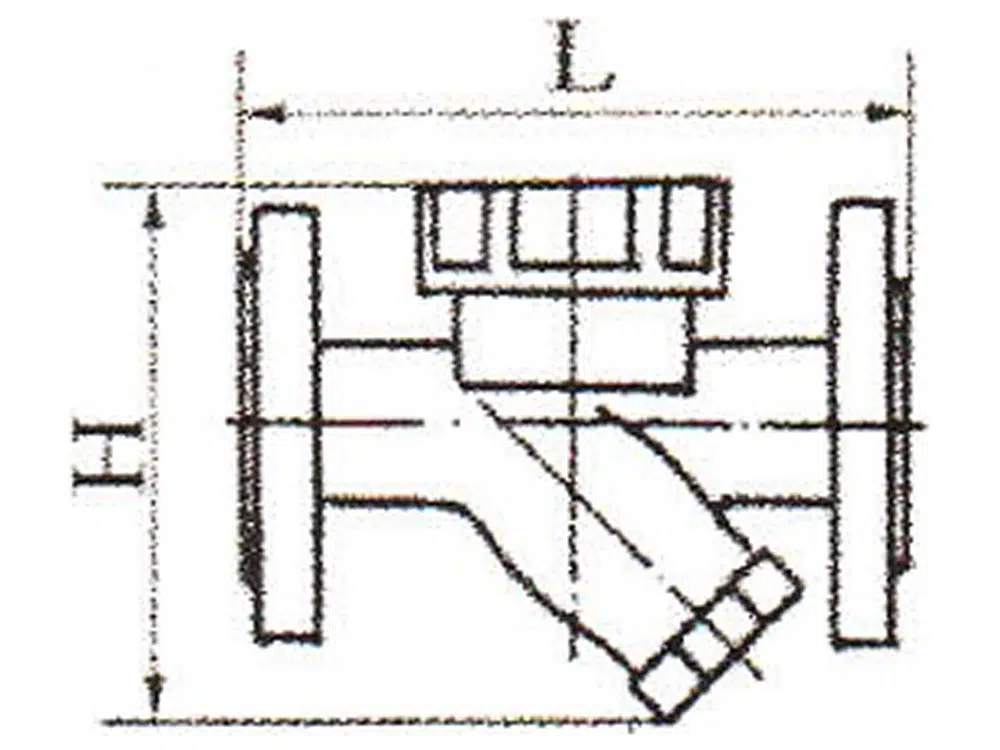

제품 크기 참조
通径 | L | H |
DN15 | 150 | 125 |
DN20 | 150 | 128 |
DN25 | 160 | 132 |
DN32 | 180 | 153 |
DN40 | 230 | 165 |
DN50 | 230 | 170 |
DN65 | 230 | 180 |
연속 응축수 배출량 측정기 단위: 시간당 킬로그램(kg/h)
작동 차압(Mpa) | 0.03 | 0.06 | 0.1 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.2 | 1.4 | 1.6 |
DN15 | 183 | 220 | 253 | 300 | 385 | 450 | 510 | 570 | 630 | 690 | 740 |
DN 20/25 | 250 | 300 | 380 | 500 | 600 | 710 | 770 | 830 | 890 | 950 | 1000 |
DN32/40/50 | 300 | 350 | 500 | 600 | 780 | 900 | 1000 | 1080 | 1120 | 1160 | 1200 |
DN32/40/50 | 450 | 580 | 690 | 870 | 1100 | 1270 | 1400 | 1500 | 1600 | 1760 | 1800 |
DN65/80/100 | 570 | 680 | 750 | 950 | 1300 | 1470 | 1600 | 1700 | 1800 | 1900 | 2000 |
