스테인리스 스틸 벨로우즈 차단 밸브벨로우즈 씰 설계는 노화가 빠르고 누출이 쉬운 일반 밸브 스템 패킹 씰의 단점을 완전히 제거하고 에너지 효율 사용을 개선하고 생산 장비의 안전성을 높이며 유지 보수 비용과 빈번한 유지 보수를 줄일뿐만 아니라 깨끗하고 안전한 작업 환경을 제공합니다.
제품 특징
- 이 제품은 합리적인 구조, 안정적인 밀봉, 이중 견고한 벨로우즈 밀봉 설계(벨로우즈 + 패킹)로 밸브 스템의 누출과 유체 손실을 방지합니다.
- 씰 표면 표면 공동 기반 경질 합금, 내마모성, 내식성, 우수한 마찰 방지 성능, 긴 서비스 수명.
- 밸브 스템 템퍼링 및 표면 질화 처리, 우수한 부식 방지 및 마찰 방지 성능, 스템 리프팅 위치 표시, 보다 직관적입니다.
제품 매개변수
产品型号 | WJ41W-16P |
阀体材质 | 304不锈钢 |
公称压力 | ≤1.6Mpa |
适用介质 | 水、蒸汽、油品等 |
适用温度 | ≤325°C |

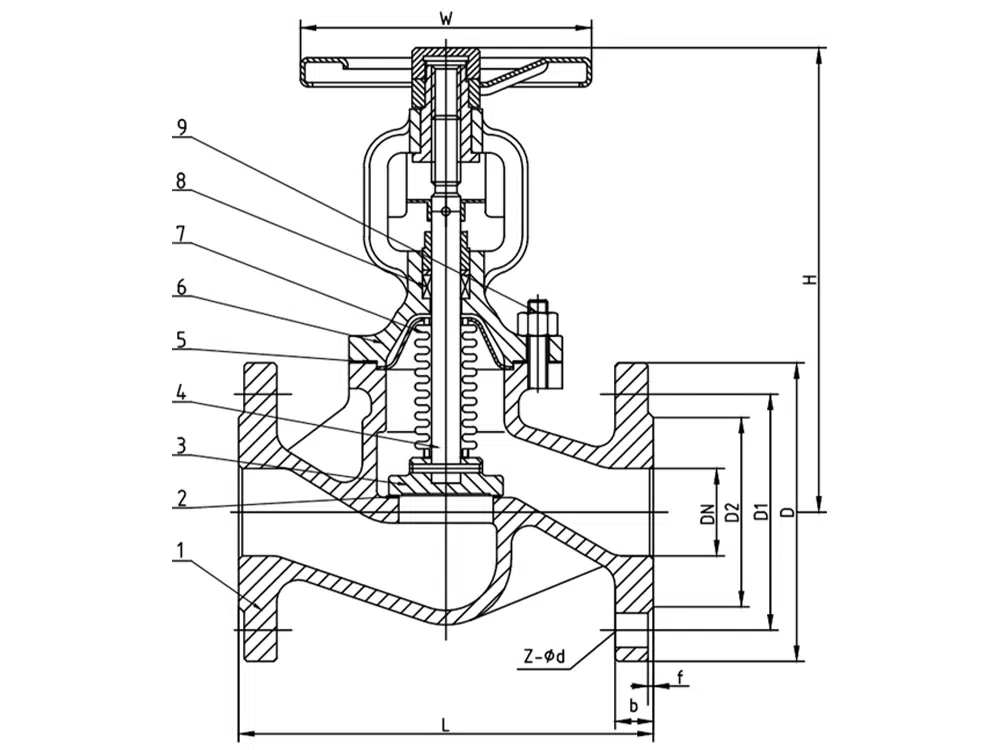

제품 크기 참조
DN | L | D | D1 | D2 | b | f | W | H | z-∅d |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 120 | 230 | 4-14 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 140 | 230 | 4-14 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 140 | 230 | 4-14 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 160 | 230 | 4-18 |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 180 | 260 | 4-18 |
50 | 230 | 165 | 125 | 102 | 20 | 3 | 180 | 260 | 4-18 |
65 | 290 | 185 | 145 | 122 | 20 | 3 | 200 | 270 | 4-18 |
80 | 310 | 200 | 160 | 138 | 22 | 3 | 220 | 300 | 8-18 |
100 | 350 | 220 | 180 | 158 | 22 | 3 | 280 | 370 | 8-18 |
125 | 400 | 250 | 210 | 188 | 22 | 3 | 320 | 400 | 8-18 |
150 | 480 | 285 | 240 | 212 | 22 | 3 | 350 | 460 | 8-22 |
200 | 600 | 340 | 295 | 268 | 24 | 3 | 450 | 640 | 12-22 |
250 | 730 | 405 | 355 | 320 | 26 | 3 | 500 | 800 | 12-26 |
300 | 850 | 460 | 410 | 378 | 28 | 4 | 550 | 900 | 12-26 |
350 | 980 | 520 | 470 | 438 | 30 | 4 | 600 | 1050 | 16-26 |
400 | 1100 | 580 | 525 | 490 | 32 | 4 | 650 | 1150 | 16-30 |
