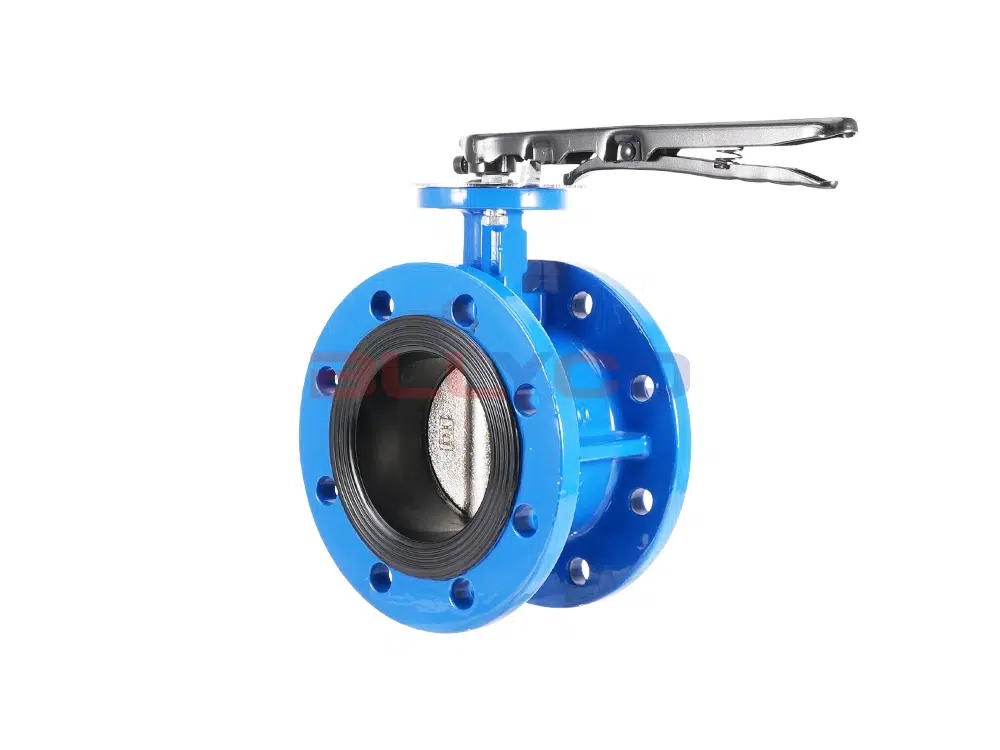

D41X-16Qハンドルフランジバタフライバルブディスク型の開閉部を約90°往復させることにより、流体の通路を開閉・調整するバルブです。斬新なデザイン、シンプルな構造、小体積、軽量、小さな設置サイズ、迅速な切り替えなどの特徴があります。食品、医薬、化学工業、石油、電力、冶金、都市建設、繊維、製紙などの給排水、ガスパイプラインの流量調整、媒体の役割遮断などに広く使用されています。
製品パラメーター
产品型号 | D41X-16Q |
阀体材质 | 球墨铸铁 |
阀板材质 | 球墨铸铁/304不锈钢 |
衬胶材质 | エヌビーアール |
公称压力 | ≤1.6Mpa |
适用介质 | 水、气、油品等 |
适用温度 | ≤80°C |
製品サイズ参照
識別名 | L | D | D1 | H | H1 | A | B | Z-Ф |
40 | 106 | 145 | 110 | 220 | 68 | 240 | 98 | 4-18 |
50 | 108 | 160 | 125 | 235 | 68 | 240 | 98 | 4-18 |
65 | 112 | 180 | 145 | 250 | 75 | 240 | 98 | 4-18 |
80 | 114 | 195 | 160 | 275 | 85 | 240 | 98 | 8-18 |
100 | 127 | 215 | 180 | 315 | 105 | 270 | 108 | 8-18 |
125 | 140 | 245 | 210 | 340 | 120 | 320 | 108 | 8-18 |
150 | 140 | 280 | 240 | 375 | 135 | 320 | 108 | 8-23 |
200 | 152 | 335 | 295 | 470 | 165 | 365 | 155 | 12-23 |
