Z41H-16C鋳鋼フランジゲートバルブ最も一般的な開閉弁の一つで、ゲートの上下運動を利用してパイプライン内の流体媒体を接続（全開）、遮断（全閉）する。 この種のゲート上下水道、建設、石油、化学、食品、医薬、繊維、電力、海運、冶金、エネルギーシステムなど、各種パイプラインのレギュレーターやインターセプターとして広く使用されている。
製品の特徴
- 流体抵抗が小さく、洗掘と浸食の媒体によるシール面が小さい（ゲート開口部の高さが高い）。
- より強力な、シーリング性能は良いですが、媒体の流れ方向が制限されない、流れを妨げない、圧力を低下させない開きます。
- シンプルな形状で製造性に優れ、適用範囲が広い。
製品パラメーター
产品型号 | Z41H-16C |
阀体材质 | 铸钢 |
公称压力 | ≤1.6Mpa |
适用介质 | 水、蒸汽、油品等 |
适用温度 | ≤250°C |

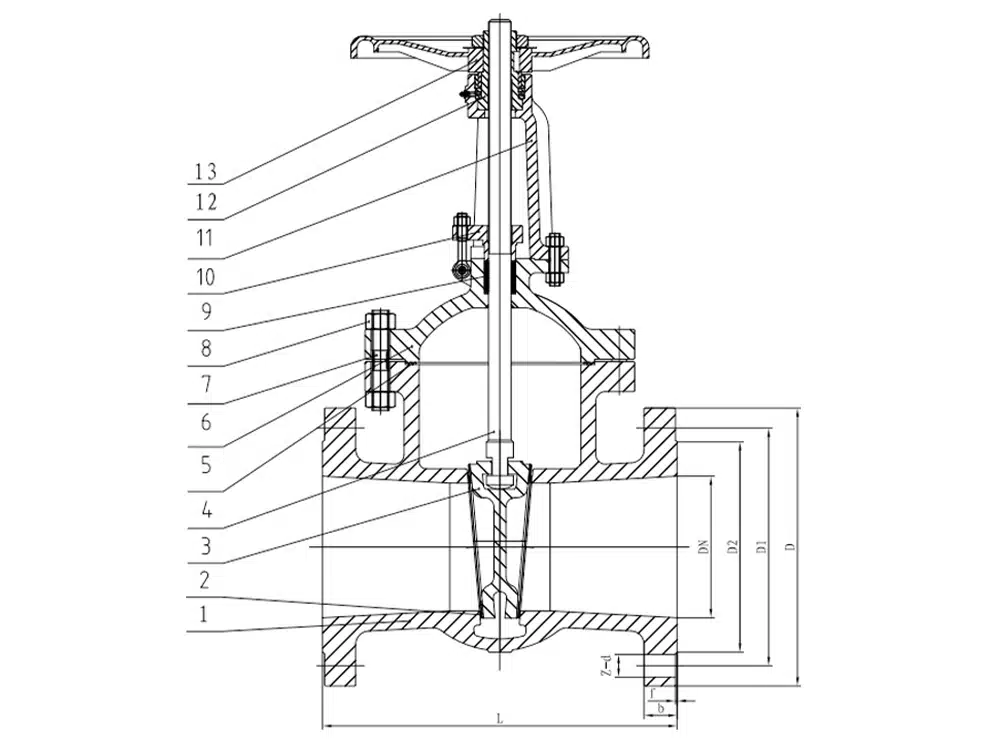

製品サイズ参照
通径 | L | D | D1 | D2 | b | f | z-d |
DN15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 |
DN20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-14 |
DN25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-14 |
DN32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-18 |
DN40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-18 |
DN50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-18 |
DN65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-18 |
DN80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-18 |
DN100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-18 |
DN125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-18 |
DN150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-23 |
DN200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 |
DN250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-25 |
DN300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-25 |
DN350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-25 |
DN400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-30 |
DN450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-30 |
DN500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-34 |
