Q41F-16フランジボールバルブ鋳鉄ソフトシールボールバルブ属鋳鉄製ボールバルブ開閉用パイプラインの動作温度≤ 150℃の水、蒸気および他の非腐食性媒体に適用され、その急速な開閉の利点は、より一般的なバルブ製品の水媒体パイプラインのアプリケーションの通常の温度です。
製品特性
- 流体阻力小，全通径的ボールバルブ基本的に流れの抵抗はない。
- シンプルな構造、小型、軽量。
- 紧密可靠，目前球阀的密封面材料广泛使用聚四氟乙烯，密封性好。
- 操作方便，开闭迅速，从全开到全关只要旋转90°。
- 便利なメンテナンス、ボールバルブの構造は単純であり、シールは一般的にアクティブであり、分解や交換がより便利です。
- 在全开或者全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起球阀密封面的侵蚀。
- 由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
製品パラメーター
产品型号 | Q41F-16 |
阀体材质 | 灰铸铁 |
公称压力 | ≤1.6Mpa |
适用介质 | 水、蒸汽、油品 |
适用温度 | ≤150°C |

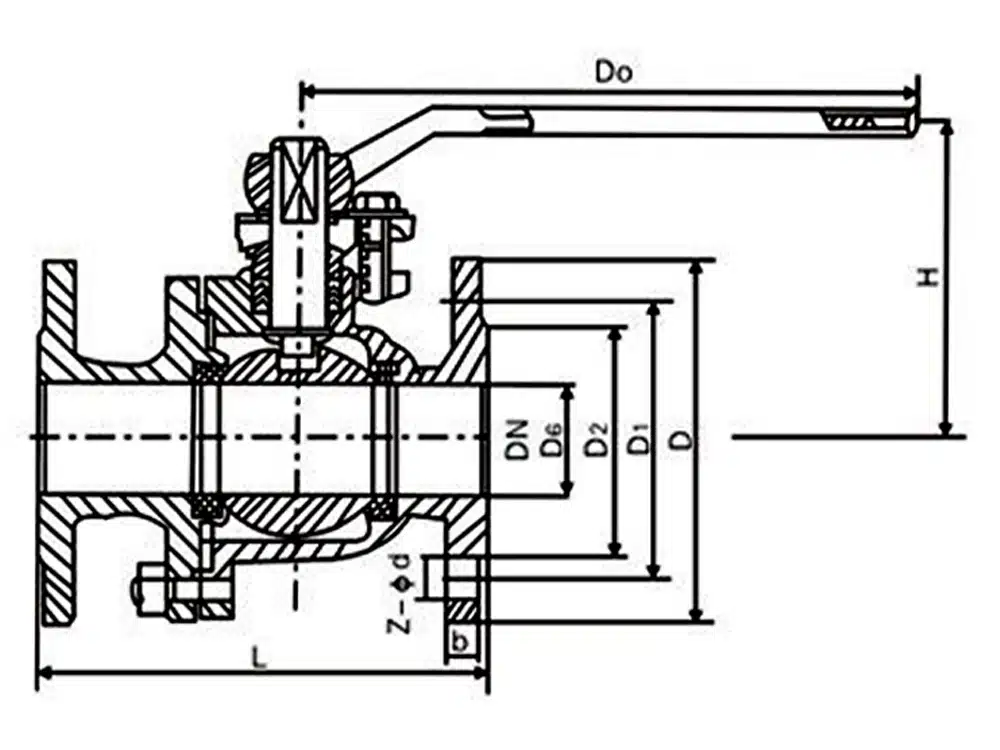

製品サイズ参照
通径 | L | D | D1 | D2 | f | C | n-d | H | L0 |
DN15 | 130 | 95 | 65 | 45 | 2 | 14 | 4-14 | 78 | 160 |
DN20 | 145 | 105 | 75 | 55 | 2 | 16 | 4-14 | 110 | 160 |
DN25 | 155 | 115 | 85 | 65 | 2 | 16 | 4-14 | 110 | 160 |
DN32 | 160 | 135 | 100 | 78 | 2 | 18 | 4-18 | 115 | 160 |
DN40 | 175 | 145 | 110 | 85 | 3 | 18 | 4-18 | 150 | 250 |
DN50 | 200 | 160 | 125 | 100 | 3 | 20 | 4-18 | 150 | 250 |
DN65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-18 | 180 | 350 |
DN80 | 250 | 195 | 160 | 135 | 3 | 22 | 8-18 | 185 | 350 |
DN100 | 280 | 215 | 180 | 155 | 3 | 24 | 8-18 | 225 | 400 |
DN125 | 350 | 245 | 210 | 185 | 3 | 26 | 8-18 | 265 | 600 |
DN150 | 400 | 280 | 240 | 210 | 3 | 26 | 8-23 | 275 | 600 |
DN200 | 455 | 335 | 295 | 265 | 3 | 30 | 12-23 | 310 | 800 |
