アルミニウム合金空気圧式パイプクランプバルブ GJ841X-6L

ホースバルブ耐磨耗性と耐食性に非常に優れたバルブであり、従来のボールバルブそしてバタフライバルブそしてダイヤフラム弁本バルブは既存バルブの優れた代替品であり、清水試験における平均寿命は20万回に達します。適用範囲は以下の通りです：鉱業分野：湿式除鉄器、セラミックフィルター、MGM管式薄膜フィルター、ゴア薄膜フィルター、鉱山尾鉱スラリー輸送パイプライン、鉱山採選ユニットスラリー輸送パイプライン建設機械分野：配合システムの自動計量装置、薬品添加システム冶金産業：製鋼の自動スラグ添加システム；医療業界：プラスチックボトル用大容量輸液連続搬送機；汚水処理産業汚泥輸送パイプラインなどの業界。

製品の特徴

• 圧力損失なし、詰まりなし、漏れなし、耐衝撃性あり。
• 特に粒子を含む液-固二相流および気-固二相流に適用される。
• ゴム管カバーは繊維強化構造を有し、耐摩耗性と耐疲労性に優れる。

動作原理

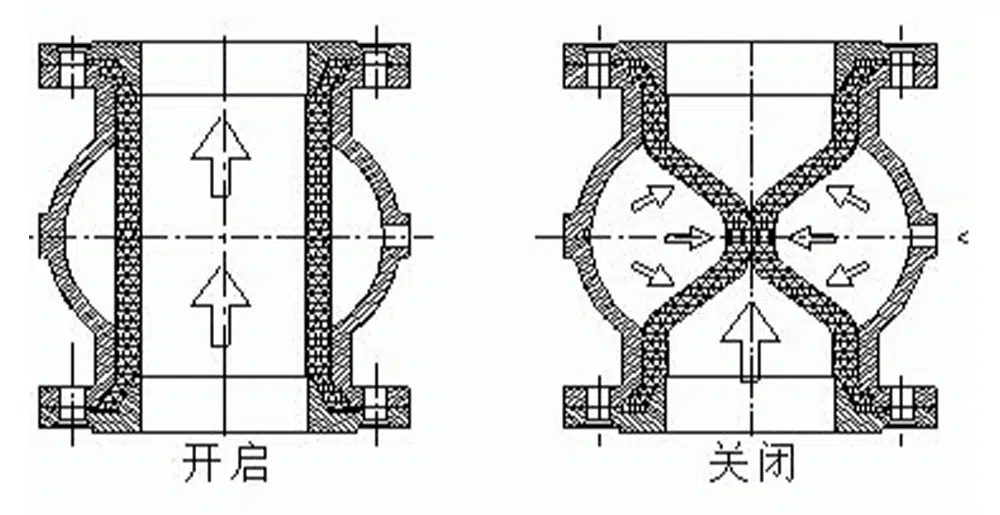

制御媒体が流入していない場合、ゴムスリーブとバルブ本体の間の空洞は大気と連通しており、ゴムスリーブは流体圧力によって外側に張られた状態にある。スリーブ内部には一定角度で配置された補強カーテン層が存在するため、スリーブの軸方向と半径方向の圧力が相互にバランスされ、流体圧力によってスリーブの長さや直径が変化することはない。制御媒体がスリーブとバルブ本体の間の空洞に流入すると、スリーブは媒体圧力によって変形し、流体を遮断する。下図に示す通り：

製品パラメーター

圧力範囲

製品サイズ参照
